XXL-Glasfronten montieren: Logistik, Untergrund, Befestigung – der Praxis-Check

Die Montage großformatiger Glasfassaden scheitert nicht an der Technik, sondern an systematischen Planungsdefiziten. Unklare Schnittstellendefinitionen zwischen Rohbau und Fassadenmontage führen zu Haftungskonflikten, Terminverzug und strukturellen Schäden. Diese Analyse untersucht die kritischen Faktoren: Maschinenzugang, Toleranzmanagement, Lastabtrag und logistische Verantwortlichkeiten nach DIN und VOB.

SYSTEMATISCHES VERSAGEN: PLANUNGSDEFIZITE BEI XXL-VERGLASUNGEN

Der deutsche Markt für großformatige Glasfassaden zeigt eine wiederkehrende Problematik: Ästhetische Planung ohne bauphysikalische Machbarkeitsprüfung. Was später als Montagefehler dokumentiert wird, ist häufig die Folge unzureichender Schnittstellenklärung in der Planungsphase. Die Ursachen liegen in fehlenden Toleranzabstimmungen, ungeprüften Zugangswegen und unklaren Verantwortlichkeiten für die Baustellenlogistik.

VERGLEICHSTABELLE: PLANUNGSOPTIONEN UND IHRE KONSEQUENZEN

Planungsoption	Angestrebter Nutzen	Vorteil	Nachteil
Bauseitige Kranstellung	Reduktion der Montagekosten	Geringere Angebotssumme	Haftungsrisiko bei ungeeigneten Lastkurven für Vakuumheber; dynamische Lastspitzen gefährden Glasintegrität
Toleranzausgleich durch Dichtstoff	Beschleunigte Montage	Keine Nacharbeiten am Rohbau erforderlich	Überschreitung zulässiger Fugenbreiten führt zu Adhäsionsversagen; Undichtigkeit innerhalb von 24 Monaten
Standardverklotzung	Materialersparnis	Reduzierte Lagerhaltung	Fehlende Kompatibilitätsprüfung zwischen Randverbund und Klotzmaterial verursacht Spannungsrisse oder Erblindung
Just-in-Time Anlieferung	Keine Lagerfläche	Optimierter Bauablauf	Ohne Zuwegungsprüfung drohen Zufahrtsblockaden; Standgelder übersteigen eingesparte Lagerkosten

KRITISCHE FAKTOREN DER MONTAGEPLANUNG

Maschinenzugang: Geometrische und statische Anforderungen

Glasmanipulatoren für Elemente ab 800 kg Eigengewicht erreichen Betriebsgewichte bis 4 Tonnen. Die Planung muss folgende Parameter berücksichtigen:

• Bodentragfähigkeit mindestens 20 kN/m² (Nachweis durch Bodengutachten erforderlich)
• Befestigte Zuwegung mit Mindestbreite 3,50 m
• Lichte Durchfahrtshöhe 4,00 m ohne Hindernisse im Schwenkbereich
• Lastverteilungsplatten bei unbefestigtem Untergrund

Fehlt die Tragfähigkeitsprüfung, droht Einsinken der Hebetechnik mit Gefährdung der Standsicherheit. Dies ist kein Montagefehler, sondern Planungsversagen.

Toleranzmanagement: DIN 18202 versus Elementpräzision

Der Konflikt zwischen Rohbautoleranzen nach DIN 18202 (Hochbau) und den Präzisionsanforderungen rahmenloser Glassysteme ist planungsseitig aufzulösen:

• Öffnungstoleranzen > 10 mm vertikal sind bei XXL-Elementen nicht kompensierbar
• Zwängungsspannungen durch schiefe Laibungen führen zu verzögertem Glasbruch
• Erforderlich: 3D-Aufmaß vor Elementbestellung mit Abweichungsprotokoll

Die nachträgliche Anpassung durch Dichtstoffüberdimensionierung verschiebt das Problem in die Nutzungsphase, wo Fugenversagen auftritt.

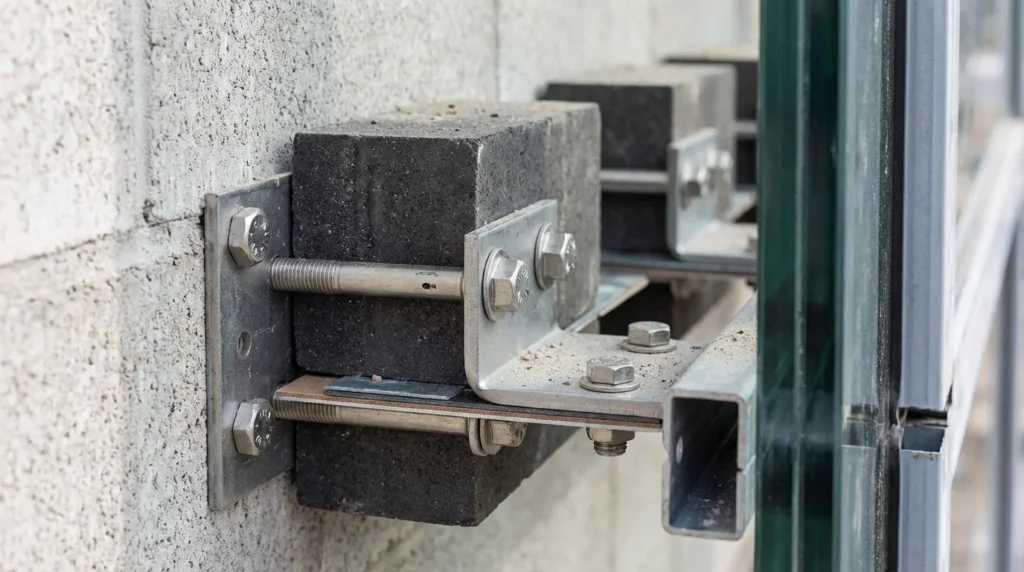

Befestigungstechnik und Lastabtrag

Die Lasteinleitung großformatiger Elemente erfordert substratspezifische Befestigungsnachweise:

• Auszugsversuche bei hochporösen Wandbildnern (Hochlochziegel, Porenbeton) zwingend erforderlich
• Standard-Rahmendübel ohne Vorversuche führen zu mikroskopischer Setzung
• Setzung überträgt sich auf Glasscheibe, wenn Verklotzung ihre Lastverteilungsfunktion verliert
• Kopfbereich: Schwerlastkonsolen statt Rahmenschrauben bei Durchbiegung > L/300

CHECKLISTE: BAUSEITIGE VORBEREITUNG

Diese Punkte müssen vor Anlieferung erfüllt sein:

• Zuwegungs-Audit mit schriftlicher Freigabe für Schwerlastverkehr (Achslastprüfung)
• 3D-Aufmaß der Rohbauöffnung; Abweichungen > 5 mm erfordern Nacharbeit
• Meterriss-Validierung an drei unabhängigen Messpunkten
• Definition ebener, gesicherter Lagerflächen für Glasböcke (Vermeidung thermischer Spannungen)
• Rückbau von Gerüstankern im Schwenkbereich des Manipulators
• Bodentragfähigkeitsnachweis für Kranaufstellung
• Bereitstellung von Lastverteilungsplatten bei unbefestigtem Untergrund

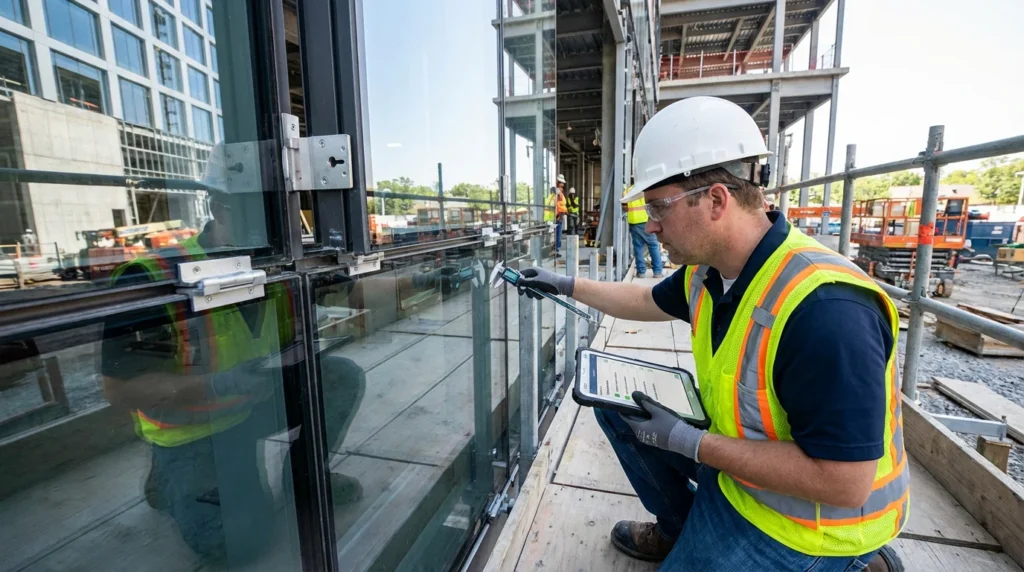

CHECKLISTE: QUALITÄTSKONTROLLE WÄHREND DER MONTAGE

• Tragklotz-Positionierung: Härteprüfung (Shore-A) und Lage in Viertelpunkten
• Anzugsdrehmomente gemäß Dübelzulassung mittels Drehmomentschlüssel
• Dichtebenen-Kontrolle: Diffusionsdichtheit innen > außen
• Kanteninspektion vor Einbau (Muschelausbrüche verursachen Spontanbruch)
• Fugenbreiten-Messung vor Dichtstoffapplikation
• Funktionsprüfung beweglicher Elemente unter Last
• Nivellierung mittels Laser-Wasserwaage

WICHTIG: Die Verantwortung für Zugang und Untergrund liegt beim Bauherrn. Die Verantwortung für fachgerechte Befestigung und Lastabtrag beim Montagebetrieb. Ohne schriftliche Schnittstellendefinition entsteht eine juristische Grauzone.

FEHLERDIAGNOSE: SYMPTOM – URSACHE – LÖSUNG

Symptom: Risse im Glas mit Ausgang vom Rand (verzögert, nach Wochen)

Ursache: Mechanische Zwängung durch fehlerhafte Verklotzung oder fehlende Dehnungsfuge zum Baukörper. Die Glasscheibe wird durch Rahmenverformung oder Setzung unter Spannung gesetzt.

Lösung: Einsatz druckfester, chemisch verträglicher Distanzklötze mit definierter Shore-Härte. Einhaltung der Randabstände gemäß Glasstatik. Prüfung der Kompatibilität zwischen Randverbund, Klotz und Dichtstoff.

Symptom: Schwergängigkeit von Hebe-Schiebe-Elementen nach Einbau

Ursache: Setzung des oberen Riegels durch unzureichende Befestigung im Sturzbereich. Durchbiegung > L/300 führt zu Verformung des Laufschienensystems.

Lösung: Statische Ertüchtigung des Sturzes oder Erhöhung der Befestigungspunkte im Kopfbereich. Verwendung von Schwerlastkonsolen statt Rahmenschrauben. Vorabprüfung der Sturztragfähigkeit.

Symptom: Wassereintritt an der Bodenschwelle

Ursache: Fehlende zweite Dichtebene unter der Bodenschwelle, insbesondere bei barrierefreien Übergängen. Die primäre Dichtung ist keine Abdichtung im bauphysikalischen Sinn.

Lösung: Einbau von Flüssigkunststoffabdichtungen mit Vliesarmierung unter dem Rahmenprofil vor der Montage. Anschluss an die Bauwerksabdichtung gemäß DIN 18531.

TECHNISCHE PRÜFFRAGEN

Wer haftet für Standzeiten des Krans bei unpassierbarer Zufahrt aufgrund von Bodenbeschaffenheit?

Diese Frage klärt die Schnittstelle zwischen Tiefbau und Fassadenmontage. Ohne schriftliche Regelung in der Leistungsbeschreibung trägt der Auftragnehmer das Risiko nicht kalkulierbarer Standgelder. Die Zuwegungsprüfung muss vor Angebotsabgabe erfolgen und dokumentiert werden.

Liegt ein statischer Nachweis für die Lasteinleitung in den spezifischen Wandbildner vor?

Pauschale Befestigungsangaben ohne substratspezifische Auszugsversuche sind unzureichend. Bei hochporösen Baustoffen (Hochlochziegel, Porenbeton) sind Vorversuche gemäß ETA-Zulassung zwingend. Fehlen diese Nachweise, ist die Montage ein kalkuliertes Risiko.

Wie wird die chemische Verträglichkeit zwischen Randverbund, Verklotzung und Dichtstoff sichergestellt?

Weichmacherwanderung zwischen inkompatiblen Materialien führt zu Erblindung des Randverbunds oder Adhäsionsverlust. Erforderlich sind Verträglichkeitsnachweise des Dichtstoffherstellers für die konkrete Materialkombination.

Werden Rohbautoleranzen nach DIN 18202 geprüft und protokolliert?

Die Prüfung muss vor Elementbestellung erfolgen. Abweichungen > Toleranzgrenze erfordern Nacharbeit am Rohbau oder Anpassung der Elementkonstruktion. Nachträgliche Kompensation durch Dichtstoff ist technisch unzulässig.

PLAN DES MONTAGETAGES IN 8 PUNKTEN

1. ZUGANGS-VERIFIZIERUNG: Begehung der Zufahrtswege, Prüfung der Bodenpressung, Auslegen von Lastverteilungsplatten bei Bedarf. Dokumentation der Freigabe.

2. LOGISTIK-ÜBERGABE: Formelle Warenannahme vom Spediteur. Prüfung auf Transportschäden vor Abladung. Klärung: Wer führt den Kran? Gefahrenübergang dokumentieren.

3. ÖFFNUNGS-VERMESSUNG: Lasergestützte Kontrolle der Rohbauöffnung. Soll-Ist-Abgleich. Bei Abweichungen > Toleranzgrenze: Bedenkenanmeldung gemäß VOB/B.

4. BEFESTIGUNGS-MARKIERUNG: Anzeichnen der Achsen und Bohrpunkte unter Berücksichtigung der Mindestrandabstände im Mauerwerk. Bohrung mit geeignetem Werkzeug.

5. UNTERSTÜTZUNG UND VERKLOTZUNG: Setzen der Bodeneinstandsprofile oder Konsolen. Positionierung der Tragklötze in Viertelpunkten. Nivellierung mittels Laser.

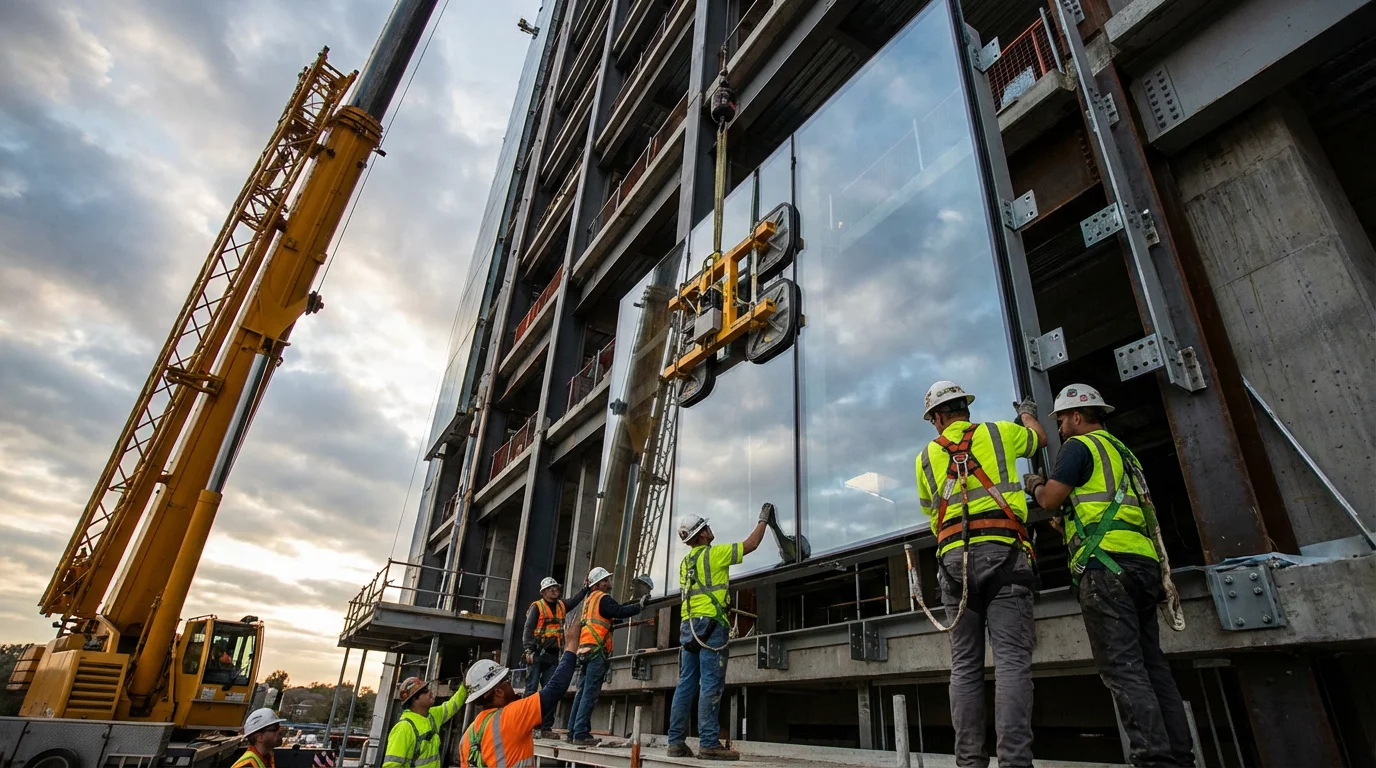

6. ELEMENT-EINHUB: Einbringen des Elements mittels Manipulator. Sofortige Sicherung gegen Kippen. Verschraubung mit definiertem Drehmoment gemäß Befestigungsplan.

7. LASTABTRAGS-KONTROLLE: Überprüfung, ob Gewicht ausschließlich über Tragklötze in Baukörper geleitet wird. Keine Last auf Befestigungsschrauben.

8. ABNAHME UND PROTOKOLLIERUNG: Funktionsprüfung beweglicher Teile. Kontrolle der Fugenbreiten. Schriftliche Abnahme durch Bauleitung. Dokumentation aller Abweichungen.

HINWEIS: Die Montage großformatiger Glaselemente erfordert präzise Schnittstellenklärung zwischen allen Gewerken. Unklare Verantwortlichkeiten für Zugang, Untergrund und Logistik führen zu Haftungskonflikten und gefährden die technische Integrität der Konstruktion.

FAQ: HÄUFIG GESTELLTE FRAGEN

Welche Bodentragfähigkeit ist für Glasmanipulatoren erforderlich?

Mindestens 20 kN/m² für Geräte bis 4 Tonnen Betriebsgewicht. Der Nachweis erfolgt durch Bodengutachten oder Lastplattendruckversuch. Bei unbefestigtem Untergrund sind Lastverteilungsplatten zwingend erforderlich. Fehlt der Nachweis, droht Einsinken mit Gefährdung der Standsicherheit.

Wer trägt die Verantwortung für die Zuwegung?

Die Bereitstellung einer befahrbaren Zuwegung ist bauseitige Leistung. Der Auftragnehmer muss die Anforderungen in der Leistungsbeschreibung spezifizieren. Ohne schriftliche Regelung entstehen Haftungskonflikte bei Zufahrtsproblemen.

Wie werden Rohbautoleranzen kompensiert?

Abweichungen bis 5 mm können durch Justierung der Befestigungspunkte ausgeglichen werden. Größere Abweichungen erfordern Nacharbeit am Rohbau oder konstruktive Anpassung. Kompensation durch überdimensionierte Dichtstofffugen ist technisch unzulässig und führt zu Fugenversagen.

Welche Dokumentation ist bei der Montage erforderlich?

Zwingend: 3D-Aufmaß der Rohbauöffnung, Protokoll der Zugangs-Verifizierung, Warenannahmeprotokoll, Befestigungsplan mit Anzugsdrehmomenten, Abnahmeprotokoll mit Funktionsprüfung. Diese Dokumentation sichert Nachweisbarkeit bei späteren Schäden.

FAZIT

Die Montage großformatiger Glasfassaden ist Präzisionsingenieurbau, kein Standardhandwerk. Erfolgreiche Ausführung erfordert lückenlose Schnittstellenklärung zwischen Planung, Rohbau und Fassadenmontage. Die kritischen Faktoren sind Maschinenzugang mit Bodentragfähigkeitsnachweis, Toleranzmanagement nach DIN 18202 mit 3D-Aufmaß vor Elementbestellung, substratspezifische Befestigungsnachweise und chemische Verträglichkeitsprüfung aller Materialien. Die Verantwortung für Zugang und Untergrund liegt beim Bauherrn, die Verantwortung für fachgerechte Befestigung beim Montagebetrieb. Ohne schriftliche Definition dieser Schnittstellen in der Leistungsbeschreibung entsteht eine juristische Grauzone mit Haftungsrisiken für alle Beteiligten. Der nächste Schritt: Erstellung eines projektspezifischen Montageplans mit Klärung aller Schnittstellen vor Angebotsabgabe.
