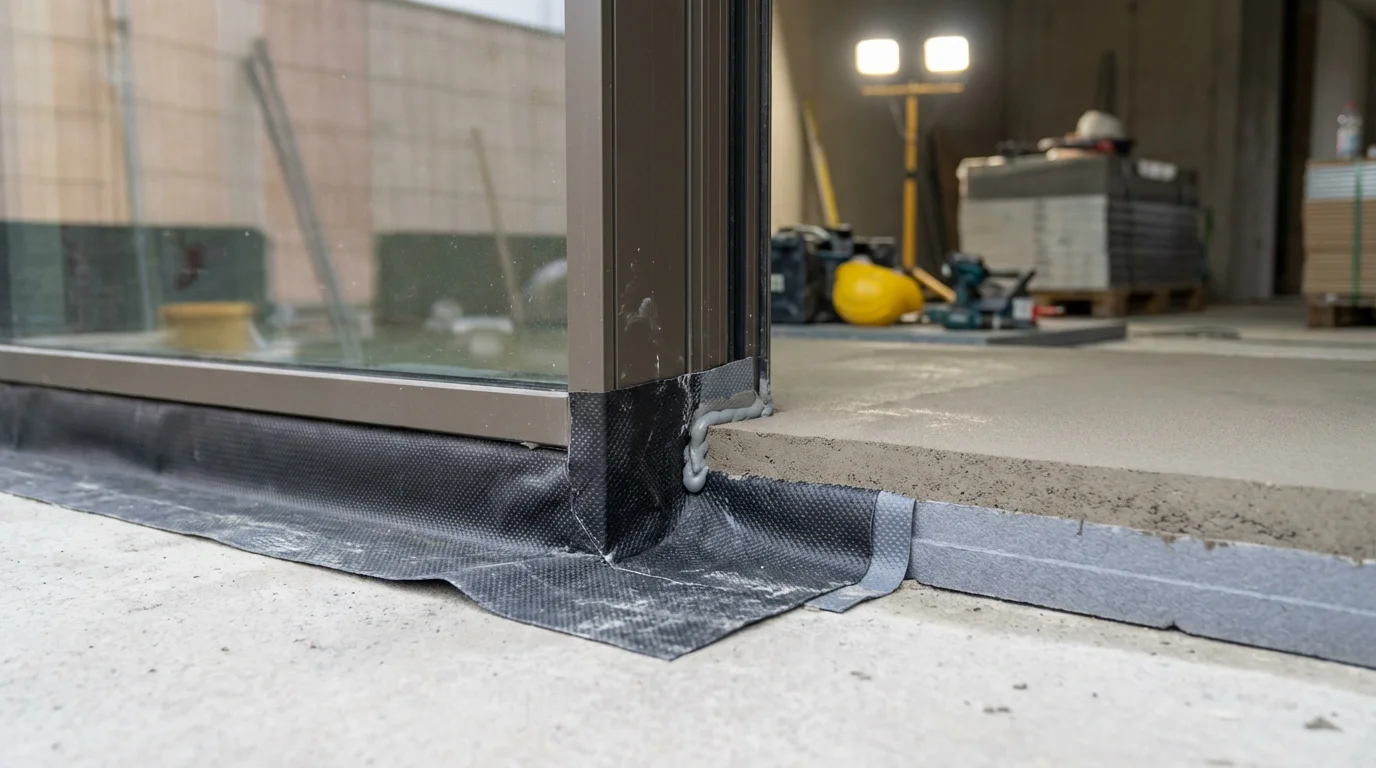

Bodentiefe Fenster: Der untere Anschluss, der später den Estrich ruiniert

Der untere Anschluss bodentiefer Fenster stellt eine der kritischsten Schnittstellen im modernen Wohnungsbau dar. Versagt die Abdichtung zwischen Fensterrahmen und Bodenplatte, entsteht unter dem Estrich ein unsichtbares Wasserreservoir mit irreversiblen Folgeschäden. Die Analyse zeigt: Das Problem liegt nicht in der Komplexität der Technik, sondern in der systematischen Missachtung physikalischer Grundprinzipien und unklaren Schnittstellenverantwortlichkeiten.

TECHNISCHE GRUNDLAGEN DER KRITISCHEN ZONE

Der untere Fensteranschluss bildet den Übergang zwischen drei unterschiedlichen Gewerken: Fensterbau, Abdichtung und Estrichverlegung. An dieser Stelle treffen verschiedene Materialien mit unterschiedlichen thermischen Ausdehnungskoeffizienten aufeinander. Gleichzeitig muss die Konstruktion hydrostatischen Druck, Schlagregen und aufsteigende Feuchtigkeit aus dem Erdreich abwehren.

Die physikalische Herausforderung besteht darin, dass Wasser an der Fassade abläuft und zwangsläufig den Spalt zwischen Fensterrahmen und Rohbeton erreicht. Ohne fachgerechte Abdichtung dringt es in die Bodenkonstruktion ein und sammelt sich auf der Rohdecke unter der Dämmschicht. Die Kapillarwirkung transportiert die Feuchtigkeit anschließend in angrenzende Bauteile.

Normative Anforderungen

Die DIN 18533 regelt die Abdichtung erdberührter Bauteile, während DIN 18531 für genutzte Dächer und Balkone gilt. Beide Normen fordern eine wannenartige Ausbildung der Abdichtung mit Hochführung an aufgehenden Bauteilen. Der Fensterrahmen muss kraftschlüssig mit der Flächenabdichtung verbunden werden.

Die VOB Teil C (ATV DIN 18355) definiert die Leistungsgrenzen des Fensterbauers. Die Schnittstelle zur Bauwerksabdichtung bleibt jedoch häufig unscharf definiert, was zu Gewährleistungskonflikten führt.

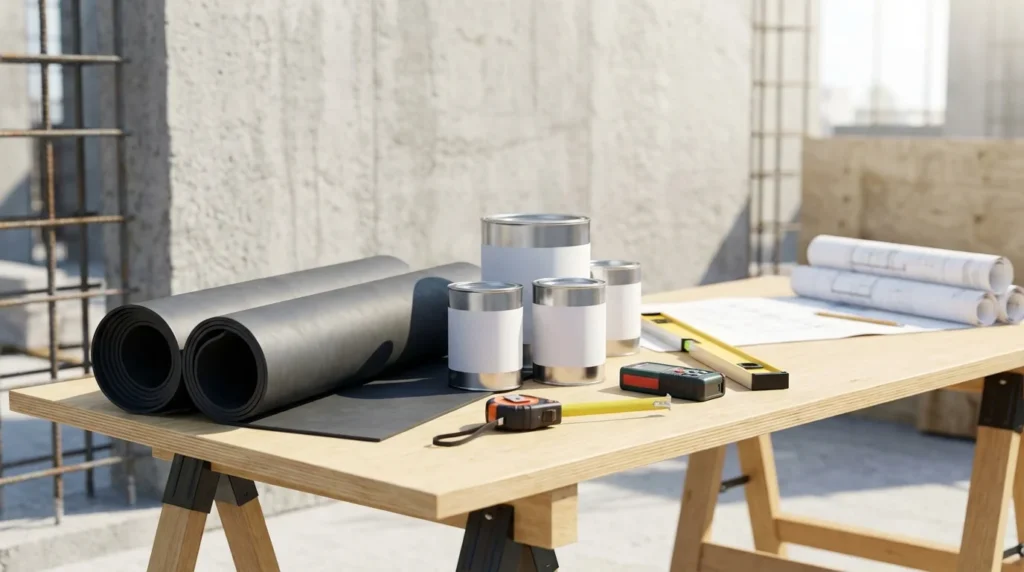

ABDICHTUNGSSYSTEME IM VERGLEICH

Die Wahl des Abdichtungssystems bestimmt maßgeblich die Langzeitsicherheit der Konstruktion. Jedes System weist spezifische Anforderungen an Untergrundvorbereitung, Verarbeitung und Anschlussdetails auf.

Bituminöse Abdichtungen

Bitumenbahnen werden mehrlagig verklebt und bieten hohe mechanische Belastbarkeit. Die Verbindung zum Fensterrahmen erfolgt durch Ankleben einer Vorleiste und Hochführung der Bahn. Kritisch ist die thermische Belastung beim Schweißen in Rahmennähe bei Kunststofffenstern.

EPDM-Dichtungsbahnen

Ethylen-Propylen-Dien-Monomer-Bahnen gelten als langzeitstabil und UV-beständig. Die Verarbeitung erfolgt durch vollflächige Verklebung mit systemkonformen Klebern. Die Schwachstelle liegt in der Stoßverklebung und der Anbindung an den Fensterrahmen.

Das Material toleriert keine Untergrundfeuchte bei der Verklebung. Die Aushärtung des Klebers erfordert Temperaturen über 5°C. Wird EPDM nur punktuell fixiert, entstehen Hinterläufigkeiten, die Wasser großflächig verteilen.

Flüssigkunststoffe

PMMA- oder PU-basierte Flüssigabdichtungen ermöglichen fugenlose Flächen und detaillierte Anschlüsse. Die Applikation erfolgt durch Rollen oder Spachteln in mehreren Lagen mit Armierungsgewebe.

Die Verarbeitung verlangt trockene Untergründe mit definierter Festigkeit. Staub, Zementschlämme oder Ausblühungen verhindern die chemische Vernetzung mit dem Untergrund. Die Schichtdicke muss exakt eingehalten werden – zu dünn aufgetragen reißt die Folie bei Gebäudebewegungen, zu dick aufgetragen entstehen Spannungsrisse beim Aushärten.

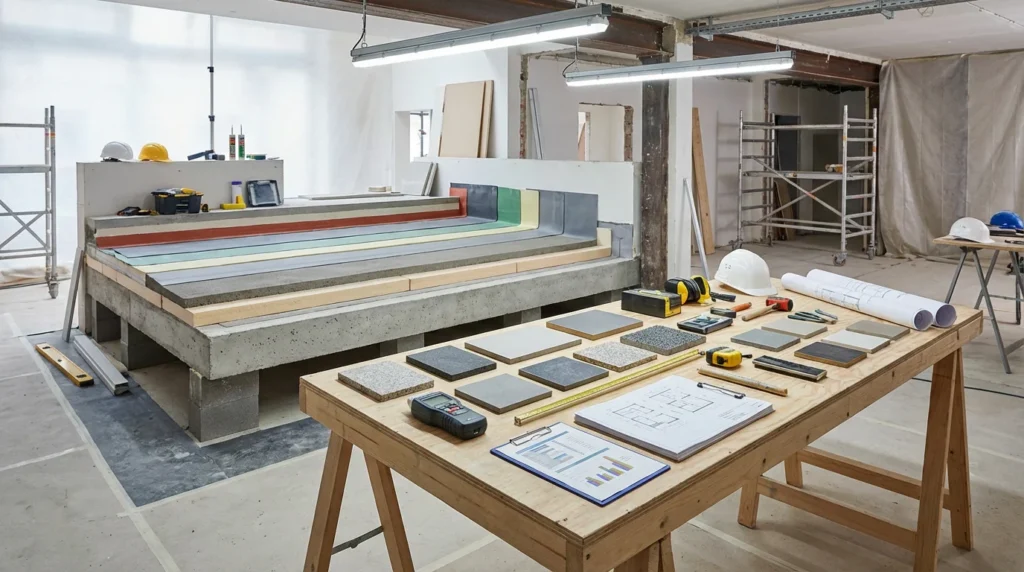

Vergleichstabelle Abdichtungssysteme

System	Primärer Nutzen	Vorteile	Nachteile
Bitumenbahnen	Mechanische Robustheit	Hohe Durchstoßfestigkeit, bewährte Technik	Thermische Belastung bei Verarbeitung, begrenzte Detailgenauigkeit
EPDM-Bahnen	Langzeitstabilität	UV-beständig, elastisch, kaltverarbeitet	Kritische Stoßverklebung, empfindlich gegen Untergrundfeuchte
Flüssigkunststoff	Fugenlose Flächen	Detailgenaue Anschlüsse, schnelle Verarbeitung	Hohe Anforderungen an Untergrund, witterungsabhängig

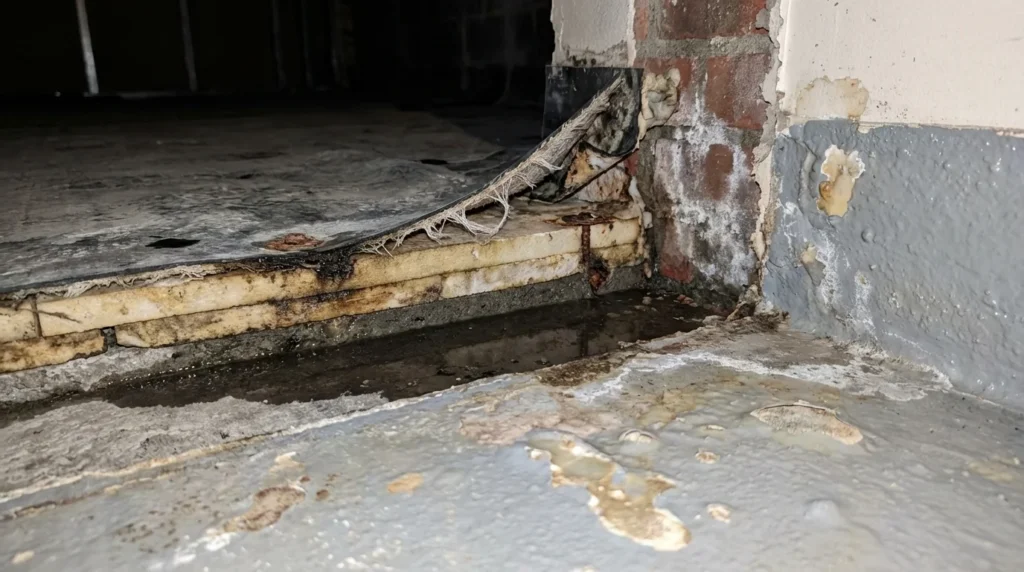

DAS PHÄNOMEN DES STEHENDEN WASSERS

Dringt Wasser durch den fehlerhaften Anschluss ein, sammelt es sich auf der Rohdecke unter der Dämmschicht. Die Estrichdämmung ist üblicherweise mit PE-Folie kaschiert, die eine Verdunstung nach oben verhindert. Das Wasser bleibt dauerhaft in der Konstruktion.

Physikalische Konsequenzen

Die Wärmedämmung verliert durch Wassersättigung ihre isolierende Wirkung. Expandiertes Polystyrol (EPS) nimmt bis zu 4 Vol.-% Wasser auf, Polyurethan (PUR) bis zu 2 Vol.-%. Die Wärmeleitfähigkeit steigt proportional zum Wassergehalt – bei 3 Vol.-% Wasseraufnahme verdoppelt sich der Lambda-Wert.

Der Estrich schwimmt auf der wassergesättigten Dämmung. Bei Zementestrich führt dies zu verzögerter Aushärtung und reduzierter Endfestigkeit. Calciumsulfatestrich (Anhydrit) reagiert mit Wasser zu Gips und verliert seine strukturelle Integrität.

Biologische Prozesse

Stehendes Wasser bei Temperaturen zwischen 10°C und 30°C bietet ideale Bedingungen für mikrobielles Wachstum. Schimmelpilze der Gattungen Aspergillus und Penicillium bilden Myzelien auf organischen Partikeln in der Dämmung. Die Sporenkonzentration in der Raumluft steigt durch Diffusion über Randdämmstreifen und Rohrdurchführungen.

Bakterielle Aktivität erzeugt organische Säuren, die Zementestrich chemisch angreifen. Der pH-Wert sinkt von alkalischen 12-13 auf neutrale Bereiche, wodurch die Passivierung von Stahlbewehrung aufgehoben wird.

Frostschäden

In Rohbauphasen oder bei Wärmebrücken gefriert das Wasser unter dem Estrich. Die Volumenzunahme von 9% beim Phasenübergang erzeugt Sprengdrücke bis 200 MPa. Der Estrich hebt sich punktuell an, Fußbodenheizungsrohre werden abgeschert, Dämmplatten brechen.

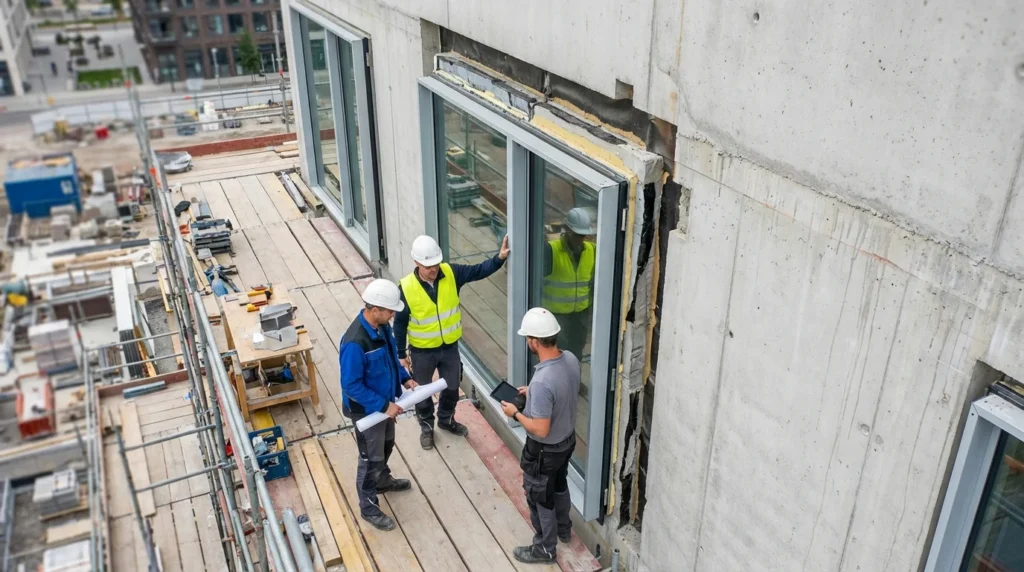

SCHNITTSTELLENVERANTWORTUNG UND GEWÄHRLEISTUNG

Die Schnittstelle zwischen Fensterbau und Abdichtung ist juristisch unscharf definiert. Dies führt zu systematischen Konflikten bei der Schadensregulierung.

Leistungsumfang Fensterbauer

Der Fensterbauer ist gemäß VOB/C ATV DIN 18355 für die mechanische Befestigung und den luftdichten Anschluss verantwortlich. Die Ausschäumung der Fuge mit PU-Schaum dient ausschließlich der Wärmedämmung und stellt keine Abdichtung dar.

Viele Fensterbauer kleben werkseitig eine EPDM-Schürze an den unteren Blendrahmen. Diese Schürze wird jedoch häufig nur lose auf die Bodenplatte gelegt, ohne kraftschlüssige Verbindung zur Flächenabdichtung. Der Fensterbauer argumentiert, dass die Integration in die Bauwerksabdichtung Aufgabe des Abdichters sei.

Leistungsumfang Abdichter

Der Abdichter (Dachdecker oder spezialisierter Abdichtungsbetrieb) ist für die Flächenabdichtung gemäß DIN 18533 verantwortlich. Seine Leistung umfasst die Anbindung an aufgehende Bauteile.

In der Praxis trifft der Abdichter auf bereits montierte Fenster mit lose hängenden Anschlussfolien. Die Haftung seiner Abdichtung auf der vom Fensterbauer applizierten EPDM-Schürze ist materialabhängig kritisch. Viele Abdichter verweigern die Gewährleistung für diese Schnittstelle oder fordern Sondervergütung für die Schnittstellenkoordination.

Leistungsumfang Estrichleger

Der Estrichleger verlegt Dämmung und Estrich auf die fertige Abdichtung. Er ist nicht verantwortlich für die Dichtigkeit der darunterliegenden Ebenen, muss jedoch Randdämmstreifen und Dampfbremsen fachgerecht anschließen.

Trifft er auf bereits feuchte Untergründe, ist er zur Meldung verpflichtet. Die Verlegung von Estrich auf durchfeuchtete Dämmung stellt einen Mangel dar, für den er mithaftet, wenn er die Feuchtigkeit erkannt hat oder hätte erkennen müssen.

FEHLERDIAGNOSE UND URSACHENANALYSE

Die systematische Fehlersuche erfordert Verständnis der Kausalitätsketten zwischen Symptom und Ursache.

Symptom: Feuchtigkeit am Bodenanschluss innen

Mögliche Ursachen:

• Fehlende oder unterbrochene Abdichtungsebene zwischen Rahmen und Rohbeton
• Kapillarer Wassertransport durch ungedämmte Betonkante unter dem Rahmen
• Kondensation durch Wärmebrücke am Rahmenanschluss

Diagnoseverfahren:
Thermografische Aufnahme bei Temperaturdifferenz innen/außen >15K zeigt Wärmebrücken. Feuchtemessung mit kapazitiven Messgeräten im Estrich und an der Wandanschlussfuge. Bohrlochmessung durch Estrich zur Bestimmung der Feuchteverteilung in der Dämmebene.

Lösungsansatz:
Öffnung der Konstruktion im Schadensbereich, Trocknung der Dämmung, nachträgliche Abdichtung durch Injektion oder mechanische Ertüchtigung. Bei großflächigem Schaden ist Rückbau von Estrich und Dämmung unvermeidbar.

Symptom: Schimmelbildung an Innenwänden nahe Fenster

Mögliche Ursachen:

• Kapillarer Feuchtetransport aus durchfeuchtetem Estrich in Mauerwerk
• Erhöhte Raumluftfeuchte durch Verdunstung aus der Bodenkonstruktion
• Unzureichende Lüftung bei gleichzeitig hoher Feuchtequelle

Diagnoseverfahren:
Materialprobenentnahme zur Bestimmung der Schimmelpilzgattung. Langzeitmessung der relativen Luftfeuchte und Temperatur. Feuchtemessung im Mauerwerk in verschiedenen Höhen zur Bestimmung der Feuchteverteilung.

Lösungsansatz:
Primär muss die Feuchtigkeitsquelle beseitigt werden. Oberflächliche Schimmelbehandlung ohne Behebung der Ursache führt zu Rezidiven. Nach Sanierung der Abdichtung ist professionelle Schimmelsanierung mit Sporenabtötung erforderlich.

Symptom: Estrich hebt sich oder klingt hohl

Mögliche Ursachen:

• Wasseransammlung unter Dämmung mit Frostsprengung
• Unzureichende Verbindung zwischen Estrich und Dämmung
• Chemische Zersetzung von Anhydritestrich durch stehendes Wasser

Diagnoseverfahren:
Abklopfen der Fläche zur Hohlstellenortung. Bohrung durch Estrich zur Sichtkontrolle der Dämmebene. Entnahme von Estrichproben zur Festigkeitsprüfung und chemischen Analyse.

Lösungsansatz:
Bei großflächigen Hohlstellen ist Estrichaustausch erforderlich. Punktuelle Hebungen können durch Injektion von Kunstharzen stabilisiert werden, dies behebt jedoch nicht die Ursache der Durchfeuchtung.

CHECKLISTE PLANUNG UND AUSSCHREIBUNG

Die Vermeidung von Schnittstellenproblemen beginnt in der Planungsphase.

Planungsphase:

• Definition der Abdichtungsebene in Schnittplänen mit Detailzeichnungen im Maßstab 1:5
• Festlegung des Abdichtungssystems unter Berücksichtigung der Fensterrahmenmaterialien
• Spezifikation der Anschlussgeometrie (Vorleisten, Anpressprofile, Klebebereiche)
• Koordination der Einbauhöhe des Fensters relativ zur Rohdecke und Fertigfußboden
• Berücksichtigung der Estrichaufbauhöhe inklusive Dämmung bei der Fensterplanung

Ausschreibungsphase:

• Eindeutige Zuordnung der Schnittstellenverantwortung in Leistungsverzeichnissen
• Forderung nach systemgeprüften Anschlusslösungen mit Zulassung
• Festlegung von Qualitätssicherungsmaßnahmen und Dokumentationspflichten
• Terminliche Koordination der Gewerke mit Festlegung von Abnahmepunkten
• Benennung eines verantwortlichen Koordinators für die Schnittstellenabnahme

Materialspezifikation:

• Vorgabe kompatibler Materialien für Rahmenanschlussfolie und Flächenabdichtung
• Festlegung von Verarbeitungstemperaturen und Witterungsbedingungen
• Forderung nach Verarbeitungsnachweisen der ausführenden Betriebe
• Spezifikation von Primer- und Klebersystemen mit Herstellerfreigabe

CHECKLISTE BAUABNAHME UNTERER FENSTERANSCHLUSS

Die strukturierte Abnahme verhindert spätere Gewährleistungskonflikte.

Vor Estrichverlegung (kritischer Abnahmepunkt):

• Sichtkontrolle der Abdichtung auf Beschädigungen, Falten und Blasenbildung
• Prüfung der kraftschlüssigen Verbindung zwischen Rahmenanschlussfolie und Flächenabdichtung
• Kontrolle der Überlappungsbreiten (mindestens 100 mm bei Bahnen, 50 mm bei Flüssigkunststoff)
• Überprüfung der Hochführung der Abdichtung am Rahmen (mindestens 150 mm)
• Dokumentation durch Fotografie aller Anschlussdetails vor Überdeckung
• Feuchtemessung des Untergrunds (Rohdecke muss <4 CM-% aufweisen)
• Prüfung der Ebenheit der Rohdecke (maximale Abweichung 5 mm auf 2 m Messlänge)

Nach Fenstermontage, vor Abdichtung:

• Kontrolle der mechanischen Befestigung auf ausreichende Tragfähigkeit
• Prüfung der Ausschäumung der Rahmenfuge (vollständige Füllung ohne Hohlräume)
• Kontrolle der Vorleisten oder Anpressprofile für Abdichtungsanschluss
• Überprüfung der Sauberkeit der Klebeflächen am Rahmen
• Messung der Rahmenüberstandshöhe über Rohdecke

Nach Abdichtung:

• Wasserstauprüfung der Abdichtung über 24 Stunden mit 20 mm Stauhöhe
• Kontrolle auf Wasseraustritte an Rahmenanschluss und Durchdringungen
• Dokumentation der Trocknungszeit bei Flüssigkunststoffen
• Prüfung der Aushärtung durch Ritzhärtetest oder Fingernagelprobe

Vor Bodenbelagsverlegung:

• CM-Messung des Estrichs (Zementestrich <2 CM-%, Anhydrit <0,5 CM-%)
• Kontrolle der Randdämmstreifen auf durchgehende Ausführung
• Prüfung der Ebenheit des Estrichs gemäß DIN 18202 Tabelle 3
• Sichtkontrolle auf Risse, Abplatzungen oder Verfärbungen

HÄUFIG GESTELLTE FRAGEN

Kann die Abdichtung nachträglich nach Fenstermontage erfolgen?

Die nachträgliche Abdichtung ist technisch möglich, jedoch mit erhöhtem Risiko behaftet. Die Klebeflächen am Rahmen müssen zugänglich und sauber sein. Bei werkseitig beschichteten Aluminiumrahmen ist die Haftung von nachträglich applizierten Abdichtungen kritisch. Kunststoffrahmen müssen mit speziellen Primern vorbehandelt werden. Die kraftschlüssige Verbindung zwischen nachträglich aufgebrachter Rahmenanschlussfolie und bereits verlegter Flächenabdichtung erfordert breite Überlappungen und systemkonforme Kleber. Optimal ist die Koordination von Fenstermontage und Abdichtung in einem Arbeitsgang.

Welche Rolle spielt die Entwässerung der Außenfläche?

Die Entwässerung vor dem Fenster reduziert die Wasserbelastung am Anschluss signifikant. Bei Terrassen und Balkonen muss ein Gefälle von mindestens 2% vom Fenster weg realisiert werden. Rinnen direkt vor bodentiefen Fenstern sind kritisch, da Verstopfung zu Wasserstau führt. Die Abdichtung muss jedoch auch bei temporärem Wasserstau (Starkregen, verstopfte Abläufe) funktionsfähig bleiben. Die Entwässerung ist eine zusätzliche Sicherheitsebene, ersetzt aber keine fachgerechte Abdichtung.

Sind Fertiganschlusssysteme der Fensterhersteller ausreichend?

Fensterhersteller bieten zunehmend vormontierte Anschlussfolien an. Diese Systeme sind vorteilhaft, wenn sie mit dem gewählten Flächenabdichtungssystem kompatibel sind. Kritisch ist die Materialkompatibilität: EPDM-Anschlussfolien haften nicht auf bituminösen Abdichtungen ohne Spezialprimer. Die Verarbeitungsanleitung muss die Integration in verschiedene Abdichtungssysteme beschreiben. Systeme mit bauaufsichtlicher Zulassung oder allgemeiner bauaufsichtlicher Prüfung bieten höhere Rechtssicherheit. Die Verantwortung für die fachgerechte Integration bleibt beim ausführenden Abdichter.

Wie wird die Schnittstelle bei Gewährleistungsfällen geregelt?

Die Gewährleistung folgt der vertraglichen Leistungsabgrenzung. Ist die Schnittstellenverantwortung nicht eindeutig geregelt, haften beide Gewerke gesamtschuldnerisch. Der Bauherr kann den Schaden von beiden Parteien fordern, die sich intern auseinandersetzen müssen. Zur Vermeidung dieser Situation sollte ein Gewerk die Gesamtverantwortung für die Schnittstelle übernehmen und die Leistung des anderen Gewerks koordinieren. Dies wird durch Zuschlag für Koordinationsleistung vergütet. Alternativ übernimmt ein spezialisierter Abdichtungsbetrieb beide Leistungen in einer Hand.

Welche Prüfverfahren zeigen versteckte Mängel?

Thermografie bei Temperaturdifferenz innen/außen >15K visualisiert Wärmebrücken und Feuchtigkeitsnester. Kapazitive Feuchtemessung erfasst Feuchtigkeit bis 40 mm Tiefe im Estrich. Bohrlochmessungen mit Widerstandsmessgeräten bestimmen die Feuchteverteilung in verschiedenen Tiefen. Endoskopische Untersuchung durch Bohrlöcher ermöglicht Sichtkontrolle der Dämmebene. Luftdichtheitsmessung (Blower-Door-Test) zeigt Leckagen in der Gebäudehülle. Infrarot-Reflektografie nach Erwärmung der Oberfläche zeigt Hohlstellen im Estrich. Die Kombination mehrerer Verfahren erhöht die Diagnosegenauigkeit.

Ab welcher Schadenshöhe ist Komplettaustausch erforderlich?

Bei Durchfeuchtung >30% der Bodenfläche oder bei mikrobieller Kontamination ist Komplettaustausch wirtschaftlich sinnvoller als partielle Sanierung. Anhydritestrich mit Wasserschaden verliert irreversibel an Festigkeit und muss vollständig entfernt werden. Zementestrich kann nach Trocknung unter 2 CM-% wiederverwendet werden, wenn keine Frostschäden vorliegen. Die Dämmung muss bei Wassersättigung >5 Vol.-% ausgetauscht werden, da Trocknung unwirtschaftlich lange dauert. Schimmelbefall der Dämmung erfordert Austausch aus gesundheitlichen Gründen. Die Entscheidung basiert auf Wirtschaftlichkeitsberechnung unter Einbeziehung von Trocknungskosten, Nutzungsausfall und Folgeschadenrisiko.

FAZIT UND HANDLUNGSEMPFEHLUNG

Der untere Anschluss bodentiefer Fenster erfordert präzise Planung, eindeutige Schnittstellendefinition und qualifizierte Ausführung. Die physikalischen Anforderungen an die Abdichtung sind durch Normen definiert, werden jedoch in der Baupraxis häufig durch unklare Verantwortlichkeiten und mangelnde Koordination unterlaufen. Stehendes Wasser unter dem Estrich führt zu Totalschäden der Bodenkonstruktion mit Sanierungskosten, die ein Vielfaches der ursprünglichen Abdichtungskosten betragen.

Die Kernaussagen: Erstens, die Abdichtung muss kraftschlüssig vom Fensterrahmen zur Flächenabdichtung geführt werden, ohne Unterbrechungen oder Materialinkompatibilitäten. Zweitens, die Schnittstellenverantwortung muss vertraglich eindeutig einem Gewerk zugeordnet werden. Drittens, die Abnahme vor Überdeckung durch Estrich ist der kritische Kontrollpunkt, der nicht übersprungen werden darf. Viertens, systemgeprüfte Anschlusslösungen mit bauaufsichtlicher Zulassung reduzieren das Ausführungsrisiko signifikant.

Der nächste praktische Schritt für Bauherren und Planer: Fordern Sie detaillierte Anschlusszeichnungen im Maßstab 1:5 mit Benennung aller Materialien und verantwortlichen Gewerke. Definieren Sie Abnahmepunkte vor Überdeckung und dokumentieren Sie diese fotografisch. Beauftragen Sie bei Unsicherheit einen unabhängigen Sachverständigen für die Schnittstellenabnahme. Die Investition in Qualitätssicherung während der Bauphase ist minimal im Vergleich zu späteren Sanierungskosten.

---
