Silikon am Holzfenster: Außen dicht, innen nass – Kapillarwirkung und strukturelles Versagen

Die Nassversiegelung von Holzfenstern mit Silikon gilt vielen Verarbeitern als Standardlösung. Doch hinter der vermeintlich dichten Fuge vollzieht sich ein physikalischer Prozess, der zum strukturellen Versagen führt: Kapillarwirkung transportiert Wasser hinter den Dichtstoff, wo es nicht mehr verdunsten kann. Das Resultat ist Fäulnis im Holzquerschnitt. Dieser Artikel analysiert die bauphysikalischen Ursachen des Defekts, benennt die Grenzen von Silikon und zeigt konstruktive Alternativen auf, die den Werterhalt des Bauelements sichern.

• Kapillarwirkung entsteht durch Adhäsionsverlust und führt zu Wasserhinterwanderung
• Silikon fungiert als Dampfsperre und verhindert Austrocknung des Holzes
• Anschlussprofile und Komprimierbänder bieten mechanische Entkoppelung
• Diffusionsoffene Systeme ermöglichen Feuchteausgleich nach außen

BAUPHYSIKALISCHE GRUNDLAGEN: KAPILLARWIRKUNG UND ADHÄSIONSVERLUST

Die Abdichtung zwischen Holzfenster und Baukörper unterliegt permanenten Belastungen. Holz ist ein hygroskopischer Werkstoff mit Quell- und Schwindverhalten. Die Dimensionsänderungen betragen je nach Holzfeuchte und Faserrichtung zwischen 0,01% und 0,3% pro Prozent Feuchteänderung. Bei einem 1200 mm breiten Blendrahmen entspricht dies einer Bewegung von bis zu 3,6 mm über den Jahresverlauf.

Silikon als Elastomer besitzt eine begrenzte Dehnfähigkeit von maximal 25% der Fugenbreite. Die Flankenhaftung basiert auf Adhäsionskräften zwischen Dichtstoff und Substrat. UV-Strahlung löst Weichmacher aus der Silikonmatrix, was zu Versprödung führt. Mechanische Belastung durch Holzbewegung übersteigt die Adhäsionskräfte. Das Resultat ist ein Flankenriss.

Der Kapillareffekt als Zerstörungsmechanismus

Sobald ein Haarriss zwischen Silikon und Holz entsteht, wirken Kapillarkräfte. Diese Kräfte ziehen Wasser aktiv in den Spalt zwischen Dichtstoff und Substrat. Die Kapillarsteighöhe h berechnet sich nach:

h = (2 × γ × cos θ) / (ρ × g × r)

Dabei sind γ die Oberflächenspannung, θ der Kontaktwinkel, ρ die Dichte, g die Erdbeschleunigung und r der Kapillarradius. Bei einem Spalt von 0,1 mm beträgt die theoretische Steighöhe über 150 mm.

Das kritische Problem: Silikon besitzt einen Wasserdampfdiffusionswiderstand (sd-Wert) von 30 bis 100 m. Es wirkt als Dampfsperre nach außen. Wasser, das hinter das Silikon gelangt ist, kann nicht verdunsten. Die Holzfeuchte steigt auf Werte über 20%, was optimale Bedingungen für holzzerstörende Pilze schafft. Die Fäulnis verläuft unsichtbar hinter der intakten Silikonoberfläche.

Thermische und mechanische Belastungsfaktoren

Die Oberflächentemperatur dunkler Holzfenster erreicht bei direkter Sonneneinstrahlung Werte über 70°C. Nachts kühlt die Oberfläche auf Außentemperatur ab. Diese Temperaturdifferenz erzeugt Längenänderungen im Holz und thermische Spannungen im Dichtstoff.

Parallel dazu wirken Schlagregenbeanspruchung und Windlasten. Nach DIN 4108-3 werden Fassaden in Schlagregenbeanspruchungsgruppen eingegeben. Bei Gruppe III (exponierte Lagen) trifft Wasser mit hohem Druck auf die Fuge. Jeder Mikrodefekt wird zum Eintrittstor.

VERGLEICHSTABELLE: ABDICHTUNGSSYSTEME IM TECHNISCHEN VERGLEICH

SYSTEM	FUNKTION	VORTEILE	NACHTEILE
Nassversiegelung Silikon	Chemische Adhäsion an beiden Flanken	Schnelle Verarbeitung, niedrige Materialkosten	Flankenabriss nach 1-3 Jahren, Kapillarwirkung bei Defekt, hoher sd-Wert verhindert Austrocknung, UV-Degradation
Anschlussprofile EPDM	Mechanische Entkoppelung mit definierter Bewegungsfuge	Keine Adhäsionsabhängigkeit, dauerhafte Dichtigkeit, anorganisch (kein Pilzbefall), wartungsfrei	Höhere Initialkosten, präzise Montage erforderlich
Komprimierbänder imprägniert	Vorkomprimiertes Band expandiert gegen Bauteile	Diffusionsoffen (sd < 0,5 m), passt sich Bewegungen dynamisch an, schlagregendicht nach DIN 18542	Korrekte Dimensionierung kritisch, Schutz vor vorzeitiger Expansion nötig
Multifunktionsbänder VKP	Kombination aus Dichtung und Dämmung	Erfüllt RAL-Montage-Anforderungen, kompensiert Unebenheiten, keine Aushärtezeit	Verarbeitung bei Temperaturen über 5°C erforderlich

EINSATZGRENZEN: WANN SILIKON ZULÄSSIG IST

Silikon besitzt definierte Anwendungsbereiche, in denen die Materialeigenschaften den Anforderungen entsprechen. Die Verwendung außerhalb dieser Bereiche führt zu strukturellem Versagen.

Zulässige Anwendungen

Glasversiegelung im Rahmen: Der Anschluss zwischen Isolierglas und Holzrahmen unterliegt geringen Bewegungen. Nach DIN 18545 ist Silikon hier zulässig, sofern die Glasfalzgeometrie korrekt dimensioniert ist. Das Verhältnis Fugenbreite zu Fugentiefe muss 2:1 betragen. Ein Hinterfüllprofil verhindert Dreiflankenhaftung.

Innenbereich ohne Witterungseinfluss: Im Sanitärbereich auf Fliesen oder zwischen statischen Bauteilen ohne Temperaturschwankungen erfüllt Silikon die Anforderungen. Die UV-Belastung entfällt, mechanische Bewegungen sind minimal.

Reparaturfugen unter Vorbehalt: Als temporäre Maßnahme bei bestehenden Silikonfugen kann eine Sanierung mit hochwertigem Neutral-Silikon die Lebensdauer um 2-3 Jahre verlängern. Dies ist jedoch keine dauerhafte Lösung.

Unzulässige Anwendungen

Bauanschlussfuge Außen: Der Anschluss zwischen Blendrahmen und Mauerwerk unterliegt Bewegungen, die dauerhaft nicht kompensierbar sind. Die Kombination aus Holzbewegung, thermischer Ausdehnung und Setzung des Baukörpers übersteigt die Dehnfähigkeit von Silikon.

Wetterschenkel-Abdichtung: Am unteren Rahmenabschluss sammelt sich Schlagregenwasser. Hier ist die Beanspruchung maximal. Silikon versagt an diesem Punkt zwingend durch Kapillarwirkung.

Auf öligen Lasuren: Die Haftung von Silikon auf öl- oder wachshaltigen Holzschutzmitteln ist physikalisch nicht gegeben. Weichmacher aus dem Silikon lösen Bestandteile der Lasur, was zu klebrigen Rändern und Adhäsionsverlust führt.

KONSTRUKTIVE ALTERNATIVEN: ANSCHLUSSPROFILE UND DICHTBÄNDER

Die dauerhafte Abdichtung von Holzfenstern erfordert Systeme, die Bewegungen mechanisch aufnehmen statt durch Materialelastizität zu kompensieren.

Anschlussprofile mit EPDM-Dichtung

Laibungsprofile aus Kunststoff oder Aluminium mit integrierter EPDM-Dichtlippe schaffen eine definierte Bewegungsfuge. Das Profil wird am Mauerwerk befestigt, die Dichtlippe liegt am Blendrahmen an. Bei Holzbewegung verschiebt sich der Rahmen relativ zum Profil, die Dichtlippe bleibt in Kontakt.

Funktionsprinzip: Die Dichtigkeit entsteht durch Anpressdruck der Lippe, nicht durch Adhäsion. Ein Abriss ist physikalisch ausgeschlossen. EPDM ist anorganisch und bietet keinen Nährboden für Mikroorganismen. Die Alterungsbeständigkeit liegt bei über 30 Jahren.

Montagesequenz:

• Profil mit Dübeln oder Schrauben am Mauerwerk fixieren
• Anschluss zum Putz mit integriertem Gewebe herstellen
• Fenster einsetzen, Dichtlippe liegt am Rahmen an
• Keine Aushärtezeit, sofortige Belastbarkeit

Komprimierbänder für Bewegungsfugen

Imprägnierte Schaumstoffbänder werden vorkomprimiert geliefert. Nach Entfernung der Schutzfolie expandieren sie gegen die Bauteile. Die Expansion erzeugt Anpressdruck, der die Dichtigkeit herstellt.

Technische Eigenschaften:

• sd-Wert < 0,5 m: diffusionsoffen nach außen
• Rückstellkraft 15-40 N/cm: dauerhafte Anpressung
• Schlagregendichtheit nach DIN 18542 Klasse BG1 bis BG3
• Kompensation von Unebenheiten bis 5 mm

Dimensionierung: Die Fugenbreite muss 20-30% der Bandbreite im expandierten Zustand betragen. Ein 20 mm breites Band benötigt eine Fuge von 4-6 mm. Die Kompression beträgt dann 70-80%, was optimale Dichtwirkung garantiert.

Komprimierbänder dürfen nicht vorzeitig expandieren. Die Schutzfolie erst unmittelbar vor Montage entfernen. Bei Temperaturen unter 5°C ist die Rückstellkraft reduziert.

CHECKLISTE 1: VORBEREITUNG UND MATERIALAUSWAHL

• ☐ Bewegungsanalyse durchführen: Thermische Längenänderung des Rahmens berechnen (Breite × Ausdehnungskoeffizient × Temperaturdifferenz)
• ☐ Schlagregenbeanspruchung nach DIN 4108-3 ermitteln: Gebäudehöhe, Exposition, regionale Windlast
• ☐ Untergrund prüfen: Holzfeuchte messen (Zielwert < 15%), Oberflächenbeschaffenheit analysieren
• ☐ Materialkompatibilität sicherstellen: Lasur auf Öl-/Wachsbasis schließt Silikon aus
• ☐ sd-Werte abgleichen: Außenabdichtung muss diffusionsoffener sein als Innenabdichtung
• ☐ Fugengeometrie festlegen: Breite-zu-Tiefe-Verhältnis 2:1 bei Silikon, Kompression 70-80% bei Bändern
• ☐ Hinterfüllmaterial bereitstellen: Rundschnur aus PE-Schaum verhindert Dreiflankenhaftung

CHECKLISTE 2: QUALITÄTSKONTROLLE NACH MONTAGE

• ☐ Flankeninspektion mit Fühlerlehre: Spalt > 0,1 mm zwischen Dichtstoff und Substrat ist Defekt
• ☐ Blasenbildung im Lack prüfen: Indikator für Wasserhinterwanderung
• ☐ Konsistenzprüfung des Silikons: Kreidende oder spröde Oberfläche zeigt UV-Schädigung
• ☐ Holzfeuchtemessung hinter der Fuge: Werte > 18% deuten auf Abdichtungsversagen
• ☐ Anpressdruck bei Dichtbändern kontrollieren: Band muss 70-80% komprimiert sein
• ☐ Profilbefestigung überprüfen: Dübel/Schrauben dürfen keine Ausrisse im Mauerwerk zeigen
• ☐ Funktionstest bei Regen: Wassereintrittspunkte identifizieren und dokumentieren

FEHLERDIAGNOSE: SYMPTOM, URSACHE UND SANIERUNG

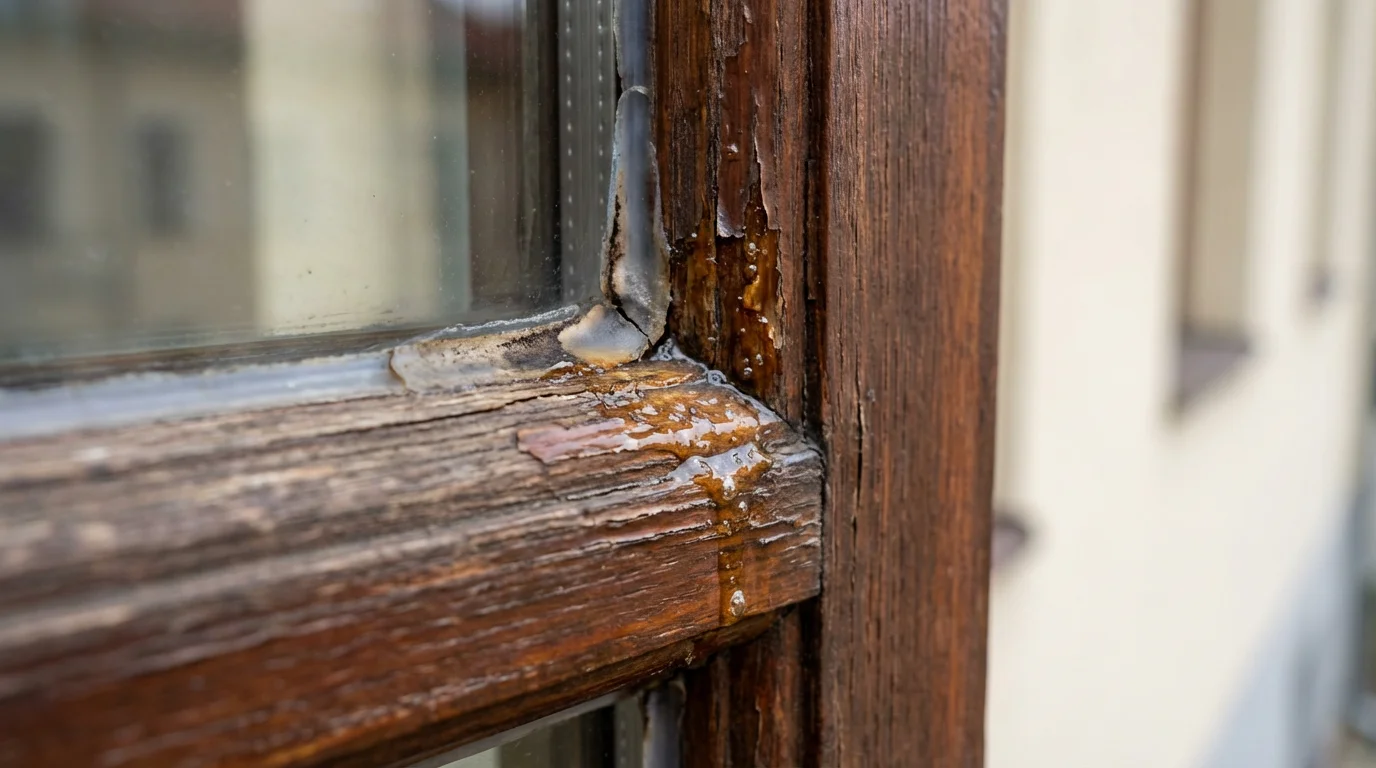

Symptom: Lackabplatzung am unteren Blendrahmen

Technische Ursache: Kapillare Wasserhinterwanderung der Silikonfuge. Wasser steht zwischen Dichtstoff und Holz, erhöht die Holzfeuchte lokal auf über 25%. Der Lack verliert die Haftung und wird von innen durch Quelldruck abgesprengt.

Diagnose: Holzfeuchtemessung direkt hinter der Fuge ergibt Werte > 20%. Visuelle Inspektion zeigt Flankenriss zwischen Silikon und Holz.

Sanierung:

• Silikon vollständig entfernen (mechanisch mit Cutter, Reste mit Silikonentferner)
• Holz freilegen und trocknen (Zielfeuchte < 15%)
• Faulstellen ausschleifen oder mit Holzhärter stabilisieren
• Lackschicht wiederherstellen
• Anschlussprofil mit EPDM-Lippe montieren oder diffusionsoffenes Komprimierband einsetzen

Symptom: Kohäsionsbruch (Riss mittig in der Silikonfuge)

Technische Ursache: Fuge zu schmal dimensioniert oder Bewegung übersteigt Dehnfähigkeit. Bei einer 5 mm breiten Fuge beträgt die maximale Bewegung 1,25 mm (25% Dehnung). Reale Rahmenbewegungen liegen oft darüber.

Diagnose: Riss verläuft mittig durch den Dichtstoff, Flanken sind intakt. Fugenbreite unter 8 mm bei Rahmenlängen > 1000 mm.

Sanierung:

• Fuge verbreitern auf mindestens 10 mm (oft konstruktiv nicht möglich)
• Alternative: Wechsel auf 3D-Anschlussprofil, das Bewegungen in allen Richtungen aufnimmt
• Bei temporärer Reparatur: Hochmodul-Silikon verwenden (höhere Rückstellkraft)

Symptom: Schwarze Verfärbung und Pilzbefall

Technische Ursache: Dauerhafte Holzfeuchte > 20% durch Wasserhinterwanderung. Silikon enthält organische Bestandteile, die als Nährboden für Schimmelpilze dienen. Fungizide im Dichtstoff sind nach 2-3 Jahren ausgewaschen.

Diagnose: Schwarze Verfärbung auf Silikon und angrenzendem Holz. Pilzmyzel bei mikroskopischer Untersuchung nachweisbar.

Sanierung:

• Befallenes Material vollständig entfernen
• Holz mit fungizider Lösung behandeln
• Trocknung auf Holzfeuchte < 15%
• Anorganisches Dichtungssystem (EPDM-Profil) einsetzen, das keinen Nährboden bietet

FAQ: TECHNISCHE KLÄRUNG KRITISCHER FRAGEN

Warum wird die Außenabdichtung als „Wartungsfuge“ bezeichnet, wenn wartungsfreie Alternativen existieren?

Der Begriff „Wartungsfuge“ ist eine juristische Konstruktion, um die Gewährleistung einzuschränken. Technisch ist eine Fuge, die regelmäßige Wartung erfordert, ein Indikator für systemisches Versagen. Anschlussprofile und Komprimierbänder sind wartungsfrei über die gesamte Lebensdauer des Fensters. Die Verwendung des Begriffs verschleiert, dass konstruktive Lösungen verfügbar sind, die keine zyklische Instandsetzung benötigen.

Welchen sd-Wert hat Silikon im Vergleich zur inneren Abdichtung, und welche Konsequenzen hat dies?

Silikon besitzt einen sd-Wert von 30-100 m, abhängig von der Schichtdicke. Die innere Abdichtung sollte nach RAL-Montage einen höheren sd-Wert aufweisen (Prinzip: innen dichter als außen). Wenn außen dichtes Silikon sitzt, kann Feuchtigkeit aus dem Raum nicht nach außen diffundieren. Sie kondensiert im Holzquerschnitt. Dies führt zu struktureller Schädigung. Diffusionsoffene Außenabdichtungen (sd < 0,5 m) ermöglichen Feuchteausgleich und verhindern Fäulnis.

Wie verhindert man Kapillarwirkung bei unvermeidbarem Flankenabriss?

Kapillarwirkung entsteht durch den Spalt zwischen Dichtstoff und Substrat. Bei adhäsionsbasierten Systemen (Silikon) ist ein Flankenabriss bei arbeitendem Holz unvermeidbar. Die einzige Lösung ist der Wechsel auf mechanische Dichtungssysteme. Anschlussprofile mit Dichtlippen haben keine Adhäsionsfläche, die abreißen könnte. Die Dichtlippe bleibt durch Anpressdruck in Kontakt, auch bei Bewegung. Komprimierbänder expandieren nach, wenn das Holz schwindet. Kapillarwirkung ist physikalisch ausgeschlossen.

Ist die Verträglichkeit zwischen Dichtstoff und Holzlasur geprüft?

Die chemische Kompatibilität wird selten systematisch geprüft. Weichmacher aus Silikon können Bestandteile öl- oder wachshaltiger Lasuren lösen. Dies führt zu klebrigen Rändern und Adhäsionsverlust. Vor Anwendung von Silikon auf lasierten Oberflächen ist ein Hafttest erforderlich: Dichtstoff auf Probestück auftragen, 24 Stunden aushärten lassen, Abzugsversuch durchführen. Bei Haftungsversagen ist Silikon ungeeignet. Mechanische Dichtungssysteme sind von der Oberflächenbeschaffenheit unabhängig.
