Fensterabnahme im Neubau: 7 Prüfpunkte gegen Montagefehler
Die Abnahme neu montierter Fenster ist kein administrativer Formalakt, sondern eine technische Prüfung mit rechtlichen und bauphysikalischen Konsequenzen. Eine Unterschrift unter das Abnahmeprotokoll ohne systematische Kontrolle legitimiert Montagefehler, die zu Energieverlusten, Schimmelbildung und vorzeitigem Beschlagsverschleiß führen. Die folgende Analyse definiert die notwendigen Prüfschritte zur Vermeidung verdeckter Konstruktionsfehler.
VERGLEICHSTABELLE: PRÜFMETHODEN UND IHRE AUSSAGEKRAFT
Die Wahl der Prüfmethode bestimmt, welche Fehlerquellen erkannt werden. Eine visuelle Kontrolle erfasst ausschließlich Oberflächenschäden, während geometrische und bauphysikalische Messungen konstruktive Defizite aufdecken.
| Prüfmethode | Nutzen | Vorteile | Nachteile |
|---|---|---|---|
| Visuelle Kontrolle | Erkennung von Oberflächenschäden | Schnelle Durchführung, keine Werkzeuge erforderlich | Wärmebrücken, Rahmenverzug und Dichtungsfehler bleiben unsichtbar |
| Funktionsprobe Öffnen/Schließen | Nachweis der Basisfunktion | Bestätigt mechanische Beweglichkeit | Falscher Anpressdruck und Beschlagsfehler werden nicht erkannt |
| Geometrische Vermessung | Nachweis der Einbaugenauigkeit | Erkennt Rahmenverzug und Montagefehler vor Abnahme | Erfordert Messwerkzeuge und technisches Verständnis |
| Bauanschlussprüfung | Nachweis der Dichtheit | Vermeidet Kondensatschäden und Wärmeverluste | Deckt Schwachstellen in der Ausführung auf, erfordert Fachkenntnis |
CHECKLISTE: VORBEREITUNG DER ABNAHME
Die Wirksamkeit der Abnahme hängt von der Verfügbarkeit geeigneter Messmittel ab. Folgende Werkzeuge ermöglichen die quantitative Bewertung der Montagequalität:
- Wasserwaage 2m Länge: Prüfung der lotrechten und waagerechten Ausrichtung
- Fühlerlehre oder Messkeil: Messung von Fugenbreiten und Falzluft
- Blatt Papier 80g/m²: Prüfung des Anpressdrucks der Dichtungen
- Taschenlampe: Erkennung von Oberflächenfehlern im Streiflicht
- Zollstock oder Maßband: Diagonalmessung zur Rechtwinkelkontrolle
- Kamera: Dokumentation erkannter Mängel
- Abnahmeprotokoll: Schriftliche Fixierung aller Prüfergebnisse
GEOMETRISCHE PRÜFUNG: RAHMENAUSRICHTUNG UND EINBAUGENAUIGKEIT
Die geometrische Präzision der Montage bestimmt die Funktionsfähigkeit und Lebensdauer des Fensters. Abweichungen von der Sollgeometrie führen zu ungleichmäßiger Belastung der Beschläge und vorzeitigem Verschleiß.
Diagonalmessung und Rechtwinkelkontrolle
Die Messung beider Rahmendiagonalen zeigt Verzug oder Verspannung. Bei rechteckigen Rahmen müssen beide Diagonalen identisch sein. Eine Differenz über 2-3 mm weist auf Montagefehler hin. Ursachen sind unzureichende Ausrichtung während der Montage oder nachträgliche Verformung durch falsche Befestigung.

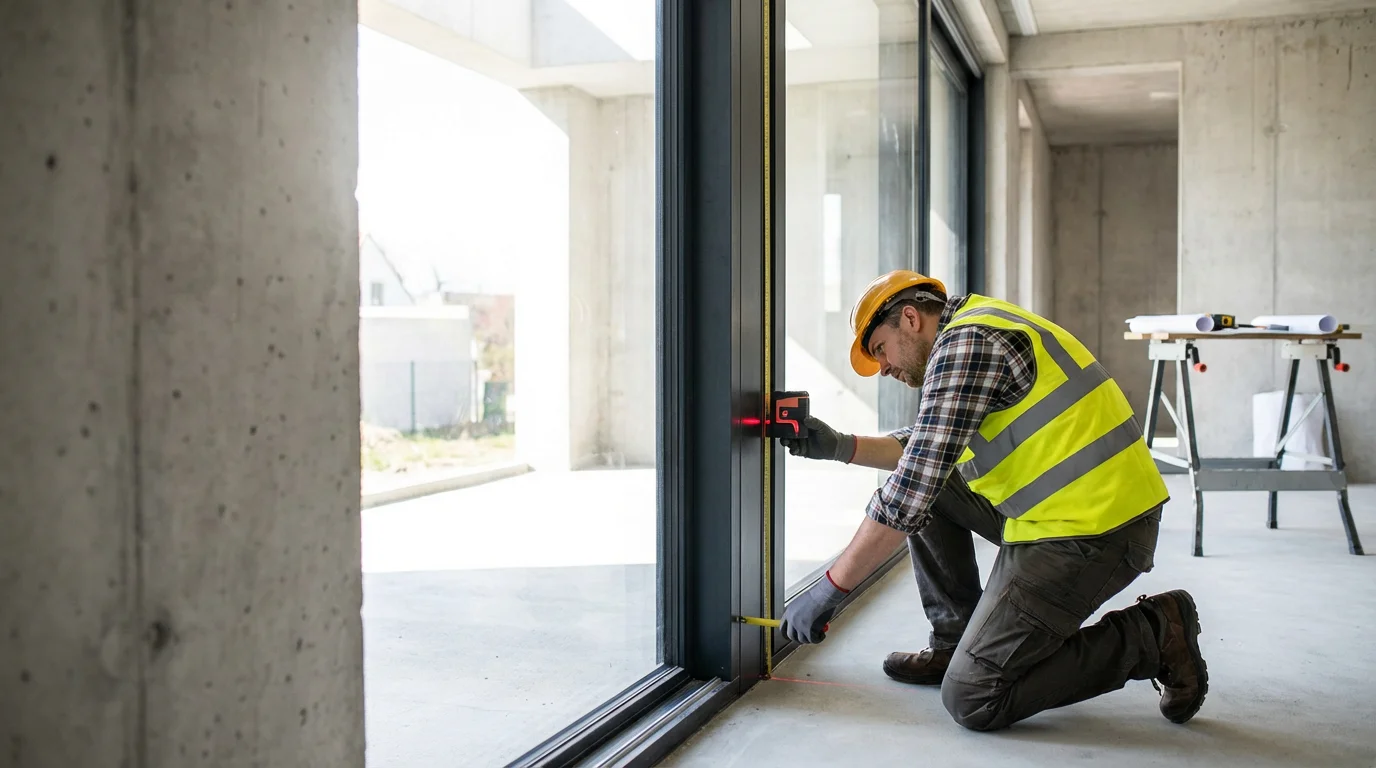

Lotrechte und waagerechte Ausrichtung
Rahmen müssen exakt lotrecht und waagerecht montiert sein. Abweichungen führen zu einseitiger Belastung der Scharniere und ungleichmäßigem Anpressdruck der Dichtungen. Die Prüfung erfolgt mit einer 2m-Wasserwaage an allen vier Rahmenseiten.

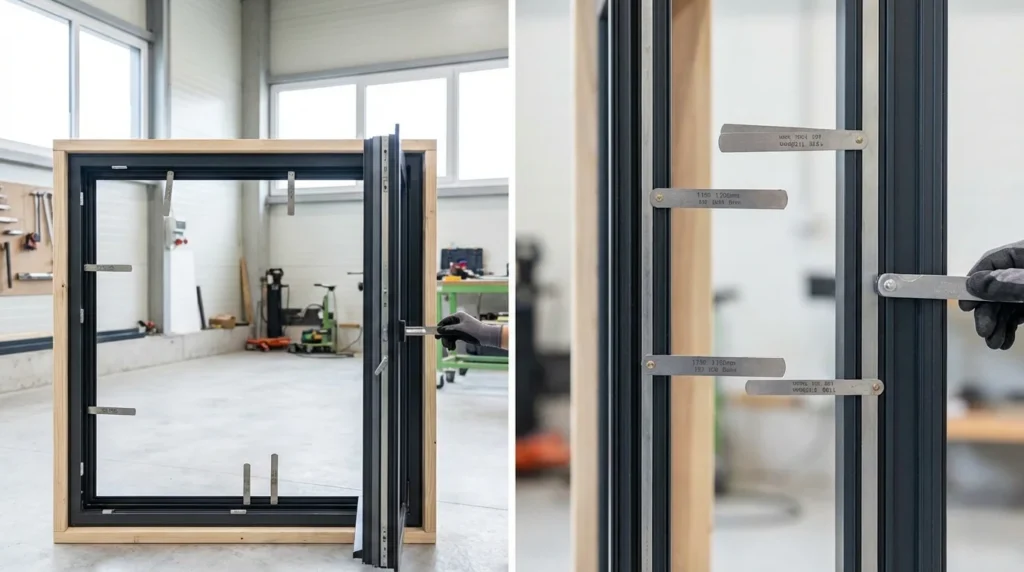

Falzluft und Spaltmaße
Der Abstand zwischen Flügelrahmen und Blendrahmen muss umlaufend konstant sein. Ungleichmäßige Spaltmaße zeigen fehlerhafte Verklotzung der Verglasung oder Verzug des Flügelrahmens. Die Messung erfolgt an mindestens vier Punkten pro Seite mit Fühlerlehre oder Messkeil.
FUNKTIONSPRÜFUNG: BESCHLÄGE UND FLÜGELBEWEGUNG
Die mechanische Funktion der Beschläge bestimmt Bedienbarkeit und Dichtheit. Fehlerhafte Einstellung führt zu erhöhtem Verschleiß und Energieverlusten.
Flügelbewegung und Eigengewicht
Der Fensterflügel wird auf 45° und 90° geöffnet und losgelassen. Er muss in der Position verbleiben. Selbstständiges Zuschlagen oder Aufschlagen zeigt fehlerhafte Montage außerhalb der Lotrechten. Ein schleifender Flügel am unteren Rahmen weist auf durchhängende Beschläge oder falsche Verklotzung hin.
Anpressdruck der Dichtungen
Ein Blatt Papier wird zwischen Rahmen und Flügel geklemmt. Bei geschlossenem Fenster muss das Papier festgehalten werden und darf sich nur mit deutlichem Widerstand herausziehen lassen. Lässt sich das Papier leicht entfernen, ist der Anpressdruck unzureichend. Die Prüfung erfolgt an mindestens acht Punkten umlaufend.
Beschlagsfunktion und Griffbedienung
Der Fenstergriff muss sich ohne übermäßige Kraft in alle Positionen drehen lassen. Schwergängigkeit oder Blockierung zeigt Kollision der Schließzapfen mit den Schließblechen. Ursache ist fehlerhafte Falzluft oder falsche Beschlagseinstellung.
CHECKLISTE: ABNAHMEPROTOKOLL GEOMETRIE UND FUNKTION
Die systematische Dokumentation aller Prüfpunkte sichert rechtliche Nachweisbarkeit. Folgende Punkte müssen protokolliert werden:
- Diagonalmaße: Differenz zwischen beiden Diagonalen in mm
- Lotrechte Ausrichtung: Abweichung in mm pro Meter an allen vier Seiten
- Falzluft: Spaltmaße oben, unten, links, rechts in mm
- Flügelbewegung: Eigengewicht, Schleifstellen, Bewegungsverhalten
- Anpressdruck: Ergebnis Papiertest an acht Messpunkten
- Griffbedienung: Leichtgängigkeit, Blockierungen, Schwergängigkeit
- Oberflächenzustand: Kratzer, Beschädigungen, Verschmutzungen
BAUANSCHLUSSPRÜFUNG: DICHTHEIT UND WÄRMESCHUTZ
Der Anschluss zwischen Fensterrahmen und Mauerwerk bestimmt die bauphysikalische Funktion. Fehlerhafte Abdichtung führt zu Wärmeverlusten, Zugluft und Kondensatschäden.
Innere Abdichtung: Dampfdiffusionsdichtheit
Die raumseitige Abdichtung muss dampfdiffusionsdichter ausgeführt sein als die außenseitige. Dies verhindert das Eindringen feuchter Raumluft in die Dämmebene. Übliche Materialien sind Dichtbänder oder Acryl-Dichtstoffe. Die Abdichtung muss lückenlos und vollflächig verklebt sein.
Äußere Abdichtung: Schlagregendichtheit
Die außenseitige Abdichtung muss schlagregendicht und dampfdurchlässig sein. Dies ermöglicht das Austrocknen von Baufeuchte nach außen. Montageschaum allein erfüllt diese Anforderung nicht. Erforderlich sind diffusionsoffene Dichtbänder oder Folien nach RAL-Leitfaden.

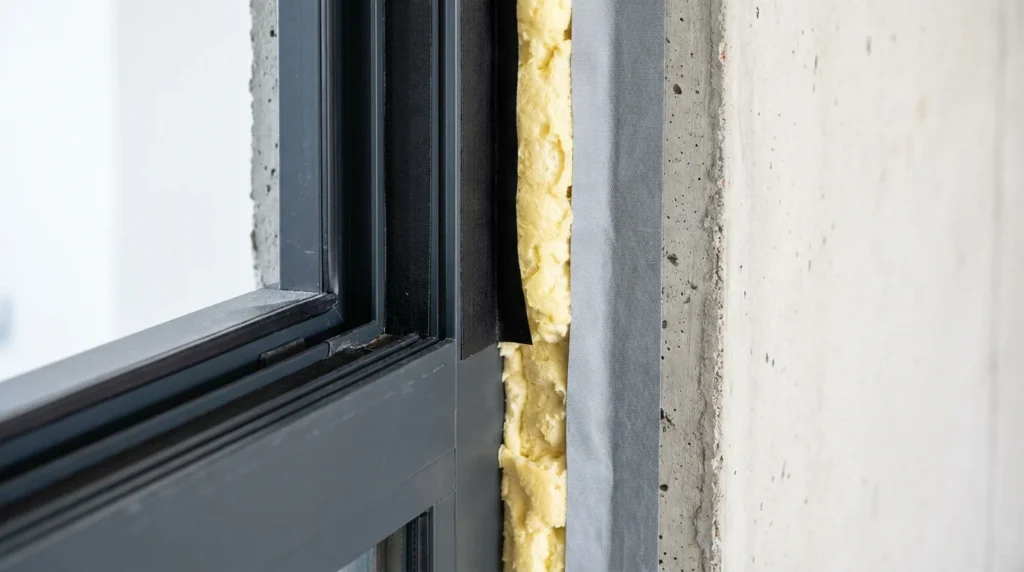

Dämmung der Montagefuge
Die Montagefuge muss vollständig mit Dämmstoff ausgefüllt sein. Hohlräume führen zu Wärmebrücken und Kondensatbildung. Die Dämmebene muss die innere und äußere Abdichtung verbinden und darf keine Unterbrechungen aufweisen.
FEHLERDIAGNOSE: SYMPTOME UND LÖSUNGEN
Die folgende Übersicht ermöglicht die Zuordnung beobachteter Symptome zu technischen Ursachen und definiert erforderliche Korrekturmaßnahmen.
Schwergängiger Fenstergriff
- Symptom: Griff lässt sich nur mit Kraftaufwand drehen
- Ursache: Schließzapfen kollidieren mit Schließblechen durch fehlerhafte Falzluft
- Lösung: Beschlagsjustierung an Ecklagern und Scherenlagern, keine Gewaltanwendung
Kondensat an der Laibung
- Symptom: Feuchtigkeitsbildung im Bereich des Mauerwerksanschlusses
- Ursache: Wärmebrücke durch fehlende oder fehlerhafte Dämmung der Montagefuge
- Lösung: Rückbau der Laibungsverkleidung, fachgerechte Neuabdichtung nach RAL-Leitfaden
Durchhängender Flügelrahmen
- Symptom: Flügel schleift nach kurzer Nutzungsdauer am unteren Rahmen
- Ursache: Fehlerhafte Verklotzung der Verglasung, Lastabtragung nicht zum Scharnier
- Lösung: Glasleisten entfernen, Scheibe neu verklotzen mit druckfesten Klötzen
Zugluft bei geschlossenem Fenster
- Symptom: Luftbewegung spürbar, erhöhte Heizkosten
- Ursache: Unzureichender Anpressdruck der Dichtungen oder undichte Montagefuge
- Lösung: Beschlagsjustierung zur Erhöhung des Anpressdrucks, Nachbesserung der Fugenabdichtung
OBERFLÄCHENPRÜFUNG UND DOKUMENTATION
Beschädigungen der Oberflächen beeinträchtigen Korrosionsschutz und Optik. Die Prüfung erfolgt aus 1 Meter Abstand bei diffusem Licht sowie im Streiflicht zur Erkennung von Mikrorissen.
Rahmen- und Flügeloberflächen
Kratzer, Einschlüsse und Beschädigungen der Beschichtung sind Angriffspunkte für Korrosion. Eloxal- und Lackschichten müssen intakt und gleichmäßig sein. Flex-Funken oder Einbrände von Montagewerkzeugen sind Mängel.
Verglasungsqualität
Glasscheiben werden auf Einschlüsse, Kratzer und Beschädigungen geprüft. Die Prüfung erfolgt von beiden Seiten. Beschädigte Scheiben müssen vor Abnahme ausgetauscht werden.
Vollständigkeit der Dokumentation
Folgende Unterlagen müssen bei Abnahme vorliegen:
- Fachunternehmererklärung nach RAL
- CE-Leistungserklärung des Herstellers
- U-Wert-Berechnung für Fenster und Verglasung
- Wartungs- und Bedienungsanleitung
- Statischer Nachweis der Befestigung bei Sonderkonstruktionen
FAQ: TECHNISCHE FRAGEN ZUR FENSTERABNAHME
Wie groß darf die Diagonaldifferenz bei Fensterrahmen sein?
Die Differenz zwischen beiden Diagonalen sollte 2-3 mm nicht überschreiten. Größere Abweichungen zeigen Rahmenverzug oder fehlerhafte Montage. Die zulässige Toleranz hängt von der Rahmengröße ab, wobei größere Rahmen größere absolute Abweichungen aufweisen dürfen. Entscheidend ist die Funktionsfähigkeit der Beschläge und die gleichmäßige Falzluft.
Welche Anforderungen gelten für die Montagefuge?
Die Montagefuge muss nach RAL-Leitfaden dreischichtig ausgeführt sein: Innenseitig dampfdiffusionsdicht, mittlere Ebene wärmedämmend, außenseitig schlagregendicht und dampfdurchlässig. Montageschaum allein erfüllt diese Anforderungen nicht. Die Abdichtung muss lückenlos sein und darf keine Wärmebrücken aufweisen.
Wie wird der Anpressdruck der Dichtungen geprüft?
Der Papiertest ist die einfachste Methode: Ein Blatt Papier wird zwischen Rahmen und Flügel geklemmt und das Fenster geschlossen. Das Papier muss festgehalten werden und darf sich nur mit deutlichem Widerstand herausziehen lassen. Die Prüfung erfolgt an mindestens acht Punkten umlaufend. Unzureichender Anpressdruck führt zu Energieverlusten und Zugluft.
Welche Folgen hat eine fehlerhafte Verklotzung der Verglasung?
Fehlerhafte Verklotzung führt zu ungleichmäßiger Lastabtragung im Flügelrahmen. Das Eigengewicht der Scheibe verformt den Rahmen, wodurch der Flügel durchhängt und am unteren Rahmen schleift. Die Tragklötze müssen druckfest sein und die Last zum unteren Scharnier ableiten. Distanzklötze verhindern seitliches Verrutschen der Scheibe.
Wann beginnt die Gewährleistungsfrist bei Fenstern?
Die Gewährleistungsfrist beginnt mit der Abnahme der Leistung. Ohne schriftliche Abnahme oder bei fehlender Dokumentation kann der Beginn der Frist strittig sein. Mängel, die bei der Abnahme erkennbar waren und nicht gerügt wurden, können später nicht mehr geltend gemacht werden. Daher ist eine systematische Prüfung mit Protokollierung zwingend erforderlich.
Was ist bei der Prüfung der Beschlagsfunktion zu beachten?
Die Beschläge müssen leichtgängig funktionieren und dürfen nicht blockieren. Der Fenstergriff muss sich ohne übermäßige Kraft in alle Positionen drehen lassen. Schwergängigkeit zeigt Kollision der Schließzapfen mit den Schließblechen. Die Prüfung umfasst alle Öffnungsarten: Drehen, Kippen und bei Dreh-Kipp-Fenstern beide Funktionen nacheinander. Fehlbedienungssperren müssen funktionieren.
FAZIT: SYSTEMATISCHE PRÜFUNG VERHINDERT FOLGESCHÄDEN
Die Fensterabnahme ist eine technische Prüfung, die geometrische Präzision, funktionale Zuverlässigkeit und bauphysikalische Dichtheit nachweisen muss. Fehlerhafte Montage führt zu Energieverlusten, vorzeitigem Verschleiß und Kondensatschäden. Die systematische Kontrolle von Geometrie, Spaltmaßen, Flügelbewegung, Beschlagseinstellung, Oberflächenzustand, Fugendichtheit und Dokumentation verhindert die Abnahme mangelhafter Leistungen. Eine vollständige Protokollierung sichert rechtliche Nachweisbarkeit. Der nächste Schritt ist die Beauftragung qualifizierter Fachunternehmen und die Vereinbarung detaillierter Abnahmekriterien vor Montagebeginn.
