Blower-Door-Test: Sieben typische Leckagen am Fensteranschluss – Forensische Analyse und Prüfprotokoll
EINLEITUNG: LUFTDICHTHEIT ALS QUALITÄTSNACHWEIS
Der Blower-Door-Test quantifiziert die Luftdichtheit eines Gebäudes durch Druckdifferenzmessung. Bei einem Prüfdruck von 50 Pascal werden Leckagen sichtbar, die im Normalbetrieb zu erhöhten Transmissionswärmeverlusten, Kondensatbildung in der Baukonstruktion und reduzierten Schallschutzwerten führen. Der Fensteranschluss bildet dabei eine kritische Schnittstelle zwischen Baukörper und Bauteil. Sieben typische Schwachstellen dominieren die Fehlerstatistik deutscher Baustellen. Diese Analyse dokumentiert Ursachen, Nachweisverfahren und Korrekturmaßnahmen für den deutschen Markt.

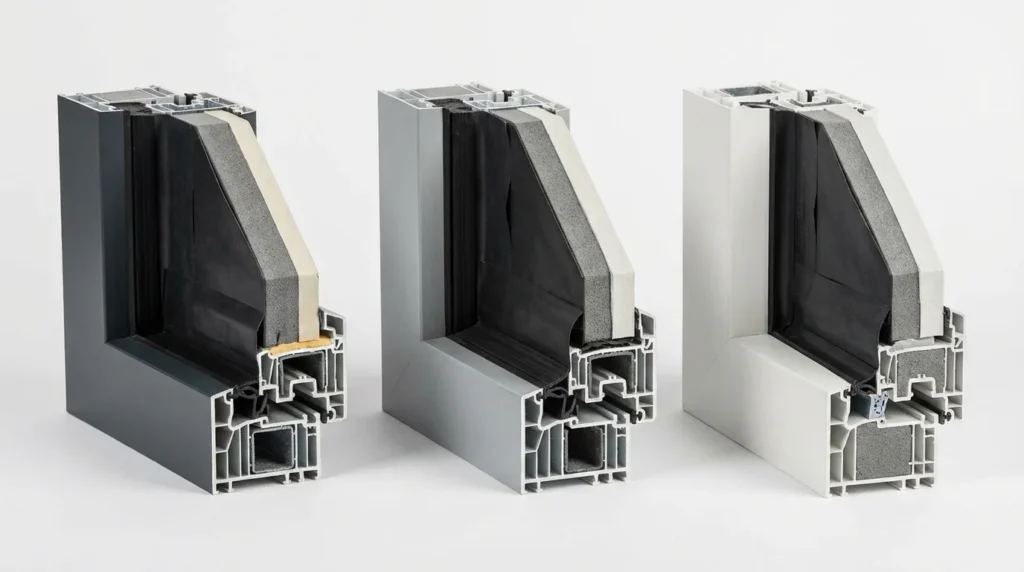

SYSTEMVERGLEICH: ABDICHTUNGSVARIANTEN AM FENSTERANSCHLUSS
Die Wahl des Abdichtungssystems bestimmt die Dauerhaftigkeit der Luftdichtheit. Folgende Tabelle vergleicht marktübliche Optionen:
| SYSTEM | TECHNISCHER NUTZEN | VERARBEITUNGSVORTEIL | BAUPHYSIKALISCHER NACHTEIL |
|---|---|---|---|
| PU-Schaum ohne Folien | Schnelle Füllung des Fugenraums | Reduzierte Montagezeit | UV-Degradation, fehlende Dampfsperre, Verlust der Luftdichtheit nach 24-36 Monaten |
| Acrylfuge innen | Optischer Abschluss | Geringe Materialkosten | Rissbildung bei thermischer Dehnung >2mm, keine Funktion als Dampfbremse |
| Putzanschlussleiste (einfach) | Definierte Anschlusskante | Kaschierung unebener Laibungen | Adhäsionsversagen bei Bauteilsetzung, Hinterströmung |
| RAL-Montage (3-Ebenen) | Dauerhafte Trennung der Funktionsebenen | Keine Verarbeitungsvorteile | Höherer Material- und Zeitaufwand, jedoch einzige normkonforme Lösung |
DIE SIEBEN HÄUFIGSTEN LECKAGEPUNKTE: TECHNISCHE ANALYSE
1. ECKBEREICHE: GEOMETRISCHE DISKONTINUITÄT
URSACHE UND MECHANISMUS
Die Eckausbildung erfordert die dreidimensionale Umlenkung eines zweidimensionalen Dichtbandes. Wird das Band in der Ecke geschnitten oder unter Spannung gesetzt, entstehen Kapillarkanäle. Die Zugspannung führt innerhalb von 6-12 Monaten zum Adhäsionsversagen an der Klebefläche.
NACHWEIS AUF DER BAUSTELLE
- Visuelle Prüfung auf Materialspannung (Band darf nicht gestrafft sein)

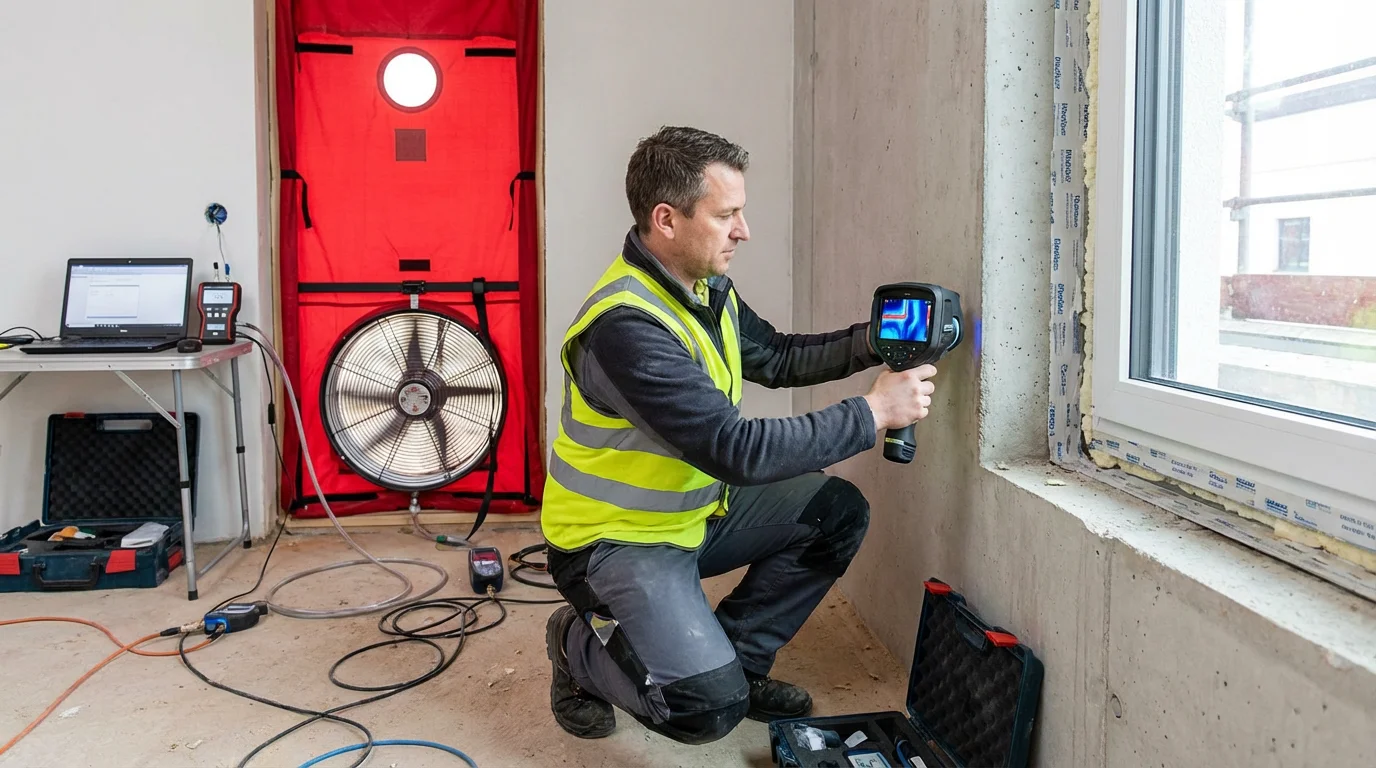

- Thermografische Aufnahme bei Druckdifferenz zeigt Kaltluftfahnen
- Manuelle Prüfung der Eckfalte auf Hohlräume
KORREKTURMASSNAHME
Einsatz vorgefertigter Eckformteile oder fachgerechte Schlaufenlegung mit mindestens 20 mm Materialreserve. Das Band muss spannungsfrei in der Ecke liegen.
2. BANDSTÖSSE: ADHÄSIONSVERSAGEN AN ÜBERLAPPUNGEN
URSACHE UND MECHANISMUS
Dichtbänder werden in Rollenware geliefert. An Stößen muss eine kraftschlüssige Verbindung hergestellt werden. Überlappungen unter 100 mm oder Verklebung auf staubigem Untergrund führen zu Schubspannungen, die die Klebkraft übersteigen.
NACHWEIS AUF DER BAUSTELLE
- Messung der Überlappungsbreite (Soll: ≥100 mm)
- Prüfung auf Faltenbildung innerhalb der Überlappung
- Kontrolle des Anpressdrucks (Andrückrolle erforderlich)
KORREKTURMASSNAHME
Untergrundvorbehandlung mit Primer bei sandenden Oberflächen. Überlappung mindestens 100 mm. Vollflächige Verpressung mit Andrückrolle bei Mindesttemperatur +5°C.
3. INSTALLATIONSDURCHFÜHRUNGEN: FEHLENDE MANSCHETTIERUNG
URSACHE UND MECHANISMUS
Kabel für Rollladensteuerung, Alarmanlagen oder Sensoren durchdringen die Luftdichtheitsebene. PU-Schaum als alleinige Abdichtung versagt, da er keine dauerhafte Verbindung zu glatten Kabeloberflächen herstellt und mikroskopische Risse aufweist.
NACHWEIS AUF DER BAUSTELLE
- Rauchgasprüfung während des Blower-Door-Tests
- Visuelle Kontrolle auf EPDM-Dichtmanschetten
- Prüfung, ob Kabelbündel einzeln oder gemeinsam geführt sind
KORREKTURMASSNAHME

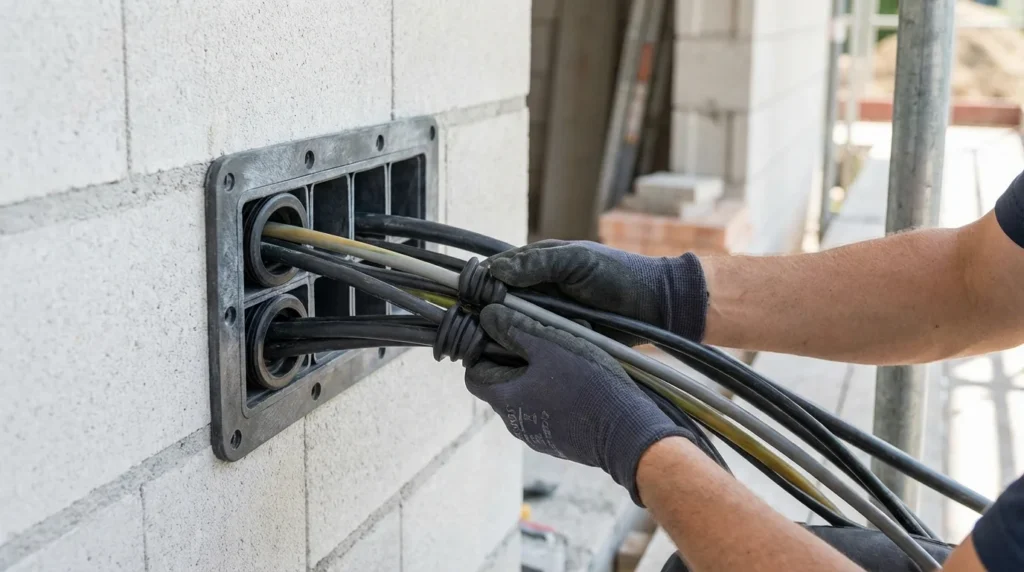

Einsatz von Kabeldurchführungsmanschetten mit EPDM-Dichtlippen. Jedes Kabel einzeln abdichten. Bei Kabelbündeln: Mehrkammer-Durchführungssysteme verwenden.
4. PUTZANSCHLUSS: SUBSTANZDEFIZIT DES UNTERGRUNDES
URSACHE UND MECHANISMUS
Die Verklebung erfolgt direkt auf unbehandeltem Mauerwerk mit Fehlstellen, Ausbrüchen oder Fugenmörtelrückständen. Die effektive Klebefläche reduziert sich auf 30-50% der Bandbreite. Luftströmung erfolgt nicht durch, sondern unter dem Band.
NACHWEIS AUF DER BAUSTELLE
- Prüfung auf Glattstrich in der Laibung vor Fenstermontage
- Haftzugprobe am Mauerwerk (Mindestanforderung: 0,08 N/mm²)
- Kontrolle der Primer-Anwendung bei sandenden Untergründen
KORREKTURMASSNAHME
Erstellung eines Glattstrichs zur Egalisierung der Laibung. Mindestdicke 5 mm. Trocknungszeit einhalten. Bei hochporösen Steinen: Grundierung mit Tiefenprimer.
5. FENSTERBANKANSCHLUSS: THERMISCHE SCHWACHSTELLE
URSACHE UND MECHANISMUS
Der Bereich unter dem Fensterbankanschlussprofil bildet einen Hohlraum zwischen Mauerwerk und Fensterbankblech. Fehlt hier die Luftdichtheitsebene, strömt kalte Außenluft bis unter den Innenputz. Kondensatausfall an der Innenseite ist die Folge.
NACHWEIS AUF DER BAUSTELLE
- Kontrolle der durchgehenden Dichtebene unter dem Anschlussprofil
- Prüfung auf kraftschlüssige Unterfütterung (keine Hohlmontage)
- Thermografische Aufnahme im Winter
KORREKTURMASSNAHME
Vollflächige Folienabdichtung unter dem Fensterbankprofil vor Montage der Fensterbank. Anschluss an die innere Dichtebene mit sd-Wert >2 m.
6. DAMPFBREMSANSCHLUSS: DISKONTINUITÄT DER SPERRSCHICHT
URSACHE UND MECHANISMUS
Der Anschluss der raumseitigen Dampfbremse an den Fensterrahmen erfolgt oft unter Zugspannung. Thermische Längenänderungen des Rahmens führen zu Schubkräften, die die Verklebung ablösen. Feuchtigkeit diffundiert in die Dämmebene.
NACHWEIS AUF DER BAUSTELLE
- Prüfung auf Zugentlastungsschlaufe (Materialreserve mindestens 30 mm)
- Kompatibilitätsprüfung Klebeband zu Dampfbremsfolie (Datenblattabgleich)
- Feuchtemessung in der Laibungsdämmung nach erster Heizperiode
KORREKTURMASSNAHME
Zugentlastungsschlaufe einarbeiten. Verklebung auf dem Blendrahmen, nicht auf der Laibung. Verwendung von Systemklebebändern des Folienherstellers.
7. ROLLLADENKASTEN: KONSTRUKTIVE LECKAGE
URSACHE UND MECHANISMUS
Aufsatzrollladenkästen bilden eine massive Wärmebrücke. Revisionsdeckel sind selten luftdicht ausgeführt. Die Gurtdurchführung stellt eine direkte Verbindung zwischen Innen- und Außenluft dar. Bei 50 Pascal Druckdifferenz entstehen hier messbare Volumenströme.
NACHWEIS AUF DER BAUSTELLE
- Kontrolle der Dichtungen am Revisionsdeckel
- Prüfung der Gurtdurchführung auf Dichtungseinsätze
- Kontrolle der Anschlussfuge Kasten zu Fensterrahmen
KORREKTURMASSNAHME
Einsatz von Bürstendichtungen an der Gurtdurchführung. Umlaufende EPDM-Dichtung am Revisionsdeckel. Verklebung der Kastenfuge zum Fensterrahmen mit Kompriband.
[OBRAZEK_3]
FEHLERDIAGNOSE: SYMPTOM, URSACHE, LÖSUNG
SYMPTOM: ZUGERSCHEINUNG IN DER LAIBUNG
- Ursache: Fehlender Glattstrich, Verklebung auf unbehandeltem Hochlochziegel
- Lösung: Rückbau, Erstellung Glattstrich, Neuverklebung nach Trocknung
SYMPTOM: KONDENSAT IN DEN ECKEN
- Ursache: Dichtband unter Spannung oder geschnitten, Kapillareffekt
- Lösung: Einsatz von Eckformteilen oder spannungsfreie Schlaufenlegung
SYMPTOM: PFEIFGERÄUSCHE BEI WIND
- Ursache: Fehlende Luftdichtheitsschicht unter Fensterbank
- Lösung: Volleingebettete Folienabdichtung unter Fensterbankprofil
SYMPTOM: ERHÖHTE HEIZKOSTEN TROTZ DÄMMUNG
- Ursache: Hinterströmung der Dämmebene durch undichte Anschlüsse
- Lösung: Blower-Door-Test mit Leckageortung, punktuelle Nachbesserung
CHECKLISTE 1: VORBEREITUNG VOR DEM BLOWER-DOOR-TEST
Diese Punkte müssen vor der Druckprüfung abgeschlossen sein:
- Glattstrich in allen Laibungen erstellt und getrocknet
- Nassputzarbeiten abgeschlossen, Restfeuchte <4%
- Fensterbankanschlüsse unterseitig abgedichtet
- Alle Kabeldurchführungen mit Manschetten versehen
- Rollladenkästen geschlossen und verriegelt
- Siphons der Kondensatleitungen gefüllt
- Dunstabzugshaube verschlossen
- Kaminofen-Zuluft geschlossen
CHECKLISTE 2: QUALITÄTSKONTROLLE AM FENSTERANSCHLUSS
Prüfpunkte für die baubegleitende Qualitätssicherung:
- Kleberaupen vollflächig verpresst, keine punktuelle Verklebung
- Eckausbildung ohne Zugspannung, Material liegt locker
- Überlappungen mindestens 100 mm breit
- Untergrund entstaubt oder grundiert
- Materialkompatibilität geprüft (sd-Werte dokumentiert)
- Anpressdruck mit Andrückrolle aufgebracht
- Durchdringungen einzeln manschettiert
- Zugentlastungsschlaufen an Dampfbremse vorhanden
DOKUMENTATIONSPROTOKOLL FÜR DIE BAUSTELLE
Dieses Protokoll dient der Qualitätssicherung und Beweissicherung bei späteren Mängelrügen.
OBJEKT: _________________________________
DATUM: _________________ PRÜFER: _________________________________
| PRÜFBEREICH | BEFUND IST-ZUSTAND | FOTO-NR. | FREIGABE | UNTERSCHRIFT |
|---|---|---|---|---|
| 1. Eckausbildung | □ Luftdicht □ Spannung □ Defekt | □ Ja □ Nein | ||
| 2. Folienstöße | □ ≥100mm □ <100mm □ Offen | □ Ja □ Nein | ||
| 3. Durchführungen | □ Manschette □ Schaum □ Offen | □ Ja □ Nein | ||
| 4. Putzanschluss | □ Glattstrich □ Rohbau | □ Ja □ Nein | ||
| 5. Fensterbank | □ Abgedichtet □ Hohlraum | □ Ja □ Nein | ||
| 6. Dampfbremse | □ Zugentlastet □ Spannung | □ Ja □ Nein | ||
| 7. Rollladenkasten | □ Luftdicht □ Leckage | □ Ja □ Nein |
BEMERKUNGEN:
_________________________________________________________________
_________________________________________________________________
FAQ: TECHNISCHE FRAGEN ZUR FENSTERANSCHLUSS-ABDICHTUNG
FRAGE 1: WELCHER SD-WERT IST FÜR DIE INNERE DICHTEBENE ERFORDERLICH?
Die innere Dichtebene muss als Dampfbremse fungieren. Der sd-Wert sollte mindestens 2 Meter betragen, bei Holzrahmenbau mindestens 5 Meter. Acrylfugen erreichen typischerweise nur sd = 0,2 m und sind daher ungeeignet. Die äußere Dichtebene muss diffusionsoffen sein (sd < 0,5 m), um Austrocknung nach außen zu ermöglichen.
FRAGE 2: KANN PU-SCHAUM ALLEIN DIE LUFTDICHTHEIT GEWÄHRLEISTEN?
PU-Schaum ist ein Dämmstoff, kein Dichtstoff. Er unterliegt UV-Degradation und mechanischer Alterung. Nach 24-36 Monaten entstehen mikroskopische Risse. Eine dauerhafte Luftdichtheit erfordert zusätzliche Folienabdichtung gemäß RAL-Montage. PU-Schaum dient ausschließlich der mittleren Funktionsebene (Wärmedämmung).
FRAGE 3: WIE WIRD DIE LUFTDICHTHEIT UNTER DER FENSTERBANK SICHERGESTELLT?
Das Fensterbankanschlussprofil muss auf einer durchgehenden Dichtebene montiert werden. Diese wird durch eine Folienbahn unter dem Profil realisiert, die an die innere Dichtebene der Laibung angeschlossen wird. Der Hohlraum zwischen Profil und Mauerwerk wird mit PU-Schaum verfüllt. Die Fensterbank selbst wird kraftschlüssig auf das Profil montiert.
FRAGE 4: WELCHE ANFORDERUNGEN GELTEN FÜR DEN UNTERGRUND?
Der Untergrund muss tragfähig, trocken, staub- und fettfrei sein. Bei sandenden Oberflächen ist eine Grundierung mit Tiefenprimer erforderlich. Die Haftzugfestigkeit muss mindestens 0,08 N/mm² betragen. Unebene Laibungen erfordern einen Glattstrich mit mindestens 5 mm Dicke. Die Restfeuchte darf 4% nicht überschreiten.
FRAGE 5: WIE WERDEN ROLLLADENKÄSTEN LUFTDICHT ANGESCHLOSSEN?
Der Rollladenkasten muss als geschlossenes System behandelt werden. Die Anschlussfuge zum Fensterrahmen wird mit vorkomprimiertem Dichtband (BG1) abgedichtet. Die Gurtdurchführung erhält eine Bürstendichtung. Der Revisionsdeckel benötigt eine umlaufende EPDM-Dichtung. Bei Aufsatzkästen ist zusätzlich die Fuge zum Mauerwerk abzudichten.
FRAGE 6: WELCHE TOLERANZEN GELTEN BEI DER BLOWER-DOOR-PRÜFUNG?
Für Neubauten gilt gemäß EnEV ein n50-Wert von maximal 1,5 h⁻¹ bei Gebäuden mit Lüftungsanlage und 3,0 h⁻¹ bei natürlicher Lüftung. Passivhäuser erfordern n50 ≤ 0,6 h⁻¹. Diese Werte sind Grenzwerte, keine Zielwerte. Eine fachgerechte Ausführung erreicht deutlich niedrigere Werte. Es existieren keine „baustellenüblichen Toleranzen“ – die Physik kennt nur dicht oder undicht.
FAZIT: LUFTDICHTHEIT ALS BINÄRES QUALITÄTSMERKMAL
Die Luftdichtheit eines Gebäudes ist keine graduelle Eigenschaft, sondern ein binärer Zustand. Die analysierten sieben Leckagepunkte am Fensteranschluss sind keine Zufallsprodukte, sondern systematische Schwachstellen bei unzureichender Ausführungsqualität. Die Eckausbildung erfordert spannungsfreie Materialführung oder Formteile. Bandstöße benötigen Überlappungen von mindestens 100 mm auf grundiertem Untergrund. Der Putzanschluss funktioniert nur auf egalisiertem Untergrund. Ein Blower-Door-Test ohne vorherige Kontrolle dieser Punkte ist wertlos. Die Dokumentation mittels Prüfprotokoll sichert die Qualität und dient der juristischen Absicherung. Der nächste praktische Schritt: Implementierung der Checklisten in die baubegleitende Qualitätskontrolle und Durchführung von Zwischenprüfungen vor Abschluss der nachfolgenden Gewerke.
