Vorwandmontage in der Dämmebene: Statik ist kein Bauchgefühl
Die Vorwandmontage schwerer 3-fach-Verglasungen und Hebeschiebetüren in der Dämmebene stellt höchste statische Anforderungen. Der Einsatz ungeprüfter Baumarktwinkel anstelle zertifizierter Konsolensysteme führt zu kalkulierbarem Versagen durch plastisches Fließen, Funktionsverlust und Garantieansprüchen. Die physikalischen Gesetze der Lastableitung bei exzentrischer Belastung lassen keinen Interpretationsspielraum zu.
LASTABLEITUNG BEI EXZENTRISCHER BELASTUNG: DIE PHYSIKALISCHE AUSGANGSLAGE

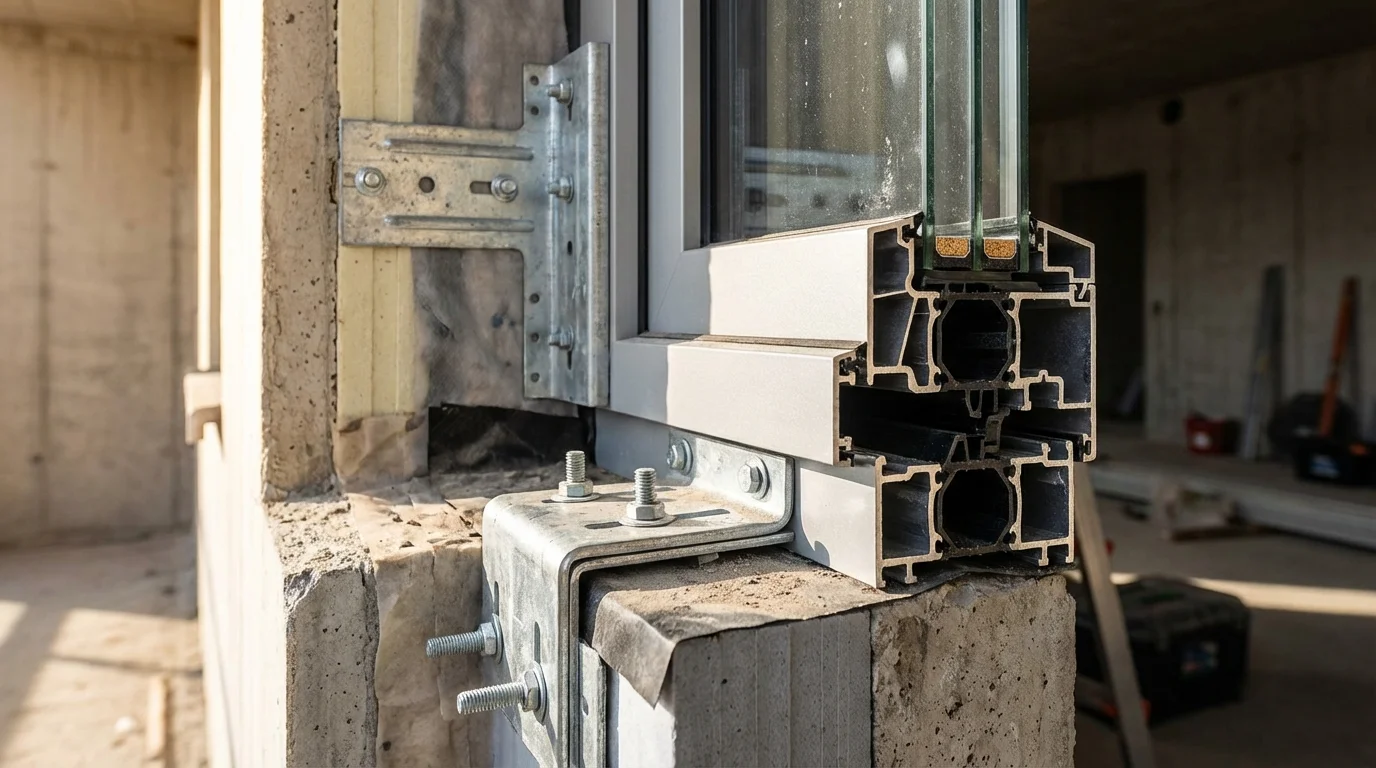

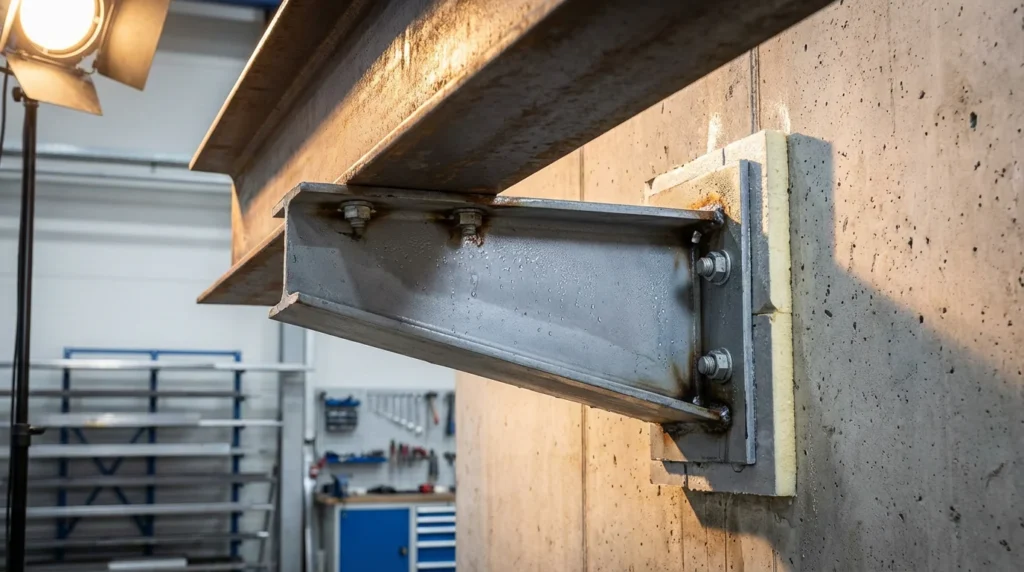

Die Montage von Fensterelementen in der Dämmebene erfordert die Ableitung vertikaler und horizontaler Lasten über eine Auskragung von typischerweise 180 bis 240 mm. Ein modernes HS-Portal mit 3-fach-Verglasung erreicht Gewichte zwischen 300 und 600 kg. Diese Last wirkt als Biegemoment auf die Befestigungskonstruktion.
Die Problematik entsteht durch die Hebelwirkung: Bei 180 mm Auskragung und 450 kg Elementgewicht entsteht ein Biegemoment von 81 Nm pro Befestigungspunkt. Ungeprüfte Stahlwinkel aus dem Baumarkt sind für Scherkräfte konzipiert, nicht für Dauerbiegebelastung. Das Material kriecht unter permanenter Last – bereits 2 mm Durchbiegung führen bei HS-Portalen zu Funktionsausfall durch erhöhte Bedienkräfte und Beschlagversagen.
Die thermische Problematik verschärft die Situation: Durchgehende Stahlkonsolen ohne thermische Trennung erzeugen Wärmebrücken mit Psi-Werten bis 0,15 W/mK, was zu Oberflächentemperaturen unter 12,6°C und damit zu Schimmelbildung führt.
SYSTEMVERGLEICH: GEPRÜFTE KONSOLEN VERSUS BAUMARKTLÖSUNGEN
| Option | Technische Eigenschaften | Vorteile | Nachteile |
|---|---|---|---|
| Baumarktwinkel (ungeprueft) | Stahlguete S235 oder unbekannt, keine Typenstatik, keine thermische Trennung, Korrosionsschutz unzureichend | Niedrige Anschaffungskosten, sofortige Verfuegbarkeit | Plastisches Fliessen unter Dauerlast, keine Zulassung fuer Kraglasten, Garantieverlust, Waermebruecken, Korrosion |
| ift-zertifizierte Konsolensysteme | Definierte Biegesteifigkeit, gepruefter Lastabtrag, thermische Entkopplung, dreidimensionale Justierbarkeit | Rechtssicherheit, dauerhafte Funktion, RAL-konform, definierte Psi-Werte | Hoehere Materialkosten, Planungsaufwand, Lieferzeiten |
| Holzkeile als Unterklotzung | Organisches Material, Schwinden und Quellen, Punktlast | Traditionelle Methode, einfache Handhabung | Materialermuedung, Faeulnis, Unterbrechung des Lastabtrags, Zerstoerung der Daemmung |
AUSWAHLKRITERIEN FÜR GEPRÜFTE KONSOLENSYSTEME
Die Auswahl eines statisch tragfähigen Konsolensystems erfordert die Prüfung definierter Parameter. Die Typenstatik muss für die spezifische Kombination aus Untergrund, Auskragung und Elementgewicht vorliegen. Beton, Kalksandstein und Hochlochziegel weisen unterschiedliche Auszugswerte auf – eine pauschale Bemessung ist ausgeschlossen.
Die dreidimensionale Justierbarkeit ermöglicht den Ausgleich von Bautoleranzen ohne Verlust der statischen Integrität. Systeme ohne Verstellmöglichkeit erfordern Unterlegscheiben oder Keile, die Punktlasten erzeugen und die Lastverteilung stören.
Die thermische Entkopplung erfolgt durch integrierte Dämmelemente oder geometrisch optimierte Querschnitte. Hochwertige Systeme erreichen Psi-Werte unter 0,03 W/mK durch Verwendung von Kunststoffelementen in der Kraftübertragungszone.
Die Materialqualität muss dokumentiert sein: Stahlgüte mindestens S355, Korrosionsschutz durch Feuerverzinkung oder Edelstahl A4, Nachweise über Dauerfestigkeit bei zyklischer Belastung gemäß ift-Richtlinie MO-02/1.
BEMESSUNG VON ABSTÄNDEN UND POSITIONIERUNG
Die Positionierung der Konsolen folgt der Lastverteilung im Rahmenprofil. Bei HS-Portalen müssen die unteren Konsolen exakt unter den Laufwagenschienen positioniert werden, da hier Punktlasten von bis zu 200 kg auftreten. Die zulässige Durchbiegung des Rahmenprofils beträgt maximal 1/300 der Spannweite – bei 3000 mm Breite entspricht dies 10 mm. In der Praxis erfordern HS-Portale Konsolenabstände unter 400 mm.
Die seitliche Befestigung muss Windlasten aufnehmen. Für Standardexposition (Windzone 2, Binnenland) sind Sogkräfte von 0,8 kN/m² anzusetzen. Bei 2,5 m² Elementfläche resultiert eine Kraft von 2 kN, die auf mindestens drei seitliche Befestigungspunkte verteilt werden muss.

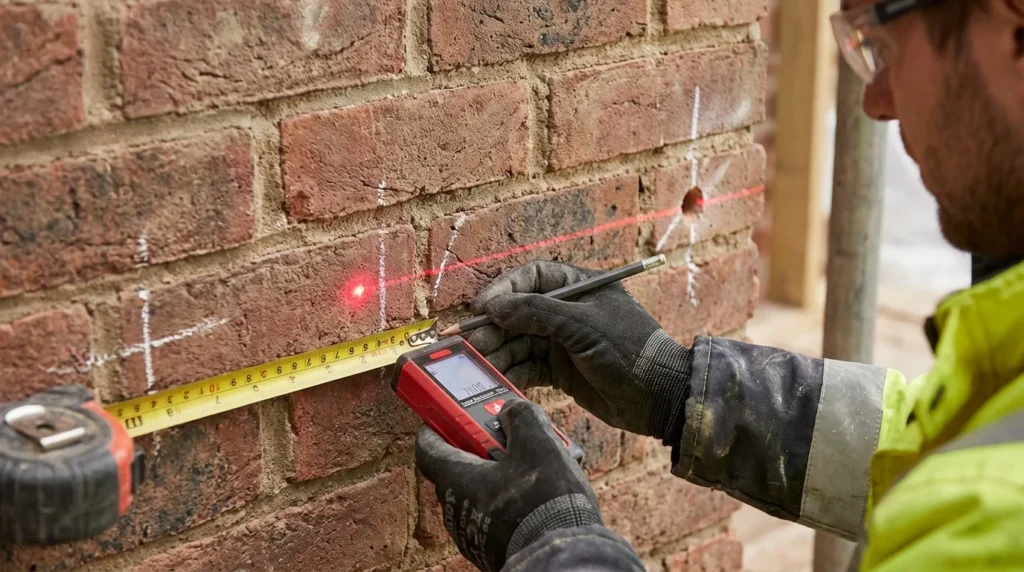

Die Randabstände der Befestigungsmittel im Mauerwerk müssen die Herstellervorgaben einhalten. Bei Hochlochziegeln beträgt der Mindestrandabstand typischerweise 150 mm zur Steinkante, bei Kalksandstein 100 mm. Unterschreitungen führen zu Steinausbrüchen und Totalversagen.
CHECKLISTE PLANUNG UND VORBEREITUNG
- Lastenplan mit exaktem Elementgewicht inklusive Verglasung erstellt
- Auszugswerte der Duebel im spezifischen Mauerwerk durch Zugversuch am Objekt ermittelt
- ift-Pruefzeugnis fuer Konsolensystem bei geplanter Auskragung vorhanden
- Mindestrandabstaende der Befestigungsmittel im Mauerwerk beruecksichtigt
- Waermetechnische Berechnung des Anschlusses mit Isothermenverlauf durchgefuehrt
- Typenstatik fuer Untergrund-Konsolen-Kombination verfuegbar
- Abdichtungskonzept mit Konsolendurchdringungen geplant
- Montageanweisung des Konsolenherstellers vorgelegt

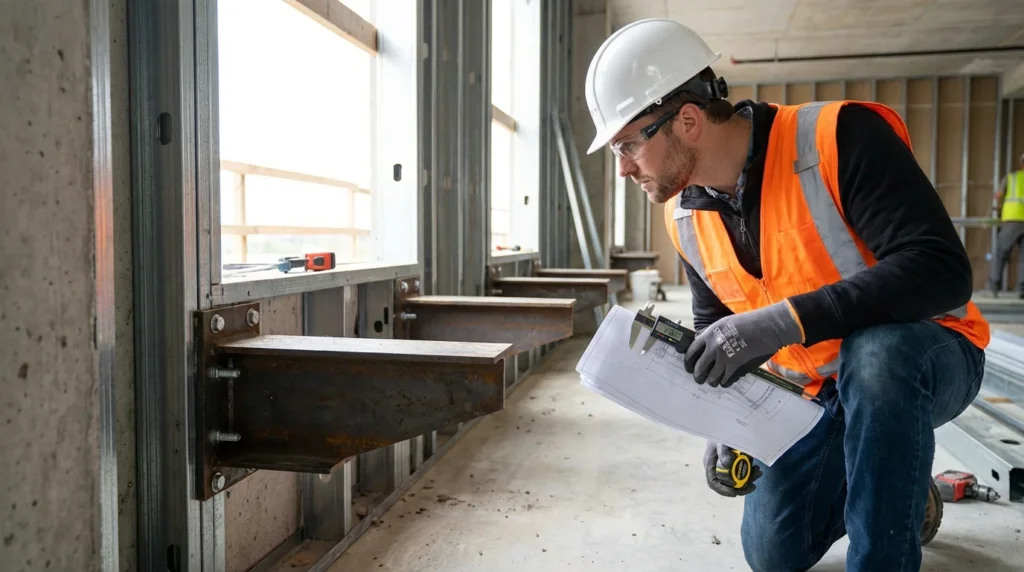

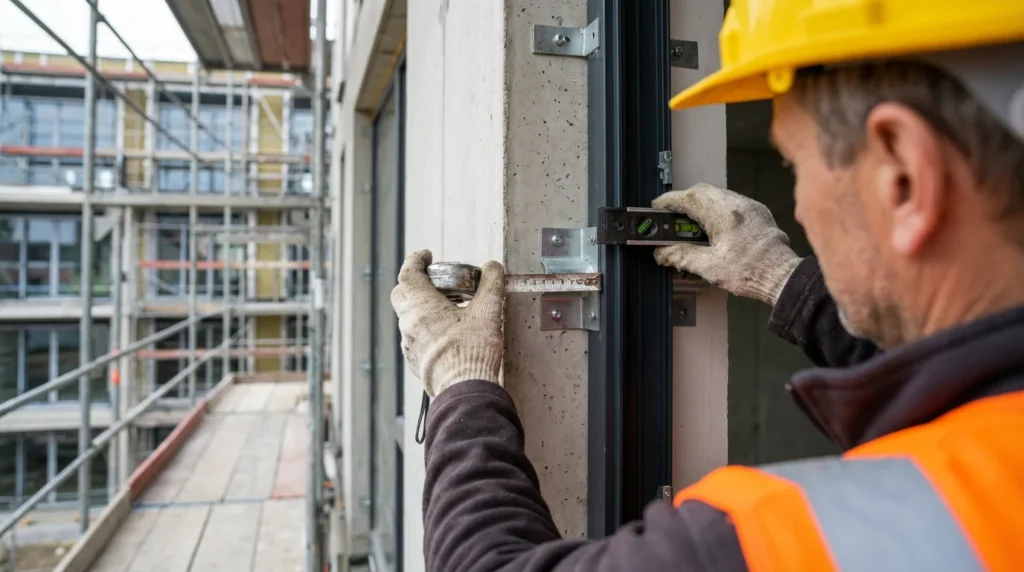

CHECKLISTE QUALITÄTSKONTROLLE VOR ORT
- Untere Konsolen druckfest und vollflaechig mit Rahmen verbunden
- Wandanker mit vorgeschriebenem Drehmoment angezogen, dokumentiert
- Bodenschwelle des HS-Portals millimetergenau waagerecht, Laserpruefung durchgefuehrt
- Abdichtungsebene spannungsfrei ueber Konsolen gefuehrt
- Konsolenabstaende entsprechend Statik eingehalten
- Thermische Trennung an allen Metallkonsolen vorhanden
- Keine Beschaedigung der Daemmung durch Punktlasten
- Justierung der Konsolen ohne Hilfsmittel erfolgt
FEHLERDIAGNOSE: SYMPTOM, URSACHE, LÖSUNG
Symptom: HS-Schiebeelement laesst sich nach sechs Monaten schwer bewegen oder schleift am Boden.
Ursache: Plastisches Kriechen der Unterkonstruktion durch zu schwache Winkel oder zu grosse Konsolenabstaende. Der Stahl hat sich unter Dauerlast verformt, die Rahmendurchbiegung uebersteigt 3 mm.
Loesung: Ausbau des Elements erforderlich. Einbau zertifizierter Schwerlastkonsolen mit statischem Nachweis. Praeventiv: Ablehnung ungeprüfter Winkel bei Bauabnahme, Kontrolle der Konsolenabstaende.
Symptom: Risse im Aussenputz rund um den Fensterrahmen, insbesondere an den Ecken.
Ursache: Unzureichende Steifigkeit gegen Windlast. Die Konsolen federn bei Winddruck, das Putzsystem kann die Bewegung nicht kompensieren. Fehlende seitliche Abstuetzung.
Loesung: Einsatz von Konsolen mit hoeherer Biegesteifigkeit oder zusaetzlichen seitlichen Befestigungen. Kraftdreiecke zur Reduzierung der Hebelwirkung. Elastische Anschlussfugen zwischen Rahmen und Putz.
Symptom: Kondenswasser oder Schimmelbildung in der Laibung innen trotz 3-fach-Verglasung.
Ursache: Thermische Bruecke durch durchgehende Metallkonsolen ohne thermische Trennung. Der Stahlwinkel leitet Kaelte direkt ins Mauerwerk, die Oberflaechentemperatur sinkt unter den Taupunkt.
Loesung: Thermisch getrennte Konsolensysteme verwenden. Alternative: Montagezargen aus hochdaemmendem Material wie Phonotherm oder Triotherm. Waermebrueckenberechnung vor Montage zwingend erforderlich.
Symptom: Ausbrueche im Mauerwerk rund um die Befestigungspunkte.
Ursache: Unterschreitung der Mindestrandabstaende oder Verwendung ungeeigneter Duebel fuer den spezifischen Untergrund. Bei Hochlochziegeln fuehren zu kurze Einbindetiefen zu Steinversagen.
Loesung: Zugversuche am Objekt vor Serienmontage. Verwendung von Injektionsankern bei problematischem Untergrund. Einhaltung der Herstellervorgaben fuer Randabstaende.
TECHNISCHE FRAGEN AN DEN AUSFÜHRENDEN
Koennen Sie die ift-Systempruefung fuer die Kombination aus diesem Mauerwerkstein und der gewaehlten Konsole bei 180 mm Auskragung vorlegen?
Diese Frage trennt qualifizierte Fachbetriebe von improvisierten Loesungen. Die Systempruefung muss die spezifische Untergrund-Konsolen-Kombination abdecken. Allgemeine Pruefzeugnisse ohne Bezug zum konkreten Mauerwerk sind wertlos. Zoegern bei der Antwort deutet auf fehlende Dokumentation hin.
Wie stellen Sie sicher, dass die Punktlasten der HS-Portal-Laufwagen exakt in den Baukörper abgeleitet werden, ohne dass sich das Rahmenprofil durchbiegt?
Die Antwort muss Konsolenabstaende, Positionierung unter den Laufschienen und zulaessige Durchbiegungswerte enthalten. Vage Aussagen wie „das machen wir nach Erfahrung“ sind inakzeptabel. Die Durchbiegung muss berechenbar und messbar sein.
Haben Sie die Waermebrueckenberechnung inklusive der gewaehlten Stahlkonsolen durchgefuehrt?
Ohne Psi-Wert-Berechnung ist die Einhaltung der EnEV nicht nachweisbar. Die Berechnung muss die Geometrie der Konsolen, die thermische Trennung und den Isothermenverlauf dokumentieren. Fehlt diese Berechnung, drohen Schimmelschaeden und Garantieverlust.
Garantieren Sie schriftlich, dass die verwendeten Konsolen die Anforderungen der Landesbauordnung fuer absturzsichernde Bauteile erfuellen, falls zutreffend?
Bei bodentiefen Elementen ab Absturzhöhe 1 m greifen zusaetzliche Anforderungen. Die Konsolen muessen dann auch Horizontallasten von 0,5 kN/m aufnehmen. Diese Garantie schriftlich einzufordern, schafft Rechtssicherheit.
FAZIT
Die Vorwandmontage schwerer Fensterelemente erfordert gepruefte Konsolensysteme mit dokumentierter Typenstatik. Baumarktwinkel versagen unter exzentrischer Dauerlast durch plastisches Kriechen – das Resultat sind Funktionsverlust, Waermebruecken und Garantieansprueche. Die Bemessung der Konsolenabstaende folgt der Lastverteilung im Rahmenprofil, bei HS-Portalen sind Abstaende unter 400 mm erforderlich. Die thermische Entkopplung durch integrierte Daemmelemente verhindert Schimmelbildung. Wer ungepruefte Materialien verbaut, handelt grob fahrlaessig und haftet vollumfaenglich fuer Folgeschaeden. Die scheinbare Ersparnis beim Materialkauf wird durch Reklamationskosten um ein Vielfaches ueberstiegen. Naechster Schritt: Forderung der ift-Systempruefung und Waermebrueckenberechnung vor Auftragsvergabe.
