Raffstore-Kasten & Sturz: Wie ein schlechter Detailanschluss den Wärmeschutz ruiniert
Millionen Euro an Heizenergie diffundieren jährlich durch eine unscheinbare Fuge, die in der Branche oft als unvermeidbares Übel hingenommen wird. Der Anschluss zwischen Raffstore-Kasten und Sturz ist kein Schicksal, sondern eine mathematische Unausweichlichkeit des Versagens, wenn Planer und Monteure die Bauphysik ignorieren.
FEHLERBILD: SYMPTOMATIK DES STRUKTURELLEN VERSAGENS
Ein mangelhafter Anschluss manifestiert sich selten sofort, sondern operiert wie ein schleichendes Gift in der Bausubstanz. Die Symptome sind eindeutige Indikatoren für einen technischen Totalschaden in der Dämmebene:
- Konvektive Kaltluftströmung: Spürbarer Luftzug direkt unter dem Sturz oder aus den Revisionsöffnungen des Kastens
- Thermische Asymmetrie: Die Sturzzone strahlt eine signifikante Kälte ab, die weit über das normale Maß einer Außenwand hinausgeht
- Mikrobieller Befall: Punktuelle Schimmelbildung exakt an der Kante zwischen Decke und Fenstersturz, verursacht durch Taupunktsunterschreitung
- Kondensatausfall: Feuchte Stellen am oberen Fensterrahmen oder an der inneren Laibung, oft fälschlicherweise als mangelhaftes Lüften interpretiert
URSACHE: DIE PHYSIK DER KAPITALVERNICHTUNG
Das Problem ist eine klassische geometrische Wärmebrücke, potenziert durch mangelhafte Luftdichtheit. Wenn der Raffstore-Kasten ohne thermische Trennung direkt gegen den Betonsturz oder das Mauerwerk gesetzt wird, entsteht ein energetischer Kurzschluss.
Wärmebrücken-Effekt
Der Kasten selbst besteht oft aus gut wärmeleitendem Material (Aluminium oder Stahlblech). Ohne entkoppelte Dämmung leitet er die Außentemperatur tief in den Laibungsbereich. Die Isothermen verschieben sich drastisch nach innen.
Konvektion durch Luftundichtheit
Fehlt die raumseitige Luftdichtheitsebene, strömt warme, feuchte Innenraumluft in den kalten Spalt zwischen Kasten und Sturz. Sie kühlt dort schlagartig ab.
Kondensation
Die abgekühlte Luft kann die Feuchtigkeit nicht mehr halten. Das Wasser fällt in der Dämmung oder am Mauerwerk aus. Die Dämmwirkung der nassen Materialien sinkt auf null, der Schimmelpilz findet seinen Nährboden. Es ist keine Frage des Ob, sondern des Wann.
VERGLEICHSTABELLE: MARKTÜBLICHE TÄUSCHUNG VS. TECHNISCHE INTEGRITÄT
Hier trennt sich die Spreu vom Weizen. Sehen Sie selbst, wie oft am falschen Ende gespart wird:
| Merkmal | Standard-Montage | Fachgerechte System-Montage | Konsequenz der Billig-Lösung |
|---|---|---|---|
| Dichtheit innen | Nur Bauschaum oder Acryl | Dampfdiffusionsdichte Folien/Bänder | Feuchteeintrag in die Konstruktion |
| Dämmung Kastenrücken | Keine oder Luftspalt | Hochleistungsdämmkeil fugenlos | Massive Wärmebrücke zum Sturz |
| Krafteinleitung | Direktverschraubung ohne Trennung | Thermisch entkoppelte Konsolen | Kältefluss über die Befestigung |
| Schlagregenschutz | Putzanschluss ohne Dichtband | Komprimierbare Dichtbänder | Wassereintritt bei Starkregen |
FORENSISCHE BESTANDSAUFNAHME: 10-PUNKTE-CHECKLISTE
Trauen Sie keinem „Das haben wir schon immer so gemacht“. Prüfen Sie die Baustelle mit der Härte eines Gutachters:
- Visuelle Inspektion der Dämmungslücke: Ist zwischen Kastenrückseite und Sturz Dämmmaterial sichtbar oder klafft dort ein Hohlraum?
- Tastprüfung der Luftdichtheit: Ist die innere Folie vollflächig verklebt oder löst sie sich an den Ecken?
- Zugluft-Test: Spürt man bei geschlossener Tür und laufender Dunstabzugshaube einen Luftzug am Kasten?
- Material-Check: Wurden diffusionsoffene Bänder außen und diffusionsdichte Bänder innen verwendet?
- Untergrundprüfung: Ist der Sturzbereich glattstrich-verputzt oder klebt das Band auf rohem, bröckeligem Mauerwerk?
- Kopfstück-Dämmung: Sind die seitlichen Kopfstücke des Raffstore-Kastens ebenfalls gedämmt?
- Schlagregendichtheit: Gibt es eine definierte Wasserführung oder Kompribänder zwischen Führungsschienen und Fassade?
- Befestigungsmittel: Wurden thermisch getrennte Schrauben oder Konsolen verwendet?
- Fugenbild: Sind die Fugen zwischen Fensterrahmen und Kastenbodenprofil abgedichtet?
- Thermografie: Zeigt die Infrarotkamera signifikante Temperaturabfälle im Sturzbereich im Vergleich zur restlichen Wand?
DETAIL-LÖSUNG IN WORTEN: DER WEG ZUR DICHTHEIT
Eine dauerhafte Sanierung oder korrekte Erstinstallation folgt einer strikten Logik, die keine Kompromisse duldet.
Schritt 1: Vorbereitung des Untergrunds
Der Sturzbereich muss glatt, staubfrei und trocken sein. Grobes Mauerwerk erfordert einen Glattstrich, um die Luftdichtheit der Verklebung zu gewährleisten.
Schritt 2: Innen luftdicht abschließen
Montage einer diffusionsdichten Folie, die den Spalt zwischen Fensterrahmen und Sturz mauerwerksseitig luftdicht verschließt. Diese Ebene verhindert den Eintritt von Raumluftfeuchte.
Schritt 3: Hohlraumfrei dämmen
Der Raum zwischen der Rückseite des Raffstore-Kastens und dem Sturz muss mit Hochleistungsdämmstoff vollständig ausgefüllt werden. Hier darf keine Luft zirkulieren.
Schritt 4: Thermische Entkopplung der Befestigung
Der Kasten wird nicht direkt an den Sturz gepresst, sondern über thermisch getrennte Abstandshalter oder Konsolen montiert.
Schritt 5: Außen schlagregendicht abschließen
Die Fuge zwischen Kasten/Führungsschiene und der Fassade wird mit diffusionsoffenen, aber schlagregendichten Bändern oder Kompribändern versiegelt. Feuchtigkeit muss raus, darf aber nicht rein.
ASCII-SKIZZE: SCHEMATISCHE DARSTELLUNG
[AUSSEN] [INNEN]
| |
| Fassade / Putz |
| | |
+-------+ | |
| KASTEN| | [DÄMMUNG STURZBEREICH] |
| (Raff)| | ######################## |
| store)| | # # |
| | | # [STURZ / BETON] # |
+-------+ | # # |
| | ######################## |
| | | |
[Wetter- ] | [Funktionsfuge / Dämmung] |
[schutz ] | | |
| | +----------------------+ |
| | | FENSTERRAHMEN |--------+ <--- [LUFTDICHTE EBENE]
| | | | (Folie/Band)
| | +----------------------+
|MATERIALLISTE: GENERISCHE PRODUKTKATEGORIEN
Verzichten Sie auf Baumarkt-Ware. Hier zählt industrielle Qualität:
Innen: Luftdichtheit
- Vlieskaschierte Fensteranschlussbänder (diffusionsdicht)
- Hochleistungs-Acrylatklebebänder für Ecken
Mitte: Dämmung
- Phenolharz-Hartschaum oder Polyurethan-Platten (geringe Dicke, hohe Dämmwirkung)
- Mineralwolle für Hohlraumverfüllung
Außen: Witterungsschutz
- Vorkomprimierte Dichtbänder (Kompriband)
- Diffusionsoffene Anschlussfolien
Montage
- Thermisch getrennte Befestigungskonsolen
- Schwindfreier Montageschaum (nur zur Dämmung, nicht zur Befestigung)
DIE 7 TÖDLICHEN SÜNDEN DER MONTAGE
Die folgenden Fehler führen mit physikalischer Sicherheit zum Versagen des Anschlusses:
Die Schaum-Illusion
Der Glaube, dass Montageschaum allein luftdicht und wasserdicht ist. Er ist es nicht. Schaum schwindet, reißt und ist diffusionsoffen.
Der Glattstrich-Verzicht
Klebebänder auf rohen Ziegeln oder Betonlunkern halten nicht. Die Hinterläufigkeit ist garantiert.
Die falsche Reihenfolge
Erst verputzen, dann abdichten wollen. Ein klassischer Planungsfehler, der die Luftdichtheitsebene zerstört.
Die Material-Verwechslung
Innenbänder außen verwenden sperrt Feuchtigkeit in der Dämmung ein. Das Dampfdruckgefälle muss von innen nach außen abnehmen.
Die Wärmebrücke der Befestigung
Stahlschrauben ohne thermische Trennung direkt in den Betonsturz jagen. Jede Schraube ist eine Kältebrücke.
Lückenhafte Dämmung
Spalten zwischen Kastenrückseite und Dämmung lassen, in denen Luft zirkulieren kann. Der Kamineffekt verstärkt den Wärmeverlust.
Fehlende Pressung
Kompribänder werden verwendet, aber die Fuge ist zu breit, sodass das Band nicht ausreichend expandiert und abdichtet.
FAQ: FRAGEN, DIE IHREM MONTEUR WEH TUN
Wie garantieren Sie den Isothermenverlauf im Anschlussbereich zwischen Kastenrückseite und Sturz?
Die Isothermen dürfen nicht in den Innenraum verschoben werden. Dies erfordert eine ununterbrochene Dämmebene zwischen Fassadendämmung, Sturzbereich und Fensterrahmen. Ohne thermische Entkopplung des Kastens ist dies physikalisch unmöglich. Der Nachweis erfolgt durch Wärmebrückenberechnung oder Thermografie.
Welchen sd-Wert haben die verwendeten Dichtbänder innen im Vergleich zu außen?
Das Dampfdruckgefälle muss von innen nach außen abnehmen. Innenbänder benötigen einen hohen sd-Wert (diffusionsdicht), Außenbänder einen niedrigen (diffusionsoffen). Eine Verwechslung führt zur Feuchtefalle in der Konstruktion.
Wie wird die Lastabtragung des Kastens realisiert, ohne eine punktuelle Wärmebrücke in den Sturz zu treiben?
Thermisch getrennte Konsolen oder Abstandshalter mit geringer Wärmeleitfähigkeit sind zwingend erforderlich. Direktverschraubungen aus Stahl sind bauphysikalisch inakzeptabel.
Haben Sie den Untergrund für die Verklebung der Luftdichtheitsbänder mittels Primer oder Glattstrich vorbereitet?
Ohne Untergrundvorbereitung ist keine dauerhafte Verklebung möglich. Staubige, poröse oder unebene Oberflächen führen zur Hinterläufigkeit der Luftdichtheitsebene.
FAZIT: DREI KERNAUSSAGEN UND EIN NÄCHSTER SCHRITT
Ein unzureichend gedämmter Raffstore-Kasten ist kein Schönheitsfehler, sondern ein konstruktiver Mangel, der die Energieeffizienzklasse Ihres Fensters faktisch herabsetzt. Ohne die Trias aus Luftdichtheit innen, Dämmung mittig und Schlagregendichtheit außen ist Schimmelbildung physikalisch vorprogrammiert. Die Ursache liegt in der Kombination aus geometrischer Wärmebrücke und konvektivem Feuchteeintrag. Die Lösung erfordert keine Raketentechnik, sondern konsequente Anwendung bauphysikalischer Grundprinzipien: thermische Entkopplung, hohlraumfreie Dämmung und schichtgerechte Abdichtung. Ihr nächster Schritt: Fordern Sie von Ihrem Monteur eine schriftliche Bestätigung der verwendeten Materialien und deren sd-Werte. Akzeptieren Sie keine Ausflüchte.
CALL TO ACTION
Beenden Sie das Experimentieren mit Ihrer Bausubstanz. Unser Montage-Kit bietet Ihnen die bauphysikalisch aufeinander abgestimmten Komponenten für einen kompromisslosen Anschluss. Kombinieren Sie dies mit unserer hocheffizienten Fensterlösung, um die Wärmebrücke endgültig zu eliminieren. Besuchen Sie fenster-montage.com und investieren Sie in technische Sicherheit statt in spätere Sanierungskosten.
ZUSATZ: RYSUNEK_DETALU
[RYSUNEK_DETALU]
Ein fachgerechtes Detailbild müsste hier den vertikalen Schnitt durch die Fassade zeigen, wobei die Farbwahl der Schichten (Rot für warm/innen, Blau für kalt/außen) den Temperaturverlauf visualisiert. Essenziell wäre die Darstellung der ununterbrochenen Dämmlinie, die vom Fassadendämmsystem über den Raffstore-Kasten bis zum Fensterrahmen reicht, ohne vom Sturzbeton unterbrochen zu werden. Zudem müssten die Positionen der Dichtbänder als durchgezogene Linien (innen) und gestrichelte Linien (außen/diffusionsoffen) technisch korrekt verortet sein.
PROMPTY DO OBRAZKÓW

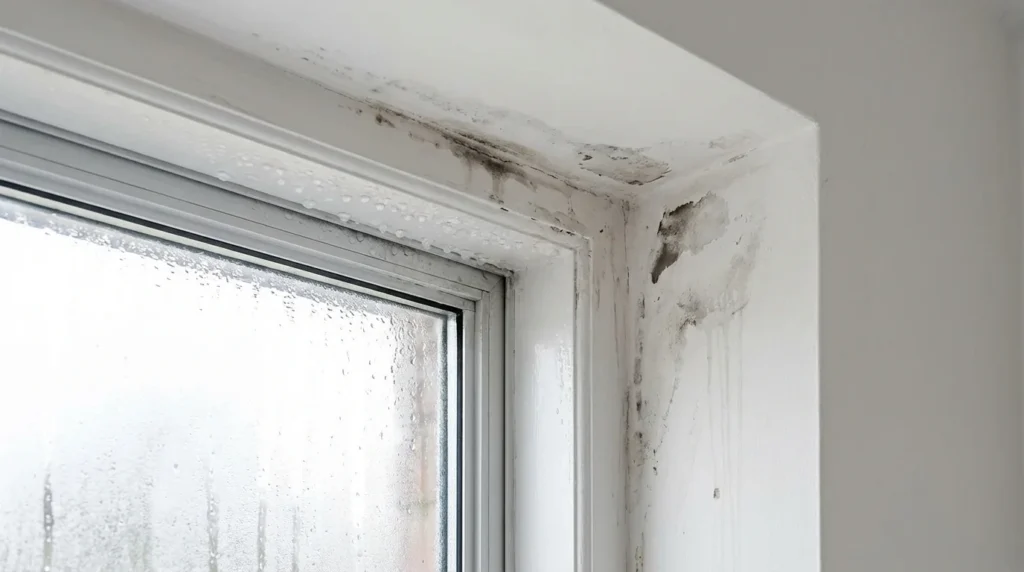

OBRAZEK_1: Photorealistische Nahaufnahme einer Fensterlaibung im Sturzbereich mit sichtbaren Schimmelflecken an der Kante zwischen Decke und oberem Fensterrahmen. Kondensattropfen am weißen Kunststoffrahmen, matter Lichteinfall von links. Technische Detailschärfe, 8k Auflösung, neutrale Farbgebung, dokumentarischer Charakter. Innenraumperspektive mit Fokus auf die thermische Schwachstelle zwischen Raffstore-Kasten und Mauerwerk.

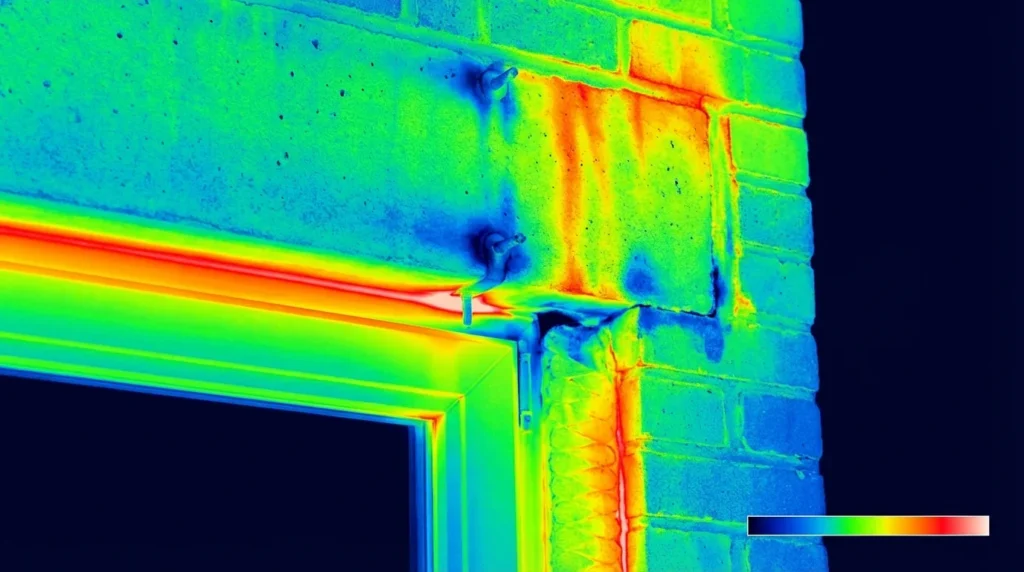

OBRAZEK_2: Photorealistische Thermografie-Aufnahme einer Fassade von außen, Fokus auf den Sturzbereich über einem Fenster mit Raffstore-Kasten. Deutlicher Farbverlauf von Blau (kalt, intakte Dämmung) zu Rot/Gelb (warm, Wärmebrücke im Sturzbereich). Hochauflösende Falschfarbendarstellung, 8k, technisch präzise Temperaturvisualisierung. Klare Konturen des Fensterrahmens und Kastenprofils erkennbar, wissenschaftliche Bildästhetik.

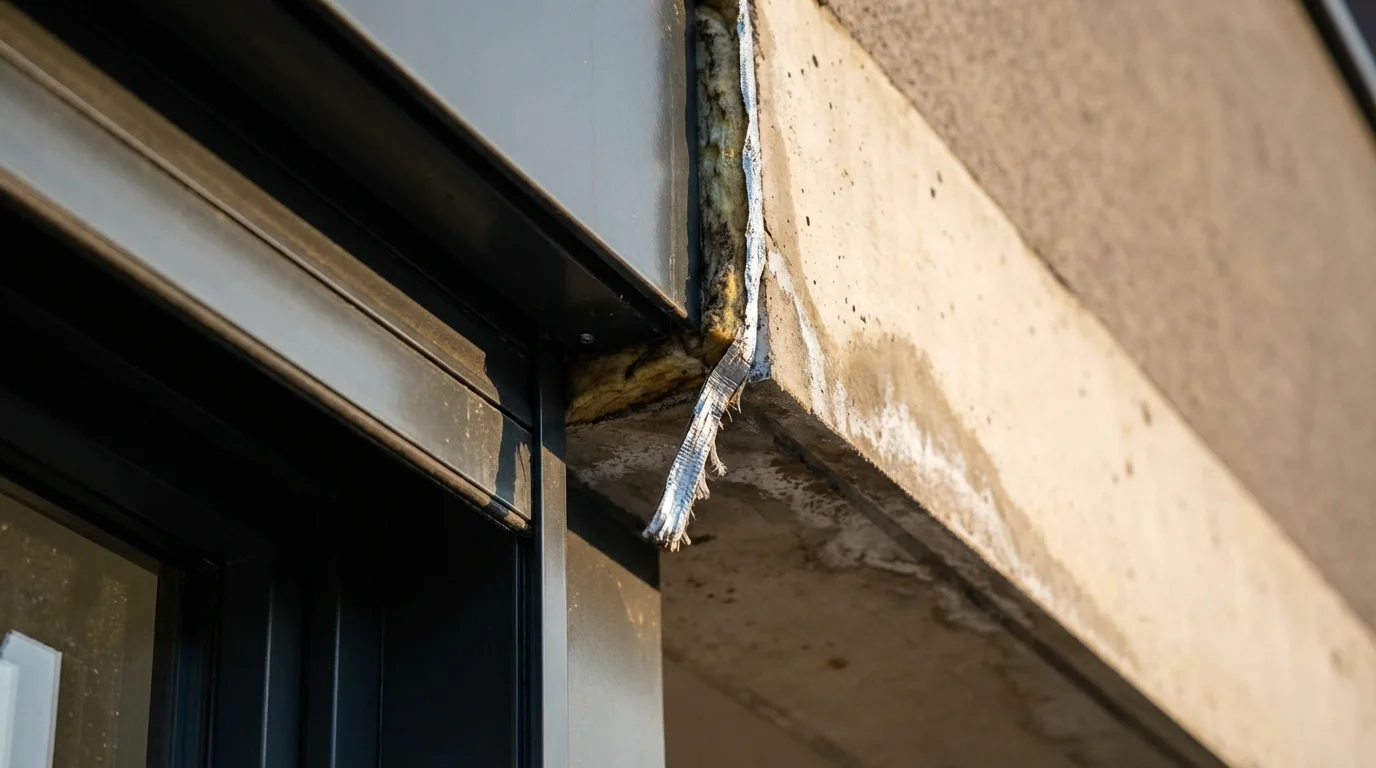

OBRAZEK_3: Photorealistische Detailaufnahme einer fehlerhaften Fenstermontage: Sichtbarer Spalt zwischen Raffstore-Kasten und Betonsturz, unvollständig verfüllter Hohlraum mit Montageschaum, der bereits Risse zeigt. Nahaufnahme im Querschnitt, hartes Seitenlicht betont die Materialfehler. 8k Auflösung, technische Dokumentationsfotografie, Fokus auf konstruktive Mängel. Maßstabsgerechte Darstellung der Bauteilfugen.
