Stahlarmierung in PVC-Fenstern: Wann Verstärkung kritisch wird und wie Sie Billiglösungen erkennen

Polyvinylchlorid ist ein Thermoplast mit begrenzter Eigensteifigkeit. Ohne ausreichende Stahlarmierung verlieren großformatige PVC-Fenster unter Windlast und thermischer Belastung ihre Funktionsfähigkeit. Die Armierung ist keine Option, sondern eine physikalische Notwendigkeit – deren Fehlen sich erst nach Jahren durch Verformung, Undichtigkeit und Beschlagversagen manifestiert.

PHYSIKALISCHE GRUNDLAGEN: WARUM PVC ALLEIN NICHT AUSREICHT

PVC weist einen thermischen Ausdehnungskoeffizienten von 80 × 10⁻⁶ K⁻¹ auf. Bei einer Temperaturdifferenz von 50 Kelvin dehnt sich ein 2-Meter-Profil um 8 Millimeter. Ohne formstabiles Metallgerüst führt diese Expansion zu irreversiblen Verformungen. Die Stahlarmierung übernimmt drei kritische Funktionen: Lastabtragung der Verglasung in den Baukörper, Aufnahme der Windlasten und Kompensation thermischer Längenänderungen.

Die Tragfähigkeit eines armierten Profils wird durch das axiale Trägheitsmoment (Ix-Wert in cm⁴) definiert. Dieser Wert beschreibt den Widerstand gegen Biegung. Während ein weißes Standardprofil mit 1,5 mm Stahlstärke ausreichend dimensioniert sein kann, erfordern dunkle Dekore und Großformate Stahlstärken von 2,0 bis 2,5 mm.

KRITISCHE ANWENDUNGSFÄLLE: WANN ARMIERUNG ZUR PFLICHT WIRD

Großformate ab 2,20 Meter Elementhöhe

Ab einer Flügelhöhe von 2,20 Metern oder Breiten über 1,20 Metern wirken statische Lasten, die PVC nicht eigenständig aufnehmen kann. Eine 3-fach-Verglasung wiegt circa 30 kg/m². Bei einem 2,5 m² großen Flügel entspricht dies 75 kg reiner Glaslast – zuzüglich dynamischer Windlasten nach DIN EN 12211.

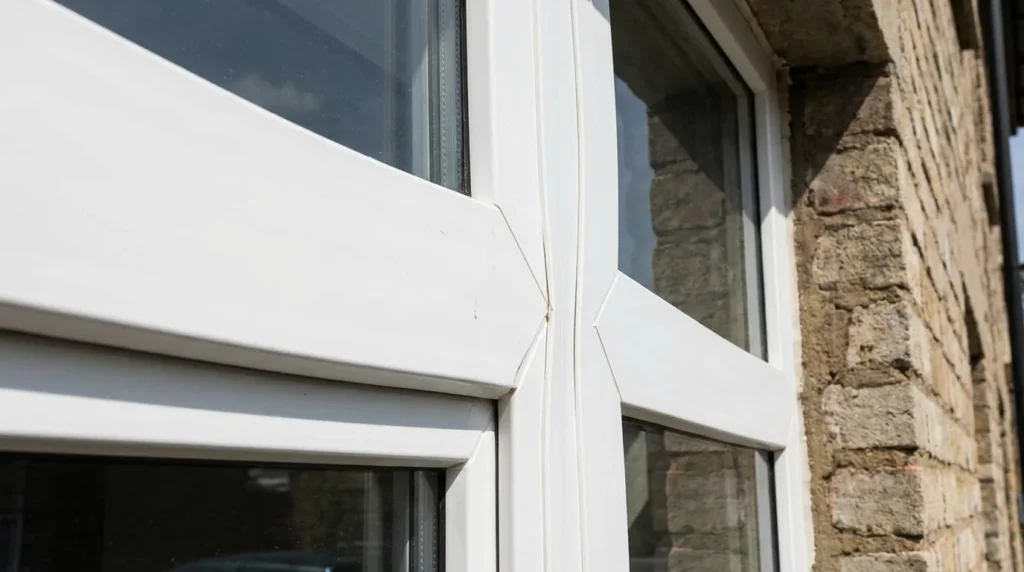

Ohne geschlossene Stahlarmierung (Vierkantrohr) oder U-Profile mit ausreichendem Querschnitt kommt es zur Diagonalverformung. Der Flügel sackt in den Ecklagerungen ab, der Anpressdruck der Mitteldichtung wird ungleichmäßig, Schlagregendichtheit ist nicht mehr gewährleistet.

Dunkle Dekore und thermische Belastung

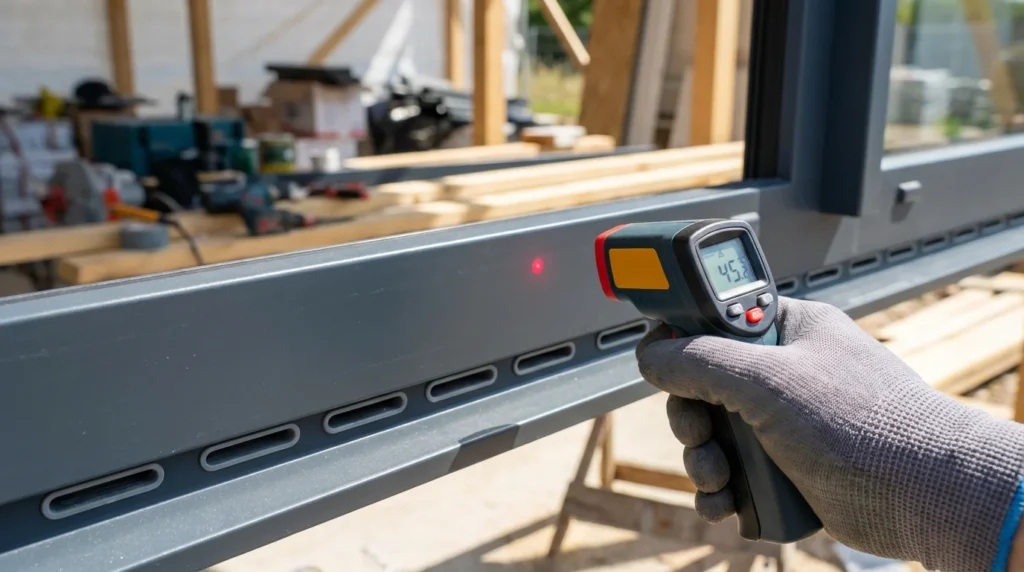

Anthrazitfarbene oder schwarze Profile erreichen bei direkter Sonneneinstrahlung Oberflächentemperaturen von 75 bis 80°C. Die resultierende Temperaturdifferenz zum Kernbereich des Profils erzeugt Spannungen, die nur durch eng verschraubte Stahlarmierung kontrolliert werden können.

Der Bi-Metall-Effekt tritt auf, wenn Stahl und PVC unterschiedlich stark expandieren. Ist der Verschraubungsabstand zu groß (über 40 cm bei farbigen Profilen), kann der Stahl die PVC-Hülle nicht stabilisieren. Das Profil wölbt sich, Flügel verkanten, Beschläge verlieren ihre Funktion.

VERGLEICHSTABELLE: ARMIERUNGSVARIANTEN UND IHRE KONSEQUENZEN

Armierungstyp	Technische Eigenschaften	Vorteil Hersteller	Nachteil Endkunde
Geschlossenes Vierkantrohr (2,0-2,5 mm)	Maximales Trägheitsmoment, hohe Torsionssteifigkeit	Keine – höchste Material- und Verarbeitungskosten	Keine – optimale Langzeitstabilität
U-Profil (1,5-2,0 mm)	Ausreichende Biegesteifigkeit, reduzierte Torsionssteifigkeit	Geringere Materialkosten, schnellere Montage	Verwindungsanfälligkeit bei großen Flügeln, Ecklager unter Dauerlast gefährdet
Dünnblech unter 1,2 mm	Unzureichender Querschnitt für Beschlagverschraubung	Massive Kostenreduktion	Schrauben der Beschläge finden keinen Halt, Ausreißgefahr, strukturelles Versagen
Teilarmierung (nur Sichtbereiche)	Stahl endet vor Eckverbindungen	Materialeinsparung bei optischer Täuschung	Unterbrechung der Lastabtragung, Ecklagerbruch vorprogrammiert

MARKTÜBLICHE KOSTENSENKUNGSMETHODEN

Perforierte Armierungsprofile

Stahlprofile werden werksseitig mit Bohrungen für Beschlagverschraubungen versehen. Übermäßige Perforation reduziert den effektiven Querschnitt und damit das Trägheitsmoment. Ein Profil mit 40 Prozent Lochanteil verliert entsprechend Steifigkeit – ohne dass dies von außen erkennbar wäre.

Minderwertige Stahlqualität

Statt verzinktem Qualitätsstahl nach DIN EN 10346 wird unbehandeltes oder dünn beschichtetes Material eingesetzt. Korrosion beginnt an Schnittkanten und Bohrungen. Nach 8 bis 12 Jahren tritt Rostflüssigkeit aus Entwässerungsöffnungen aus, die Tragfähigkeit ist bereits vorher reduziert.

Reduzierte Verschraubungsdichte

Systemrichtlinien schreiben bei weißen Profilen Verschraubungsabstände von maximal 40 cm vor, bei dunklen Dekoren 25 bis 30 cm. Wird dieser Abstand auf 60 bis 80 cm erhöht, kann der Stahl die thermische Ausdehnung des PVC nicht mehr kontrollieren. Das Profil „schwimmt“ zwischen den Befestigungspunkten.

PRÜFMETHODEN OHNE DEMONTAGE

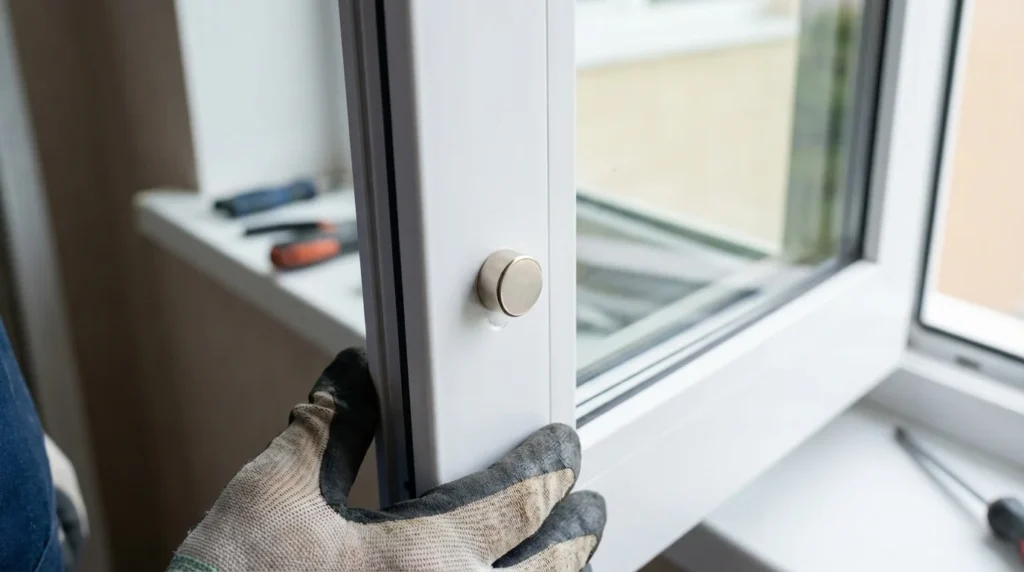

Magnettest zur Armierungskontinuität

Ein Neodym-Magnet (Haftkraft mindestens 10 kg) wird entlang des gesamten Rahmens und Flügels geführt. Die Haftkraft muss durchgehend stark sein. Schwache Haftung in Eckbereichen deutet auf fehlende oder unterbrochene Armierung hin. Kein Magnetkontakt bedeutet: kein Stahl vorhanden.

Durchführung: Magnet im Abstand von 10 cm über die gesamte Profillänge führen, besonders Ecken und Stoßbereiche prüfen. Bei Hohlkammerprofilen ist die Haftung durch die PVC-Wandstärke gedämpft, aber deutlich spürbar.

Klopftest zur Massebeurteilung

Mit dem Fingerknöchel wird gegen den Rahmen geklopft. Ein massiv armiertes Profil erzeugt einen dumpfen, kurzen Ton. Ein hohler, hallender Klang weist auf fehlende Metallmasse hin. Diese Methode ist qualitativ, erlaubt aber eine schnelle Ersteinschätzung.

Beschlagverschraubung inspizieren

Bei geöffnetem Flügel sind die Verschraubungen der Scheren und Ecklager sichtbar. Schrauben müssen durch Metall geführt sein – erkennbar an Metallspänen im Gewinde oder durch leichten Magnettest direkt an der Schraube. Verschraubungen nur im Kunststoff sind ein Sicherheitsmangel.

Gewichtsplausibilität

Ein vollständig armierter Flügel von 2 m² wiegt inklusive Verglasung circa 45 bis 55 kg. Lässt sich ein solcher Flügel ungewöhnlich leicht bewegen, wurde an der Armierung gespart. Diese Methode erfordert Erfahrungswerte, ist aber im direkten Vergleich aufschlussreich.

CHECKLISTE 1: VERTRAGSVERHANDLUNG UND SPEZIFIKATION

• Ix-Wert der Armierung für konkrete Elementgröße schriftlich anfordern
• Stahlstärke vertraglich fixieren: mindestens 1,5 mm bei Weiß, 2,0 mm bei Farbe
• Verschraubungsabstände gemäß Systemrichtlinie bestätigen lassen (maximal 40 cm bei Weiß, 30 cm bei Farbe)

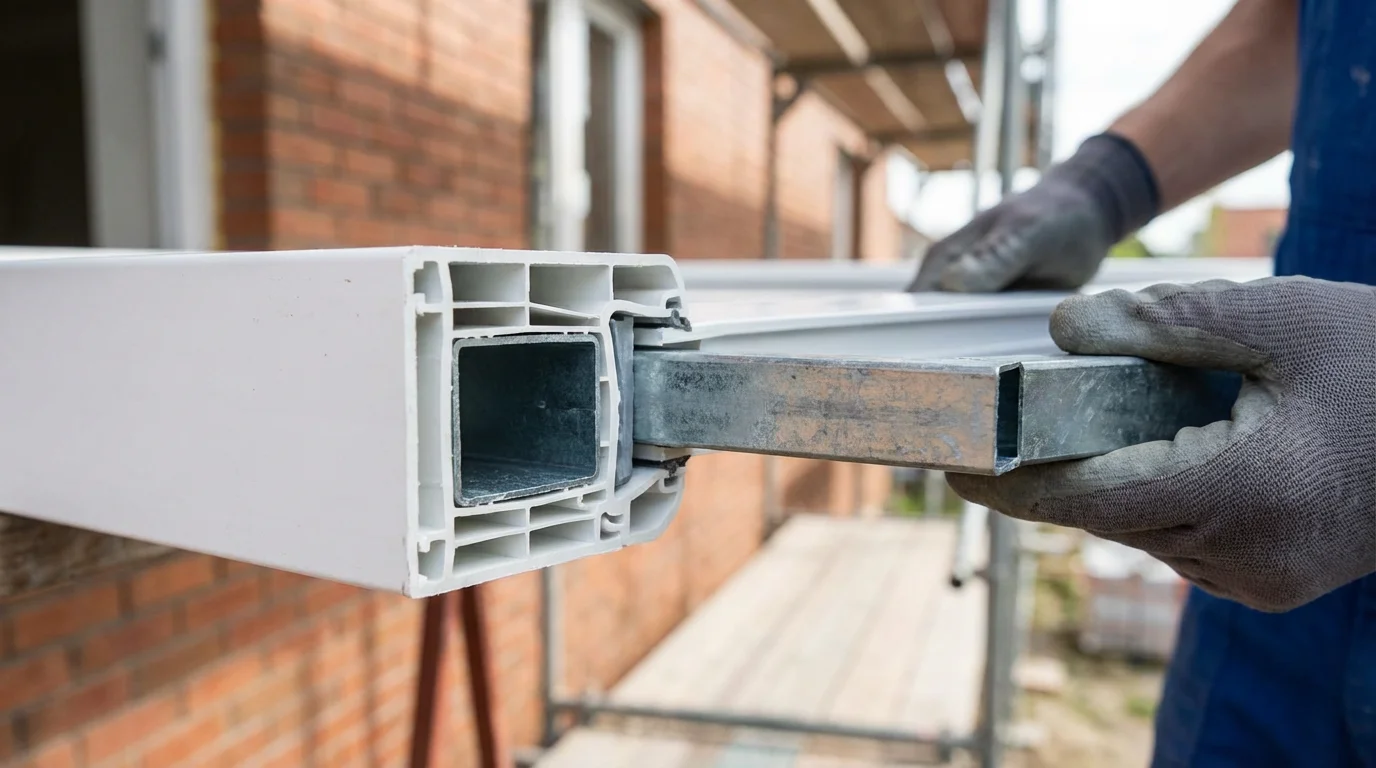

• Armierungsgeometrie definieren: geschlossenes Rohr für Türflügel und Elemente über 2 m Höhe
• Stahlqualität spezifizieren: verzinkter Stahl nach DIN EN 10346, Mindestverzinkung Z140
• Konformität mit RAL-Güterichtlinien schriftlich zusichern lassen
• Statische Berechnung nach DIN EN 12211 (Windlast) anfordern bei Elementgrößen über 2,5 m²

CHECKLISTE 2: QUALITÄTSKONTROLLE BEI ANLIEFERUNG

• Magnettest an allen vier Ecken und entlang der gesamten Profillänge durchführen
• Klopftest an Rahmen und Flügel zur Massebeurteilung
• Verschraubungspunkte der Beschläge auf Durchdringung des Stahls prüfen
• Gewicht eines Flügels mit Referenzwerten abgleichen
• Entwässerungsöffnungen auf Rostspuren inspizieren
• Profilfarbe bei dunklen Dekoren auf gleichmäßige Beschichtung prüfen (Blasenbildung deutet auf thermische Vorschädigung)
• Flügel in Schließstellung auf gleichmäßigen Anpressdruck der Dichtung prüfen (Papierstreifentest)

WICHTIG: Der Ix-Wert ist die einzige objektive Kenngröße für die Tragfähigkeit. Ohne diesen Wert ist keine statische Beurteilung möglich. Verweigert ein Anbieter die Angabe, fehlt entweder die fachliche Kompetenz oder die Bereitschaft zur Transparenz.

FEHLERDIAGNOSE: SYMPTOME UND IHRE URSACHEN

Flügel schleift am Rahmen und erfordert ständige Nachstellung

Ursache: Unzureichende Armierung im Flügel führt zur Durchbiegung unter Glasgewicht. Die Diagonale des Flügels verlängert sich, der untere Ecklager sackt ab.
Lösung: Kurzfristig kann eine Neuverklotzung des Glases die Last umverteilen. Dauerhaft ist nur ein Austausch gegen einen korrekt armierten Flügel zielführend. Nachträgliche Verstärkung ist technisch nicht möglich.

Fenster lässt sich bei Hitze schwer schließen, bei Kälte zieht es

Ursache: Bi-Metall-Effekt bei dunklen Profilen. Die Stahlarmierung ist zu schwach dimensioniert oder der Verschraubungsabstand zu groß. Das PVC expandiert stärker als der Stahl, das Profil verformt sich reversibel.
Lösung: Technischer Totalschaden. Nachträgliche Verschraubung bringt keine dauerhafte Besserung, da die thermischen Spannungen bereits Mikrorisse im Material erzeugt haben. Austausch notwendig.

Beschlagschrauben drehen durch, Griff wackelt

Ursache: Keine Armierung im Getriebebereich oder die Getriebelochung hat den Stahl vollständig entfernt. Schrauben greifen nur in PVC, das unter Belastung nachgibt.
Lösung: Provisorisch können Reparaturrosetten mit größerem Durchmesser verwendet werden. Dauerhaft ist ein Getriebetausch mit neuen Bohrpunkten erforderlich – sofern an diesen Stellen Stahl vorhanden ist.

Rostspuren an Entwässerungsöffnungen

Ursache: Korrosion der Armierung durch minderwertige Stahlqualität oder fehlende Verzinkung. Feuchtigkeit dringt über Schnitt- und Bohrkanten ein.
Lösung: Fortschreitende Korrosion ist nicht aufzuhalten. Die Tragfähigkeit nimmt kontinuierlich ab. Austausch vor Erreichen der kritischen Restquerschnittsfläche notwendig.

HÄUFIG GESTELLTE FRAGEN

Kann ich die Armierung nach Einbau noch überprüfen?

Ohne Demontage ist eine vollständige Beurteilung nicht möglich. Der Magnettest gibt Aufschluss über Vorhandensein und Kontinuität, die Stahlstärke bleibt aber verborgen. Bei begründetem Verdacht kann ein Sachverständiger eine zerstörende Prüfung an einer Profilprobe vornehmen. Dies erfordert das Aussägen eines Profilstücks an unauffälliger Stelle.

Gibt es Alternativen zu Stahlarmierung?

Faserverbundwerkstoffe (glasfaserverstärkte Profile) erreichen bei optimaler Auslegung vergleichbare Steifigkeiten. Sie sind jedoch deutlich teurer und noch nicht flächendeckend verfügbar. Aluminiumarmierung wird in Sonderfällen eingesetzt, bietet aber bei gleichem Gewicht geringere Steifigkeit als Stahl. Für Standardanwendungen bleibt Stahl die wirtschaftlichste und zuverlässigste Lösung.

Welche Normen regeln die Armierung?

Die RAL-Gütegemeinschaft Fenster und Haustüren definiert in ihren Güte- und Prüfbestimmungen Mindestanforderungen. DIN EN 12608 regelt Profile aus PVC, DIN EN 12211 die Widerstandsfähigkeit gegen Windlast. Die statische Auslegung erfolgt nach den Technischen Richtlinien des jeweiligen Systemgebers. Diese sind verbindlich für die Verarbeitung.

Wie erkenne ich seriöse Anbieter?

Seriöse Fensterbauer benennen unaufgefordert das verwendete Profilsystem, die Armierungsvariante und können statische Nachweise vorlegen. Sie arbeiten nach Systemrichtlinien und sind RAL-zertifiziert. Misstrauen ist angebracht bei: pauschalen Aussagen wie „alles nach Norm“, Verweigerung technischer Datenblätter, auffällig niedrigen Preisen bei großformatigen oder farbigen Elementen.

Ist nachträgliche Verstärkung möglich?

Nein. Die Armierung ist werksseitig in das Profil eingeschoben und verschraubt. Ein nachträglicher Austausch würde die vollständige Demontage und Neufertigung erfordern. Oberflächliche Verstärkungen (aufgeklebte Bleche, externe Traversen) sind statisch wirkungslos und optisch inakzeptabel.

Was kostet korrekte Armierung?

Der Materialaufpreis für verstärkte Armierung liegt bei 8 bis 15 Prozent der Profilkosten. Bei einem Standardfenster entspricht dies 20 bis 40 Euro. Die Einsparung ist für den Hersteller relevant, für den Endkunden marginal – die Folgekosten eines Ausfalls übersteigen dies um den Faktor 50 bis 100.

RECHTLICHER HINWEIS: Ein Fenster ohne ausreichende Armierung entspricht nicht den anerkannten Regeln der Technik und stellt einen Sachmangel nach BGB § 633 dar. Die Gewährleistungsfrist beginnt mit Abnahme, der Mangel manifestiert sich jedoch oft erst nach Jahren. Dokumentieren Sie die Spezifikation bereits bei Vertragsschluss.

FAZIT UND HANDLUNGSEMPFEHLUNG

Die Stahlarmierung ist kein optionales Ausstattungsmerkmal, sondern eine physikalische Notwendigkeit für die Funktionsfähigkeit von PVC-Fenstern. Ihre Dimensionierung folgt berechenbaren Kriterien: Elementgröße, Verglasung, Farbgebung und Windlastzone. Wer hier spart, verschiebt Kosten in die Zukunft – zu Lasten der Funktionssicherheit. Die Prüfung vor Vertragsschluss erfordert konkrete Fragen: Ix-Wert, Stahlstärke, Verschraubungsabstände. Ausweichende Antworten sind ein Ausschlusskriterium. Der Magnettest bei Anlieferung deckt fehlende Armierung in Eckbereichen auf – der häufigste Sparansatz. Fordern Sie Transparenz. Ein Fensterbauer, der statische Nachweise als Zumutung empfindet, hat diese Nachweise nicht. Investieren Sie 30 Minuten in die Prüfung der Spezifikation – oder Jahre in Reklamationen, Gutachten und Austausch.
