Holz-Alu-Verbundsystem oder Holz mit Aludeckschale: Technische Analyse für den deutschen Markt
Die Unterscheidung zwischen einem konstruktiv entkoppelten Holz-Alu-Verbundsystem und einer einfachen Holzkonstruktion mit additiver Aludeckschale ist keine Frage der Nomenklatur, sondern eine bauphysikalische Grundsatzentscheidung. Die Wahl des Systems bestimmt die Dauerhaftigkeit der Konstruktion, den Wartungsaufwand über die Nutzungsdauer und die Vermeidung von Feuchteschäden. Diese Analyse untersucht beide Systemvarianten anhand physikalischer Parameter und definierter Anwendungsszenarien.
SYSTEMVERGLEICH: KONSTRUKTIVE UNTERSCHIEDE UND PHYSIKALISCHE KONSEQUENZEN
Die technische Differenzierung beider Systeme basiert auf der Art der Verbindung zwischen Holzrahmen und Aluminiumschale sowie der Ausbildung der Hinterlüftungsebene.
Holz-Alu-Verbundsysteme

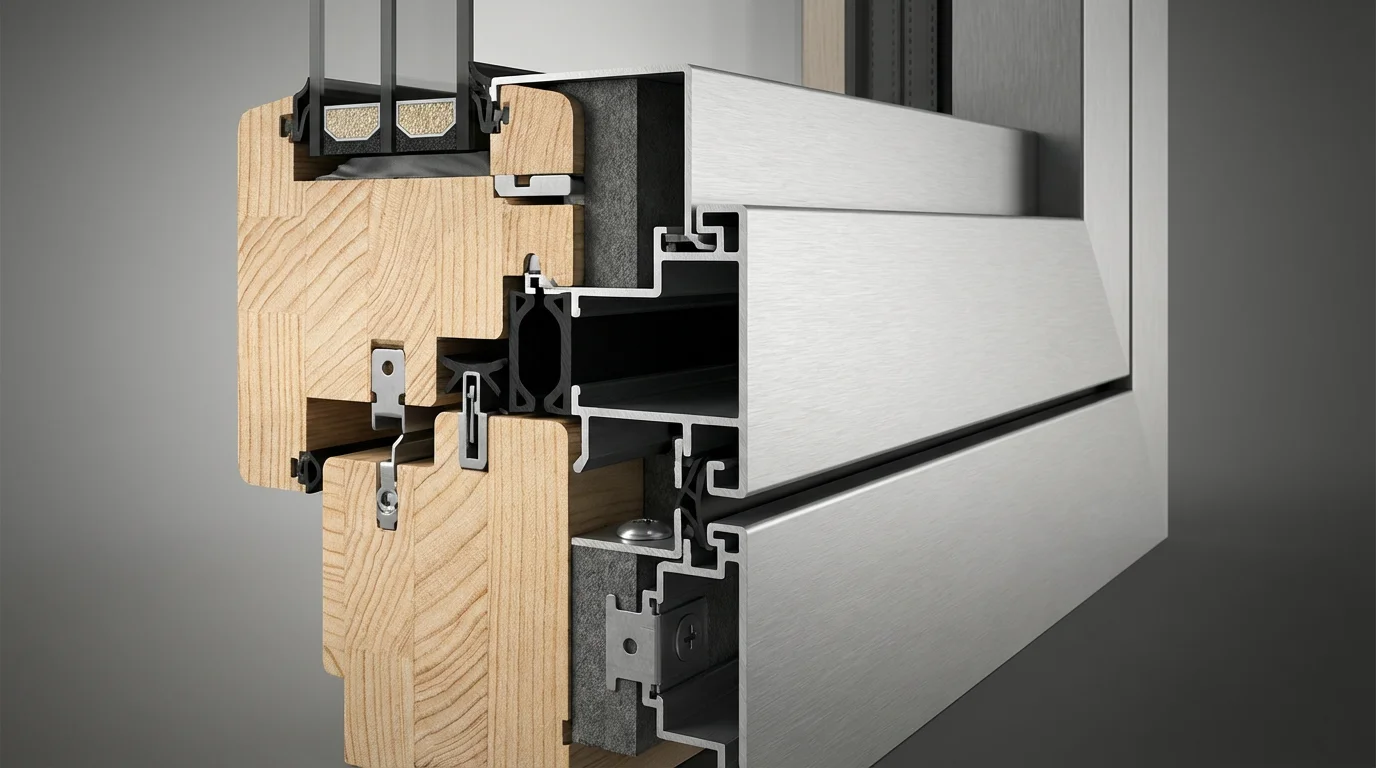

Das vollwertige Holz-Alu-Verbundsystem nutzt eine mechanisch entkoppelte Befestigung der Aluminiumschale am Holzrahmen. Kunststoff-Clips ermöglichen eine gleitende Lagerung, die thermische Längenänderungen der Aluminiumschale kompensiert. Der Längenausdehnungskoeffizient von Aluminium beträgt 23,1 µm/m·K, während Holz quer zur Faser nahezu dimensionsstabil bleibt. Ohne Entkopplung entstehen Scherkräfte, die zu Rissbildung und Dichtungsversagen führen.
Die Hinterlüftungsebene zwischen Holz und Aluminium beträgt mindestens 4-5 mm und ermöglicht den Abtransport von Diffusionsfeuchte. Entwässerungsöffnungen am unteren Rahmen verhindern Kondensatstau. Die Eckverbindungen der Aluminiumschale werden geschweißt, was eine dauerhafte Dichtheit gegen Schlagregen gewährleistet.
Holzkonstruktion mit additiver Aludeckschale
Bei dieser Systemvariante wird die Aluminiumschale direkt auf den Holzrahmen aufgebracht, häufig ohne ausreichende Hinterlüftung. Die Befestigung erfolgt oft starr durch Verschraubungen oder Verklebungen. Diese Konstruktion verhindert die thermische Entkopplung und schafft Kondensationsrisiken an der Grenzfläche zwischen Holz und Aluminium.
Die Eckverbindungen sind meist mechanisch verpresst oder gesteckt, nicht geschweißt. Dies erhöht das Risiko für Wassereintritt an den Gehrungsfugen. Die fehlende oder unzureichende Hinterlüftung führt dazu, dass Feuchtigkeit aus dem Innenraum ins Holz diffundiert und an der kalten Aluminiumrückseite kondensiert.
ANALYSE NACH VIER ANWENDUNGSSZENARIEN
Die Eignung beider Systemvarianten wird anhand definierter Belastungsszenarien bewertet, die typische Anforderungen im deutschen Baumarkt abbilden.
Szenario 1: Südseite mit hoher UV-Exposition
Die Südseite eines Gebäudes unterliegt maximaler solarer Einstrahlung. Die Oberflächentemperatur dunkler Aluminiumprofile kann 60°C überschreiten. Bei einem 2 Meter hohen Profil resultiert daraus eine thermische Längenänderung von etwa 2 mm bei einer Temperaturdifferenz von 40 K.
Das Holz-Alu-Verbundsystem kompensiert diese Ausdehnung durch die gleitende Clip-Verbindung. Das Holz bleibt spannungsfrei und thermisch geschützt. Bei starrer Verbindung entstehen Scherkräfte, die Lackschichten aufbrechen und Dichtungen abreißen. Der entstehende Wassereintritt führt zu Holzschäden.
Szenario 2: Wartungsarme Konstruktion
Investoren und Bauträger fordern minimalen Wartungsaufwand über die Nutzungsdauer. Das Holz-Alu-Verbundsystem erfüllt diese Anforderung durch die physikalische Trennung von Witterungsschutz und Tragkonstruktion. Das Holz verbleibt in einem klimatisch stabilen Bereich und benötigt keine Oberflächenbehandlung.
Bei additiven Aludeckschalen ohne ausreichende Hinterlüftung sammelt sich Kondensat zwischen Holz und Aluminium. Die resultierende Holzfeuchte über 15 Prozent schafft ideale Bedingungen für holzzerstörende Pilze. Der Schaden bleibt unter der Metallschale verborgen, bis strukturelle Probleme auftreten.
Szenario 3: Architektonische Gestaltung
Flächenbündige Designs und schmale Ansichtsbreiten erfordern präzise gefertigte Eckverbindungen. Geschweißte Aluminiumecken des Verbundsystems ermöglichen saubere Gehrungen ohne sichtbare Verbindungselemente. Eloxal-Oberflächen und Pulverbeschichtungen bieten dauerhafte Farbstabilität.
Additive Aludeckschalen zeigen oft sichtbare Verschraubungen oder Pressfugen. Die aufgesetzte Natur der Schale ist an den Eckverbindungen erkennbar. Bei gesteckten Verbindungen besteht erhöhtes Risiko für Wassereintritt.
Szenario 4: Budgetorientierte Entscheidung
Die Anschaffungskosten (CAPEX) für additive Aludeckschalen liegen 20-30 Prozent unter denen von Verbundsystemen. Die Total Cost of Ownership (TCO) über 30 Jahre kehrt dieses Verhältnis um. Sanierungskosten durch Feuchteschäden, notwendige Oberflächenbehandlungen und vorzeitiger Austausch übersteigen die initiale Ersparnis deutlich.
VERGLEICHSTABELLE: TECHNISCHE BEWERTUNG
| System | Primärfunktion | Technische Vorteile | Strukturelle Nachteile |
|---|---|---|---|
| Holz-Alu-Verbundsystem | Entkoppelter Witterungsschutz mit Hinterlüftung | Thermische Entkopplung verhindert Spannungsaufbau; Diffusionsfeuchte wird abgeführt; geschweißte Ecken garantieren Dichtheit | Höhere Anschaffungskosten; Montagefehler bei Clip-Befestigung führen zu Funktionsverlust |
| Additive Aludeckschale | Oberflächenschutz für Holzrahmen | Kurzfristiger Schlagschutz gegen Niederschlag; geringere Initialkosten | Kapillareffekte an Fugen; thermische Spannungen durch starre Verbindung; Kondensatbildung bei fehlender Hinterlüftung |
CHECKLISTE 1: SPEZIFIKATIONSPRÜFUNG VOR VERTRAGSABSCHLUSS
Die folgenden Kriterien müssen vor Auftragserteilung geklärt werden:
- Befestigungsart der Aluminiumschale: Gleitende Lagerung auf Kunststoff-Clips erforderlich
- Hinterlüftungsebene: Definierter Luftspalt von mindestens 4-5 mm zwischen Holz und Aluminium
- Eckverbindungen: Geschweißte Aluminiumecken, keine mechanischen Pressverbindungen
- Dichtungsebene: Umlaufende Mitteldichtung zum Schutz des Falzraums
- Entwässerung: Anzahl und Position der Entwässerungsschlitze in der unteren Rahmenschale
- Materialspezifikation: Aluminiumlegierung und Oberflächenbehandlung (Eloxal oder Pulverbeschichtung)
CHECKLISTE 2: QUALITÄTSKONTROLLE BEI MONTAGE
- Entwässerungsschlitze sind frei und nicht durch Silikon oder Putz blockiert
- Keine akustischen Anomalien (Knacken) bei Sonneneinstrahlung als Indikator für Spannungsaufbau
- Stichprobenartige Messung der Holzfeuchte an Innenseite: Werte unter 15 Prozent erforderlich
- Sichtprüfung der Eckverbindungen auf vollständige Verschweißung
- Funktionsprüfung der Clip-Verbindungen: Aluminiumschale muss thermische Bewegung ausführen können
- Kontrolle der Dichtungsebenen auf vollständigen Kontakt
FEHLERDIAGNOSE: SYMPTOME, URSACHEN UND MASSNAHMEN
Symptom: Lackabplatzungen am Holz unter der Aluminiumschale
Bei Demontage oder Revision zeigen sich Lackschäden am Holzrahmen unter der Metallschale. Die Ursache liegt in Kondensatbildung durch fehlende oder unzureichende Hinterlüftung. Feuchtigkeit diffundiert aus dem Innenraum ins Holz und kondensiert an der kalten Aluminiumrückseite. Die resultierende Holzfeuchte führt zu Quellvorgängen und Lackversagen.
Die Lösung erfordert den Austausch gegen ein hinterlüftetes System. Nachträgliche Sanierungen sind technisch nicht zielführend, da die Grundkonstruktion fehlerhaft ist.
Symptom: Akustische Anomalien bei Temperaturwechsel
Lautes Knacken bei Sonneneinstrahlung oder nächtlicher Abkühlung deutet auf thermische Spannungen hin. Die Ursache ist eine starre Verbindung zwischen Aluminium und Holz ohne Kompensationsmöglichkeit für Längenänderungen. Die unterschiedlichen Ausdehnungskoeffizienten erzeugen mechanische Spannungen.
Die Lösung besteht in der Umrüstung auf gleitende Clip-Verbindungen, sofern das System dies zulässt. Bei konstruktiv starren Systemen besteht langfristig Risiko für Dichtungsversagen und Rissbildung.
Symptom: Wassereintritt an Rahmenecken
Feuchtigkeit dringt im Bereich der Eckverbindungen in den Falzraum ein. Die Ursache sind undichte, nur gesteckte oder gepresste Gehrungsverbindungen der Aluminiumschale. Ohne Verschweißung können Kapillarkräfte Wasser in die Fuge ziehen.
Nachträgliche Abdichtung mit Dichtstoffen ist eine temporäre Notlösung. Die dauerhafte Lösung erfordert geschweißte Rahmenecken.
HÄUFIG GESTELLTE FRAGEN
Welche Anforderungen gelten für die Hinterlüftungsebene?
Die Hinterlüftungsebene zwischen Holzrahmen und Aluminiumschale muss einen definierten Luftspalt von mindestens 4-5 mm aufweisen. Dieser Spalt ermöglicht Luftzirkulation und Abtransport von Diffusionsfeuchte. Entwässerungsöffnungen am unteren Rahmen müssen Kondensat nach außen ableiten. Ohne ausreichende Hinterlüftung steigt die Holzfeuchte über kritische Werte von 15 Prozent, was Pilzbefall begünstigt.
Wie wird thermische Ausdehnung kompensiert?
Aluminium dehnt sich bei Erwärmung deutlich stärker aus als Holz. Ein 2 Meter hohes Profil ändert seine Länge bei 40 K Temperaturdifferenz um etwa 2 mm. Gleitende Clip-Verbindungen aus Kunststoff ermöglichen diese Bewegung ohne Kraftübertragung auf den Holzrahmen. Starre Verschraubungen oder Verklebungen verhindern die Kompensation und erzeugen Scherkräfte, die zu Materialversagen führen.
Warum sind geschweißte Eckverbindungen erforderlich?
Geschweißte Aluminiumecken bilden eine monolithische, dauerhafte Verbindung ohne Fugen. Gesteckte oder gepresste Verbindungen weisen Spalte auf, in die Wasser durch Kapillarwirkung eindringen kann. Die Schweißnaht verhindert diesen Wassereintritt und gewährleistet die Schlagregendichtheit der Konstruktion gemäß DIN EN 12208.
Welche Materialspezifikationen sind relevant?
Für die Aluminiumschale werden üblicherweise Legierungen der Serie 6000 (AlMgSi) verwendet, die gute Korrosionsbeständigkeit und Festigkeit bieten. Die Oberflächenbehandlung erfolgt durch Eloxieren (anodische Oxidation) oder Pulverbeschichtung. Eloxalschichten bieten höhere Kratzfestigkeit, Pulverbeschichtungen größere Farbvielfalt. Die Schichtdicke muss mindestens 60 μm (Pulver) bzw. 20 μm (Eloxal) betragen.
ENTSCHEIDUNGSMATRIX FÜR SYSTEMWAHL
| Anwendungsprofil | Empfohlenes System | Technische Begründung |
|---|---|---|
| Südseite mit hoher UV-Belastung | Holz-Alu-Verbundsystem | Gleitende Lagerung kompensiert thermische Längenänderungen ohne Spannungsaufbau |
| Wartungsarme Konstruktion | Holz-Alu-Verbundsystem | Hinterlüftung verhindert Feuchteanreicherung; keine Oberflächenbehandlung erforderlich |
| Architektonische Gestaltung | Holz-Alu-Verbundsystem | Geschweißte Ecken ermöglichen flächenbündige Designs ohne sichtbare Verbindungselemente |
| Budgetorientierte Lösung | Additive Aludeckschale mit Einschränkungen | Nur bei Nordseite oder geringer Schlagregenbeanspruchung; erhöhtes Wartungsrisiko |
FAZIT UND HANDLUNGSEMPFEHLUNG
Die Wahl zwischen Holz-Alu-Verbundsystem und additiver Aludeckschale ist keine Geschmacksfrage, sondern eine bauphysikalische Grundsatzentscheidung. Das Verbundsystem mit entkoppelter, hinterlüfteter Konstruktion eliminiert die primären Schadensursachen: thermische Spannungen durch unterschiedliche Ausdehnungskoeffizienten und Feuchteanreicherung durch fehlende Diffusionsabfuhr. Die höheren Anschaffungskosten werden durch minimalen Wartungsaufwand und Vermeidung von Sanierungskosten kompensiert. Additive Aludeckschalen sind nur bei geringer Beanspruchung und unter Inkaufnahme erhöhter Wartungsintervalle vertretbar. Für Südseiten, wartungsarme Konstruktionen und anspruchsvolle Architektur ist das Verbundsystem die einzige technisch vertretbare Lösung.
Nächster Schritt: Fordern Sie detaillierte Systemspezifikationen an, die Befestigungsart, Hinterlüftungskonzept und Eckverbindungen dokumentieren. Prüfen Sie bauaufsichtliche Zulassungen und Referenzprojekte. Nutzen Sie ausschließlich geprüfte Montage-Materialien wie Trioplex-Dichtbänder und thermisch getrennte Befestigungssysteme.
