Anthrazit im Sommer: Thermische Ausdehnung, Stahlarmierung und die Physik des Versagens

Anthrazitfarbene Kunststofffenster erreichen im Sommer Oberflächentemperaturen von über 70 °C. Die Folge ist keine bloße Verformung, sondern eine physikalisch zwingende Reaktion auf unterschiedliche Ausdehnungskoeffizienten von PVC und Stahlarmierung. Klemmende Flügel, undichte Fugen und erhöhte Bedienkräfte sind keine Montagefehler, sondern Symptome mangelhafter statischer Planung. Dieses Dossier analysiert die thermomechanischen Ursachen und liefert Prüfkriterien für Bestellung, Montage und Qualitätskontrolle.

EINLEITUNG: PHYSIKALISCHE REALITÄT STATT MARKETINGVERSPRECHEN

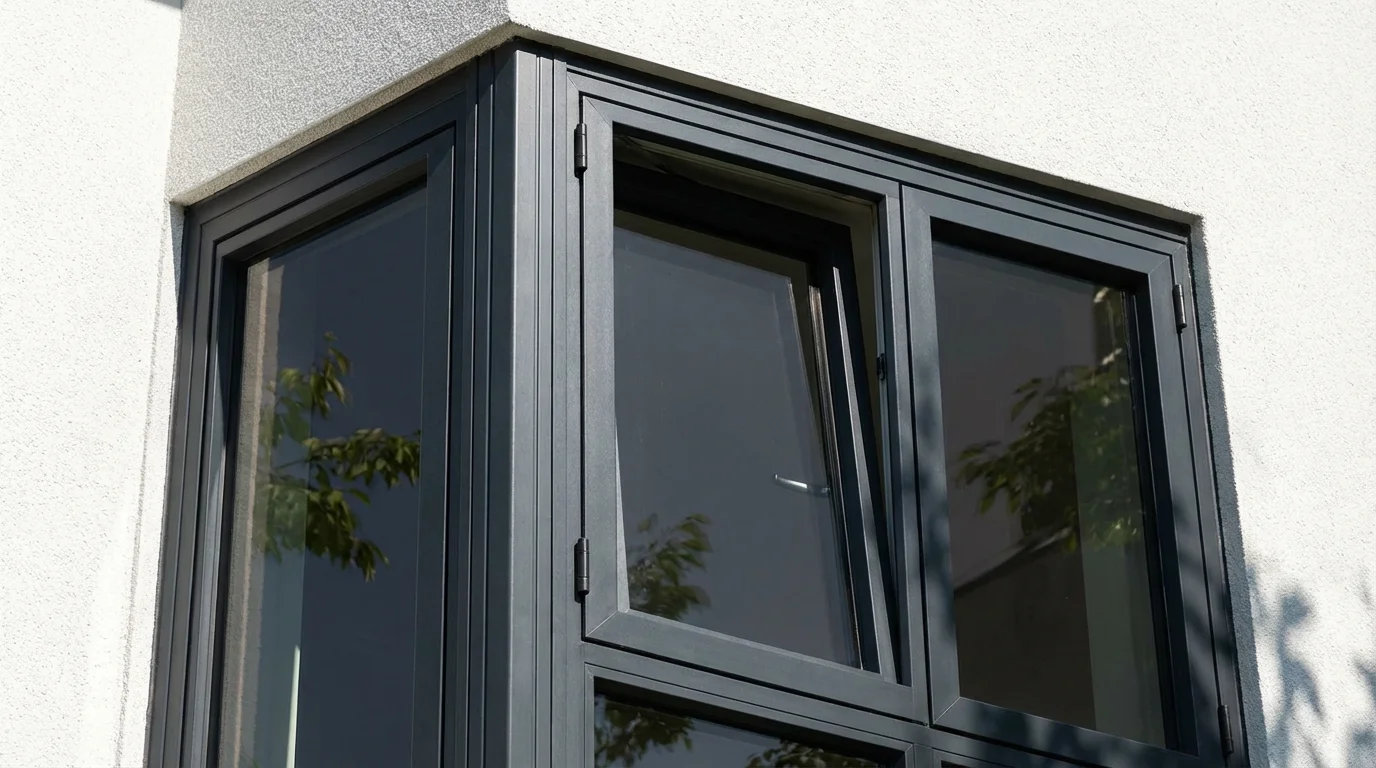

Der Markt für anthrazitfarbene Kunststofffenster wächst kontinuierlich. Die Nachfrage nach dunklen Profilen steigt, getrieben von architektonischen Trends und dem Wunsch nach modernen Fassadengestaltungen. Parallel dazu häufen sich Schadensmeldungen: Flügel klemmen im Sommer, Schließzapfen kollidieren mit Schließblechen, Bedienkräfte steigen auf unzumutbare Werte. Die Ursache liegt in der thermischen Ausdehnung dunkler Profile und der unzureichenden statischen Kopplung zwischen Kunststoffaußenhaut und innenliegender Stahlarmierung. Wer die physikalischen Grundlagen ignoriert, riskiert nicht nur Funktionsstörungen, sondern auch kostspielige Nachbesserungen und Reklamationen.

THERMISCHE AUSDEHNUNG: GRUNDLAGEN UND MATERIALVERHALTEN

Die thermische Ausdehnung von Kunststoffprofilen folgt physikalischen Gesetzen, die sich nicht durch Marketingaussagen außer Kraft setzen lassen. PVC-U besitzt einen linearen Ausdehnungskoeffizienten von etwa 80 x 10⁻⁶ K⁻¹. Zum Vergleich: Stahl dehnt sich mit 12 x 10⁻⁶ K⁻¹ aus, also etwa sechsmal weniger. Diese Differenz erzeugt bei Temperaturänderungen mechanische Spannungen zwischen Außenprofil und Armierung.

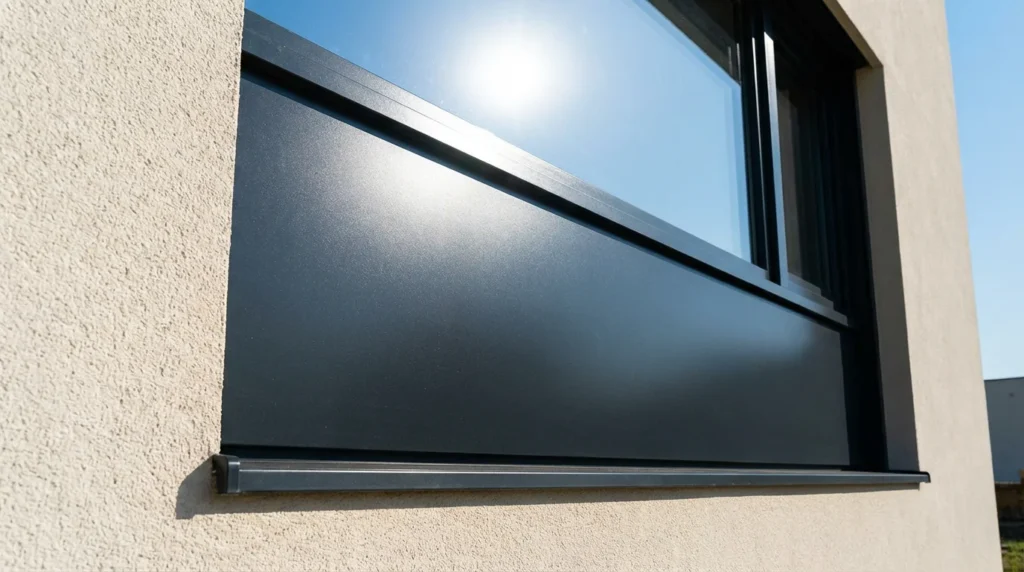

Weiße Profile absorbieren 20 bis 30 Prozent der Strahlungsenergie. Anthrazitfarbene Oberflächen absorbieren hingegen bis zu 95 Prozent der Infrarotstrahlung. Ein anthrazitfarbenes Profil erreicht an einem Sommertag mit 30 °C Lufttemperatur problemlos Oberflächentemperaturen von 70 °C oder mehr. Die Temperaturdifferenz zwischen Winter und Sommer kann somit 80 Kelvin überschreiten.

RECHENBEISPIEL: LÄNGENÄNDERUNG EINES FENSTERPROFILS

Ein 2,5 Meter hohes Fensterelement aus anthrazitfarbigem PVC erfährt bei einer Temperaturdifferenz von 60 Kelvin (von -10 °C im Winter bis +50 °C Oberflächentemperatur im Sommer) folgende Längenänderung:

Längenänderung = Ausgangslänge x Ausdehnungskoeffizient x Temperaturdifferenz
Längenänderung = 2500 mm x 80 x 10⁻⁶ K⁻¹ x 60 K = 12 mm

Das Profil will sich um 12 Millimeter ausdehnen. Die innenliegende Stahlarmierung dehnt sich unter gleichen Bedingungen nur um etwa 1,8 Millimeter aus. Diese Differenz von über 10 Millimetern muss durch die mechanische Verbindung zwischen PVC und Stahl aufgenommen werden. Ist diese Verbindung unzureichend, verformt sich das Profil.

DER BI-METALL-EFFEKT: WARUM PROFILE ZU BANANEN WERDEN

Der sogenannte Bi-Metall-Effekt beschreibt die Krümmung eines Verbundkörpers aus zwei Materialien mit unterschiedlichen Ausdehnungskoeffizienten. Bei Fensterprofilen tritt dieser Effekt auf, weil die Außenseite des Profils deutlich heißer wird als die Innenseite. Die Außenhaut dehnt sich stärker aus als der Kern. Da die Stahlarmierung diese Ausdehnung begrenzt, krümmt sich das Profil nach innen – zum kälteren Bereich hin.

Die Krümmung ist umso ausgeprägter, je größer die Temperaturdifferenz zwischen Außen und Innen, je schwächer die Stahlarmierung und je größer der Abstand zwischen den Verschraubungspunkten. Ein Flügel mit 2,5 Metern Höhe kann sich in der Mitte um mehrere Millimeter nach innen wölben. Die geometrische Folge: Die effektive Höhe des Flügels verringert sich, die unteren Ecken senken sich ab, der Flügel schleift am Rahmen.

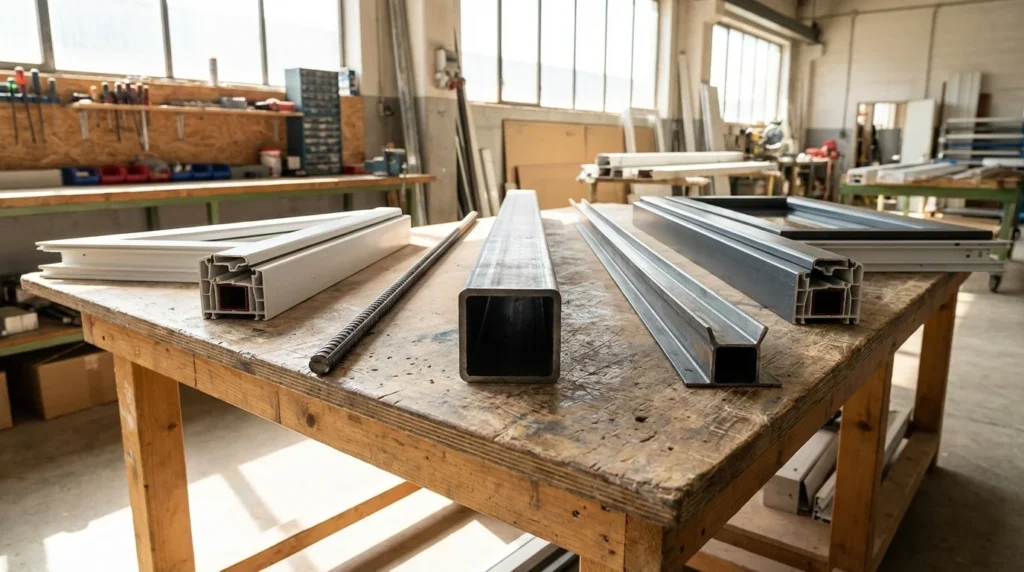

STAHLARMIERUNG: FUNKTION UND DIMENSIONIERUNG

Die Stahlarmierung in Kunststoffprofilen erfüllt zwei Hauptfunktionen: Sie nimmt statische Lasten auf (Eigengewicht der Verglasung, Windlasten) und begrenzt die thermische Verformung. Die Wirksamkeit hängt von drei Faktoren ab:

Erstens: Geometrie der Armierung. Geschlossene Vierkantrohre besitzen ein deutlich höheres Trägheitsmoment als offene U-Profile. Das Trägheitsmoment bestimmt die Biegesteifigkeit. Ein geschlossenes Profil widersteht der Krümmung wesentlich besser.

Zweitens: Wandstärke des Stahls. Standardarmierungen haben Wandstärken von 1,5 Millimetern. Für anthrazitfarbene Profile sollten mindestens 2,0 Millimeter verwendet werden, bei großen Elementen auch mehr.

Drittens: Verschraubungsintervall. Die Schrauben übertragen die Kräfte vom PVC auf den Stahl. Je größer der Abstand zwischen den Schrauben, desto mehr kann sich das PVC zwischen den Fixierpunkten verformen. Bei weißen Profilen sind Abstände von 500 Millimetern üblich. Bei anthrazitfarbenen Profilen darf der Abstand 250 Millimeter nicht überschreiten.

VERGLEICHSTABELLE: ARMIERUNGSVARIANTEN

Armierungstyp	Anwendung	Vorteile	Nachteile
U-Profil 1,5 mm, Verschraubung 500 mm	Weiße Profile, kleine Elemente	Kostengünstig, schnelle Fertigung	Unzureichend für dunkle Profile, hohe Verformungsneigung
Geschlossenes Vierkantrohr 1,5 mm, Verschraubung 300 mm	Anthrazit, Standardelemente bis 2,0 m	Höheres Trägheitsmoment, bessere Formstabilität	Höhere Materialkosten
Geschlossenes Vierkantrohr 2,0 mm, Verschraubung 250 mm	Anthrazit, große Elemente über 2,0 m	Maximale Biegesteifigkeit, minimale Verformung	Deutlich höhere Kosten, aufwendigere Fertigung
Statische Pfosten (durchgehende Stahlverstärkung)	Bodentiefe Elemente, Fassadenhöhen über 2,5 m	Lastableitung unabhängig vom Profilmaterial	Höchste Kosten, komplexe Statikberechnung erforderlich

MONTAGE- UND JUSTAGEFEHLER: SYSTEMATISCHE ANALYSE

Viele Funktionsstörungen bei anthrazitfarbenen Fenstern resultieren aus Montagefehlern, die die thermische Problematik verschärfen. Die häufigsten Fehler lassen sich in drei Kategorien einteilen.

FEHLERHAFTE GLASVERKLOTZUNG

Die Glasscheibe muss über Tragklötze korrekt im Flügelrahmen positioniert werden. Die Tragklötze übertragen das Gewicht der Scheibe auf die Ecklager des Beschlags. Falsch positionierte Klötze führen dazu, dass das Gewicht nicht optimal abgetragen wird. Der Flügel verformt sich zusätzlich zur thermischen Verformung. Symptom: Der Flügel senkt sich im unteren Bereich ab und schleift am Rahmen.

Lösung: Glasleisten demontieren, Verklotzung prüfen und korrigieren. Tragklötze müssen direkt über den Ecklagern positioniert werden. Distanzklötze an den Seiten verhindern seitliches Verrutschen der Scheibe.

MONTAGE OHNE DEHNUNGSSPIELRAUM

Erfolgt die Montage im Winter bei niedrigen Temperaturen, befinden sich die Profile in kontrahiertem Zustand. Wird das Element ohne Dehnungsspielraum in die Laibung eingebaut, kann es sich im Sommer nicht ausdehnen. Die Folge: Das Element drückt gegen Mauerwerk oder Putz. Es entstehen Risse, oder das Element verformt sich nach innen.

Lösung: Anschlussfugen müssen so dimensioniert werden, dass eine Längenänderung von mindestens 3 bis 5 Millimetern möglich ist. Kompribänder müssen entsprechend ausgewählt werden. Die Befestigung darf das Element nicht starr fixieren, sondern muss Bewegung in Längsrichtung zulassen.

JUSTAGE OHNE BERÜCKSICHTIGUNG DER BETRIEBSTEMPERATUR

Die Justage von Beschlägen erfolgt häufig bei Montagetemperaturen um 15 bis 20 °C. Im Sommer bei 70 °C Oberflächentemperatur haben sich die Relativpositionen von Flügel und Rahmen jedoch verändert. Schließzapfen treffen nicht mehr mittig auf die Schließbleche, sondern kollidieren mit den Kanten. Die Bedienkräfte steigen massiv an.

Lösung: Justage sollte im Temperaturbereich erfolgen, in dem das Fenster überwiegend betrieben wird. Alternativ müssen Schließbleche mit größerem Toleranzbereich verwendet werden. Exzenter der Schließzapfen auf maximalen Einlaufweg einstellen.

SYMPTOM-URSACHEN-LÖSUNGEN: FEHLERDIAGNOSE

SYMPTOM: FLÜGEL SCHLEIFT IM SOMMER AM RAHMEN

Ursache (thermisch): Der Bi-Metall-Effekt krümmt den Flügel nach innen. Die effektive Höhe verringert sich, die unteren Ecken senken sich ab.

Ursache (montagebedingt): Glasverklotzung ist falsch positioniert oder verrutscht. Das Gewicht der Scheibe wird nicht korrekt zu den Ecklagern abgetragen.

Lösung: Glasleisten entfernen und Verklotzung prüfen. Tragklötze direkt über den Ecklagern positionieren. Flügel neu justieren. Bei starker Verformung: Flügelheber nachrüsten, um die Absenkung zu kompensieren.

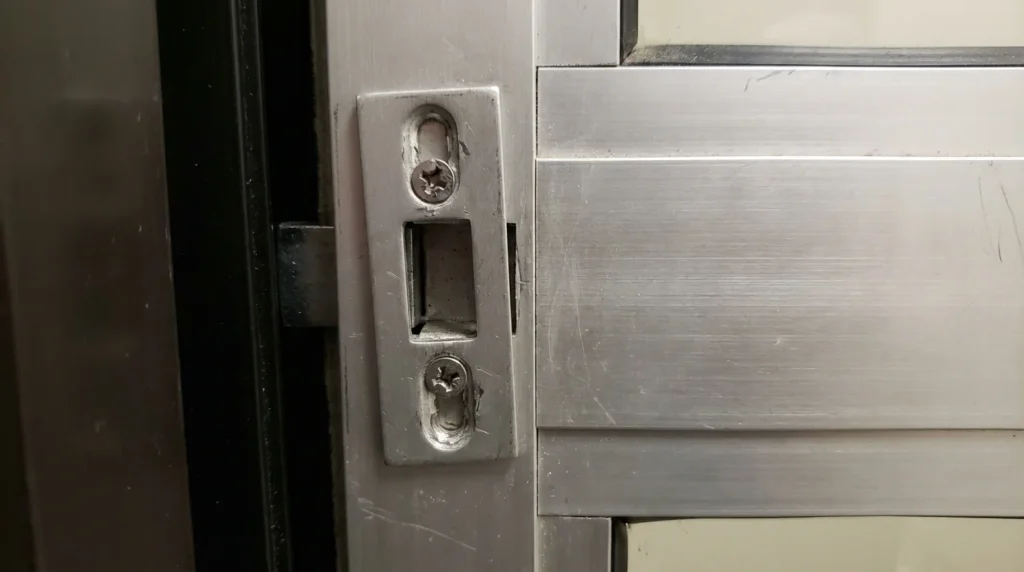

SYMPTOM: SCHLIESSEZAPFEN KOLLIDIEREN MIT SCHLIESSBLECHEN

Ursache (thermisch): Längenausdehnung des Profils verschiebt die Relativposition von Schließzapfen (am Flügel) und Schließblechen (am Rahmen). Die geometrische Passung stimmt nicht mehr.

Ursache (montagebedingt): Montage erfolgte bei niedrigen Temperaturen ohne Berücksichtigung der Sommerdehnung. Justage wurde mit zu geringem Toleranzbereich durchgeführt.

Lösung: Exzenter der Schließzapfen auf maximalen Einlaufweg justieren. Schließbleche versetzen oder durch Modelle mit größerem Toleranzbereich ersetzen. Im Extremfall: Falzluft durch Fräsen erweitern (destruktive Maßnahme, nur als letzte Option).

SYMPTOM: BEDIENKRÄFTE STEIGEN MASSIV AN

Ursache (thermisch): Verzogene Profile erhöhen den Reibungskoeffizienten. Dichtungen werden über das zulässige Maß komprimiert. Der Anpressdruck steigt.

Ursache (beschlagbedingt): Gleitlager der Schließzapfen sind verschlissen oder unzureichend dimensioniert.

Lösung: Umstellung auf rollengelagerte Pilzkopfzapfen. Reduktion des Anpressdrucks an der Bandseite. Dichtungen prüfen und gegebenenfalls durch härtere Varianten ersetzen, die bei erhöhten Temperaturen weniger nachgeben.

ZUSÄTZLICHE MASSNAHMEN: BONDING UND STATISCHE PFOSTEN

Für große anthrazitfarbene Elemente reichen Standardmaßnahmen oft nicht aus. Zwei Technologien bieten zusätzliche Sicherheit.

GLASVERKLEBUNG (BONDING)

Bei dieser Technik wird die Glasscheibe nicht nur mechanisch über Glasleisten gehalten, sondern zusätzlich mit dem Flügelrahmen verklebt. Der Klebstoff überträgt Lasten vom weichen Rahmen auf das steife Glas. Die Scheibe wirkt als aussteifendes Element und reduziert die Verformung des Flügels erheblich. Bonding ist Stand der Technik bei hochwertigen Fenstern und sollte bei anthrazitfarbenen Elementen über 2 Quadratmetern Flügelfläche Standard sein.

STATISCHE PFOSTEN

Statische Pfosten sind durchgehende Stahlverstärkungen, die unabhängig vom Profilsystem Lasten abtragen. Sie werden bei bodentiefen Elementen oder Fassadenhöhen über 2,5 Metern eingesetzt. Die Lastableitung erfolgt direkt über den Pfosten, nicht über die Kunststoffprofile. Dies verhindert Verformungen auch bei extremen Temperaturen. Statische Pfosten erfordern eine separate Statikberechnung und erhöhen die Kosten, sind aber bei großen anthrazitfarbenen Elementen unverzichtbar.

FAQ: TECHNISCHE FRAGEN ZUR THERMISCHEN AUSDEHNUNG

FRAGE 1: Garantieren Hersteller schriftlich, dass der Verschraubungsabstand bei anthrazitfarbenen Elementen 250 Millimeter nicht überschreitet?

Die meisten Hersteller arbeiten nach allgemeinen Richtlinien, die für weiße Profile entwickelt wurden. Verschraubungsabstände von 500 Millimetern sind dort üblich. Für anthrazitfarbene Profile müssen jedoch spezielle Fertigungsrichtlinien gelten. Fordern Sie eine schriftliche Bestätigung des Verschraubungsintervalls. Wenn der Hersteller diese nicht liefern kann oder will, ist Vorsicht geboten.

FRAGE 2: Welches Trägheitsmoment weist die Armierung auf und wurde der Elastizitätsmodul-Verlust von PVC bei 70 Grad Celsius berücksichtigt?

Das Trägheitsmoment (Ix-Wert) bestimmt die Biegesteifigkeit der Armierung. Standardwerte liegen bei 10 bis 20 Kubikzentimetern für Blendrahmen. Bei anthrazitfarbenen Profilen sollten Werte über 15 Kubikzentimetern angestrebt werden. Zusätzlich verliert PVC bei erhöhten Temperaturen an Steifigkeit. Der Elastizitätsmodul sinkt von etwa 3000 Megapascal bei 20 Grad Celsius auf unter 1000 Megapascal bei 70 Grad Celsius. Statische Berechnungen müssen diesen Verlust berücksichtigen.

FRAGE 3: Nutzen Sie gleitende Deckenanschlüsse bei bodentiefen Elementen, um vertikale Längenänderungen aufzufangen?

Bodentiefe Elemente können sich vertikal um 4 Millimeter oder mehr ausdehnen. Wird das Element starr mit der Decke verbunden, entstehen enorme Kräfte. Gleitende Anschlüsse erlauben die Bewegung und verhindern Schäden. Fragen Sie explizit nach der Ausführung des oberen Anschlusses. Ist eine Gleitlagerung vorgesehen oder wird das Element starr befestigt?

FRAGE 4: Ist Glasverklebung (Bonding) bei großen Flügeln Standard oder wird auf Servicefall gewartet?

Bonding erhöht die Herstellungskosten um etwa 15 bis 20 Prozent. Viele Anbieter verzichten darauf, um wettbewerbsfähig zu bleiben. Die Folge sind Reklamationen wegen Verformung und Absenkung. Klären Sie vor Bestellung, ob Bonding im Angebot enthalten ist. Bei Flügelflächen über 2 Quadratmetern und anthrazitfarbenen Profilen sollte Bonding zwingend sein.

FAZIT: PHYSIK LÄSST SICH NICHT VERHANDELN

Anthrazitfarbene Kunststofffenster stellen höchste Anforderungen an Materialauswahl, Fertigung und Montage. Die thermische Ausdehnung dunkler Profile ist physikalisch zwingend und kann nur durch massive statische Maßnahmen beherrscht werden. Geschlossene Stahlarmierungen mit hohem Trägheitsmoment, enge Verschraubungsintervalle und Glasverklebung sind keine optionalen Extras, sondern technische Notwendigkeiten. Montagefehler wie fehlende Dehnungsfugen oder falsche Glasverklotzung verschärfen die Problematik zusätzlich. Wer diese Faktoren ignoriert, riskiert klemmende Flügel, undichte Fugen und kostspielige Nachbesserungen. Die Wartungsfreiheit, die für weiße Kunststofffenster gilt, existiert bei anthrazitfarbenen Elementen nicht. Jährliche Justagezyklen sind erforderlich, um die thermischen Amplituden auszugleichen. Fordern Sie vor Bestellung statische Nachweise, prüfen Sie Armierungsrichtlinien und akzeptieren Sie keine Standardlösungen. Nur so lässt sich die physikalische Realität mit den ästhetischen Ansprüchen in Einklang bringen. Für detaillierte Montage-Audits und technische Beratung besuchen Sie fenster-montage.com.
