Schiefe Laibungen und krumme Wände: Fachgerechte Fenstermontage ohne Rahmenverformung
Die Fenstermontage im Altbau stellt höchste Anforderungen an die bauphysikalische Präzision. Wer ein Fenstersystem in eine geometrisch unkorrekte Laibung einbaut, ohne systematische Untergrundvorbereitung und mechanische Lastabtragung zu gewährleisten, riskiert permanente Funktionsstörungen. Die Analyse aktueller Schadensfälle zeigt: Der Versuch, fehlende statische Verklotzung durch chemische Fixierung mit Montageschaum zu kompensieren, führt zu messbaren Rahmenverformungen und Beschlagversagen.
- Geometrische Erfassung der Laibung erfordert Winkelmessung an mindestens drei Punkten
- Untergrundkorrektur durch zementären Glattstrich ist Voraussetzung für luftdichte Anschlüsse
- Tragklötze leiten Flügelgewicht direkt in Baukörper ab
- Montageschaum darf keine statische Funktion übernehmen
SYSTEMATISCHE FEHLERANALYSE: WARUM KONVENTIONELLE MONTAGEVERFAHREN VERSAGEN
Die technische Untersuchung von Fenstermontagen im deutschen Altbaubestand offenbart wiederkehrende Defizite in der Ausführungsqualität. Die Ursache liegt in der systematischen Verwechslung von Dämmfunktion und Tragfunktion des Montageschaums. Wer expandierenden Polyurethanschaum nutzt, um Rahmenposition zu korrigieren oder Lasten abzutragen, erzeugt permanente Spannungszustände im Profilsystem.

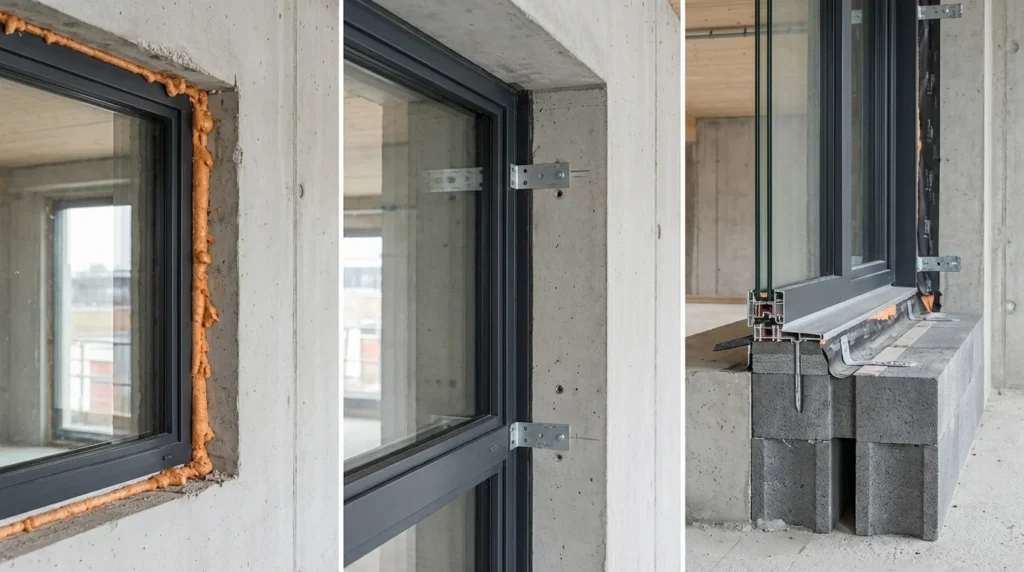

VERGLEICHSTABELLE: MONTAGEVERFAHREN UND IHRE TECHNISCHEN KONSEQUENZEN
| Verfahren | Technischer Zweck | Ausführungsvorteil | Bauphysikalischer Nachteil |
|---|---|---|---|
| Fixierung durch Schaumexpansion | Ausgleich von Laibungsunebenheiten ohne mechanische Justierung | Zeitersparnis von 45 Minuten pro Element, keine Untergrundvorbereitung erforderlich | Expansionsdruck verformt Rahmenprofil, Beschlagfunktion wird beeinträchtigt, Dichtungsebenen versagen durch Geometrieänderung |
| Montage ohne Untergrundkorrektur | Direkte Nutzung der Bestandslaibung | Entfall von Ausgleichsmörtel und Trocknungszeiten | Dichtbänder finden keinen Halt auf bröckeligem Fugenmörtel, Luftdichtheitsebene kann nicht hergestellt werden |
| Verzicht auf Distanzklötze | Vereinfachte Dämmstoffeinbringung | Reduzierter Materialaufwand | Windlasten drücken Rahmen in weichen Schaum, thermische Längenänderungen führen zu Putzrissen |
| RAL-konforme Verklotzung | Dauerhafte Lastabtragung in Baukörper | Keine kurzfristigen Vorteile | Höherer Zeitaufwand und Materialkosten, erfordert Fachkompetenz |
GEOMETRISCHE ERFASSUNG: PRÄZISIONSMESSUNG STATT STANDARDAUFMASS
Die korrekte Dimensionierung der Fensteröffnung erfordert mehr als die Messung von Breite und Höhe. Im Altbau weichen Laibungen häufig von der Rechtwinkligkeit ab. Eine trapezförmige oder windschiefe Öffnung kann ein orthogonales Fenstersystem nicht aufnehmen, ohne Zwangspunkte zu erzeugen.
Erforderliche Messpunkte für die Laibungsanalyse
- Breite an drei Höhenpositionen (unten, mittig, oben)
- Höhe an drei Breitenpositionen (links, mittig, rechts)
- Diagonalmaße zur Überprüfung der Rechtwinkligkeit
- Laibungstiefe an mindestens vier Punkten

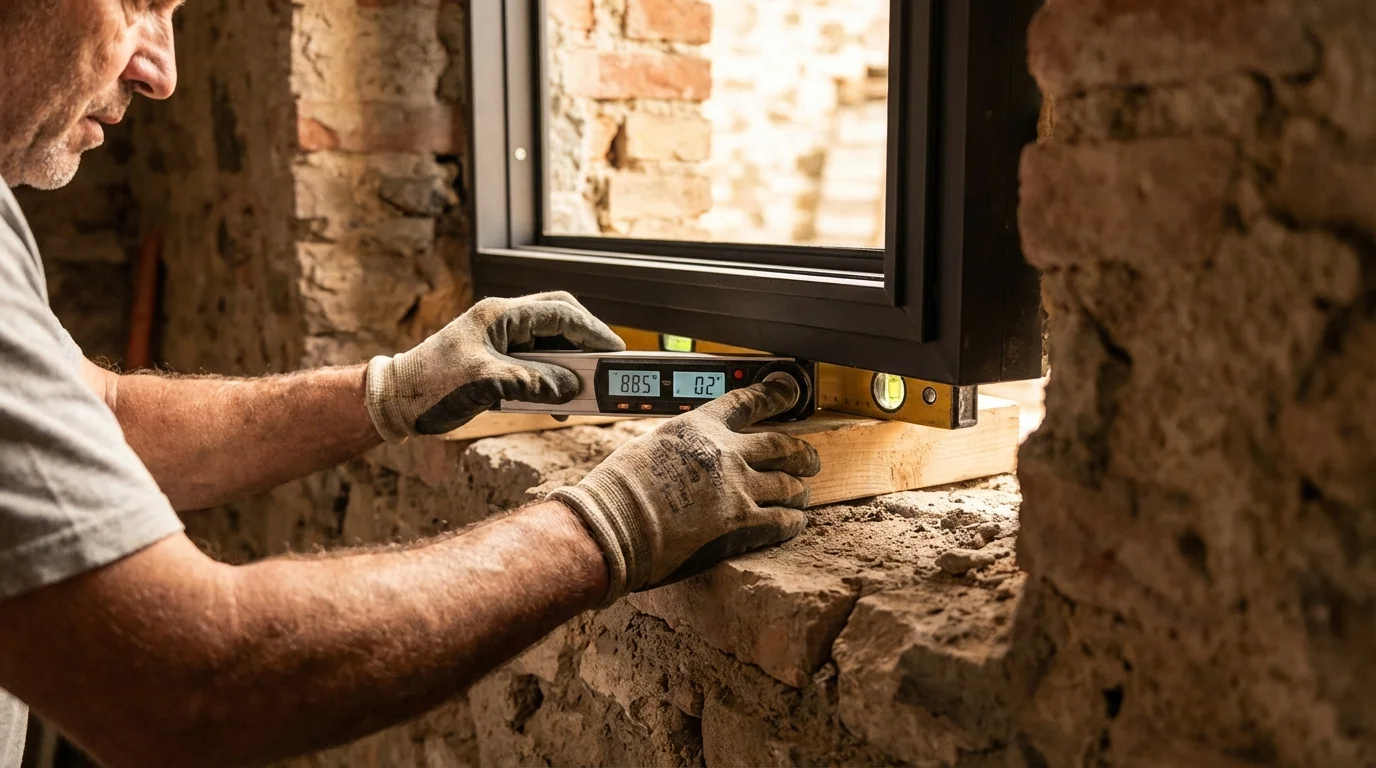

- Winkelabweichung der Laibungsebenen mit Digitalwinkelmesser
Eine Winkelabweichung von mehr als 2 Grad führt zu Fugendimensionen über 30 Millimeter oder zu Kontaktpunkten, an denen der Rahmen mechanische Spannung auf den Putz überträgt. Ohne digitale Winkelmessung bleiben diese Abweichungen unerkannt, bis der Rahmen eingebaut ist.

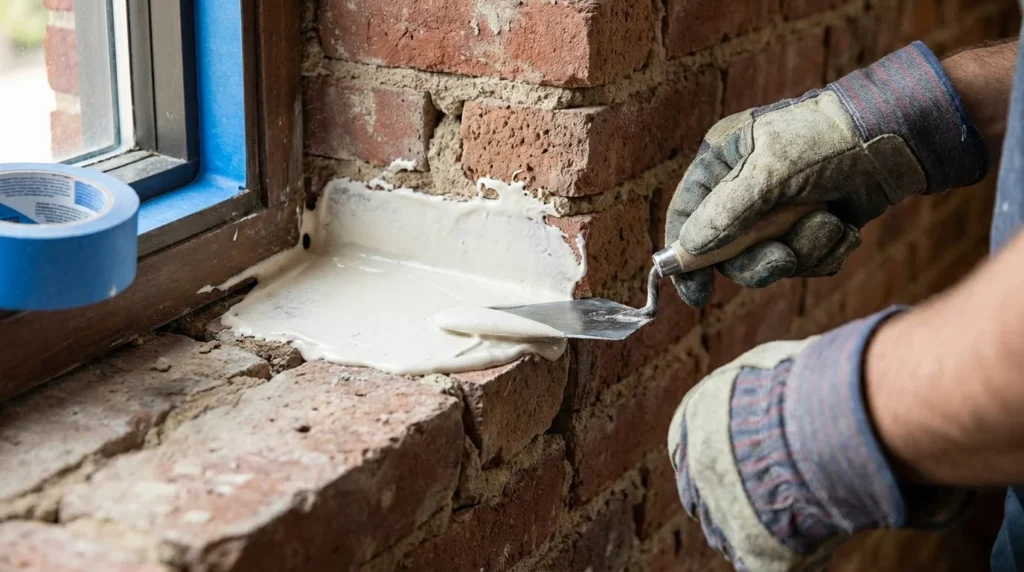

UNTERGRUNDVORBEREITUNG: GLATTSTRICH ALS FUNKTIONALE NOTWENDIGKEIT
Ein Fensterrahmen auf unebenes, ausgebrochenes Mauerwerk zu setzen, verhindert die Herstellung einer funktionsfähigen Abdichtungsebene. Dichtbänder benötigen eine definierte, glatte Kontaktfläche mit maximalen Unebenheiten von 2 Millimeter.
Der zementäre Glattstrich erfüllt drei technische Funktionen:
- Schaffung einer ebenen Auflagefläche für Tragklötze
- Herstellung einer dichten Kontaktfläche für Abdichtungssysteme
- Stabilisierung des Altbaumauerwerks im Laibungsbereich
Wer Dichtbänder direkt auf porösen Ziegel oder bröckeligen Fugenmörtel appliziert, simuliert Luftdichtheit ohne physikalische Wirkung. Warme Innenluft strömt hinter das Band, kondensiert an der kalten Außenwand und zerstört die Dämmung durch Feuchteakkumulation.
MECHANISCHE VERKLOTZUNG: LASTABTRAGUNG NACH PHYSIKALISCHEN PRINZIPIEN
Die Verklotzung ist das zentrale Element der fachgerechten Fenstermontage. Sie übernimmt zwei getrennte Funktionen, die nicht verwechselt werden dürfen.
Tragklötze
Tragklötze leiten das Eigengewicht des Fensterflügels in den Baukörper ab. Bei einem Standard-Dreh-Kipp-Fenster mit Dreifachverglasung beträgt das Flügelgewicht 80 bis 120 Kilogramm. Diese Last muss über druckfeste Klötze direkt unter den vertikalen Rahmenprofilen in das Mauerwerk übertragen werden.
Position der Tragklötze:
- Direkt unter den vertikalen Rahmenprofilen
- Abstand von Rahmenecke: 10 bis 15 Zentimeter
- Material: Druckfeste Kunststoffklötze, keine Holzreste
Distanzklötze
Distanzklötze fixieren die horizontale Position des Rahmens und verhindern Verschiebungen durch Windlasten oder thermische Längenänderungen. Sie werden seitlich zwischen Rahmen und Laibung gesetzt.
Position der Distanzklötze:
- Seitlich auf Höhe der Beschlagpunkte
- Maximaler Abstand: 70 Zentimeter
- Kraftschlüssige Verbindung zwischen Rahmen und Mauerwerk
Ein Fensterrahmen muss vor dem Schäumen mechanisch fixiert und spannungsfrei sein. Jede Beweglichkeit des Rahmens nach der Verklotzung zeigt unzureichende mechanische Befestigung an.
MONTAGESCHAUM: DÄMMFUNKTION OHNE STATISCHE AUFGABE
Der kritischste Fehler in der Fenstermontage ist die Nutzung von Montageschaum zur Rahmenpositionierung. Polyurethanschaum ist ein Dämmstoff mit definierter Wärmeleitfähigkeit, kein Konstruktionsklebstoff oder Stützmaterial.
Wenn Schaum zum „Nachdrücken“ genutzt wird, entstehen folgende Schadensmechanismen:
- Expansionsdruck verformt PVC-Profile nach innen (Bananeneffekt)
- Permanente Spannung im Rahmensystem beeinträchtigt Beschlagfunktion
- Flügel klemmt oder schleift am verformten Rahmen
- Dichtungsebenen versagen durch Geometrieänderung
Die physikalische Realität: Schaum expandiert mit Drücken bis 0,05 Megapascal. PVC-Profile beginnen ab 0,03 Megapascal plastisch zu verformen. Ein Rahmen, der durch Schaumdruck „in Position gehalten“ wird, steht unter permanenter Verformungsspannung.
Korrekte Schaumapplikation:
- Rahmen ist mechanisch fixiert und bewegungsunfrei
- Schaum wird ohne Druck in die Fuge eingebracht
- Fugendimension: 10 bis 20 Millimeter
- Schaum dient ausschließlich der Wärmedämmung
CHECKLISTE 1: VORBEREITUNGSPHASE
- ☐ Laibungsgeometrie an mindestens drei Punkten pro Dimension gemessen
- ☐ Diagonalmaße zur Rechtwinkligkeitsprüfung erfasst
- ☐ Winkelabweichungen mit Digitalwinkelmesser dokumentiert
- ☐ Glattstrich auf allen Laibungsflächen ausgeführt
- ☐ Glattstrich vollständig ausgehärtet (mindestens 48 Stunden)
- ☐ Druckfeste Tragklötze in ausreichender Anzahl vorhanden
- ☐ Distanzklötze für seitliche Fixierung bereitgestellt
- ☐ Befestigungspunkte im Mauerwerk identifiziert und geprüft
CHECKLISTE 2: MONTAGE UND QUALITÄTSKONTROLLE
- ☐ Tragklötze unter vertikalen Rahmenprofilen positioniert
- ☐ Distanzklötze an allen Beschlagpunkten gesetzt
- ☐ Rahmen ist vor Schäumung mechanisch bewegungsunfrei
- ☐ Funktionsprobe: Flügel lässt sich leichtgängig öffnen und schließen
- ☐ Keine sichtbare Rahmenverformung bei Drucktest
- ☐ Fugendimension liegt zwischen 10 und 20 Millimeter
- ☐ Schaum wird ohne Druck eingebracht
- ☐ Keine Nutzung von Schaum zur Positionskorrektur
FEHLERDIAGNOSE: SYMPTOM, URSACHE, BEHEBUNG
Symptom: Fensterflügel schleift am unteren Rahmen
Ursache: Fehlende oder verrutschte Tragklötze führen zum Absinken des Rahmens unter der Flügellast. Das Eigengewicht von 80 bis 120 Kilogramm wird nicht in den Baukörper abgeleitet, sondern vom Schaum aufgenommen. Schaum komprimiert unter Dauerlast um 2 bis 5 Millimeter.
Lösung: Schaum im Bereich der Tragklötze entfernen, Rahmen mit Montagekeilen anheben, druckfeste Tragklötze kraftschlüssig unter vertikalen Profilen positionieren, Funktionsprobe durchführen, Fuge neu schäumen.
Symptom: Rahmenprofile zeigen bauchige Verformung nach innen
Ursache: Montageschaum wurde zur Rahmenpositionierung genutzt. Der Expansionsdruck hat die PVC-Profile plastisch verformt. Dieser Zustand ist irreversibel, da die Molekülstruktur des Kunststoffs dauerhaft verändert wurde.
Lösung: Vollständiger Ausbau des Fensters, Reinigung der Laibung, Neumontage mit korrekter mechanischer Verklotzung ohne Schaumdruckbelastung. Eine Reparatur der verformten Profile ist technisch nicht möglich.
Symptom: Putzrisse im Anschlussbereich nach sechs Monaten
Ursache: Fehlende Distanzklötze ermöglichen thermische Längenänderungen des Rahmens. PVC dehnt sich bei Temperaturänderung von 30 Kelvin um 1,2 Millimeter pro Meter Profillänge. Ohne mechanische Fixierung arbeitet diese Bewegung gegen den starren Putzanschluss.
Lösung: Anschlussfuge öffnen, Distanzklötze an Beschlagpunkten nachrüsten, mechanische Befestigung mit Rahmendübeln ergänzen, elastische Anschlussfuge mit Fugendichtband und Putzträger herstellen.
FAQ: TECHNISCHE KERNFRAGEN ZUR FENSTERMONTAGE
Wie wird die Lastabtragung bei bröckeligem Brüstungsmauerwerk gewährleistet?
Bei unzureichender Tragfähigkeit des Altbaumauerwerks sind Lastverteilungsplatten erforderlich. Diese bestehen aus druckfestem Material und vergrößern die Auflagefläche der Tragklötze. Alternativ wird ein Mörtelbett aus hochfestem Zementmörtel hergestellt, das die Punktlast in eine Flächenlast transformiert. Die Tragfähigkeit muss mindestens 2 Kilonewton pro Auflagepunkt betragen.
Darf Montageschaum zur Fixierung der Rahmenposition genutzt werden?
Nein. Montageschaum ist ein Dämmstoff ohne statische Funktion. Die Nutzung von Schaum zur Rahmenpositionierung führt zu permanenten Verformungsspannungen im Profilsystem. Der Rahmen muss vor der Schäumung mechanisch fixiert und bewegungsunfrei sein. Jede Positionskorrektur durch Schaumdruck ist ein Montagefehler.
Ist ein Glattstrich der Laibung technisch erforderlich?
Ja. Ohne ebene Kontaktfläche kann keine luftdichte Abdichtungsebene nach DIN 4108-7 hergestellt werden. Dichtbänder benötigen eine Oberflächenrauheit unter 2 Millimeter für funktionsfähigen Kontakt. Auf bröckeligem Fugenmörtel oder porösem Ziegel ist Luftdichtheit physikalisch nicht realisierbar. Der Glattstrich ist keine optionale Verbesserung, sondern funktionale Voraussetzung.
Wie wird Spannungsfreiheit des Rahmens vor der Schäumung geprüft?

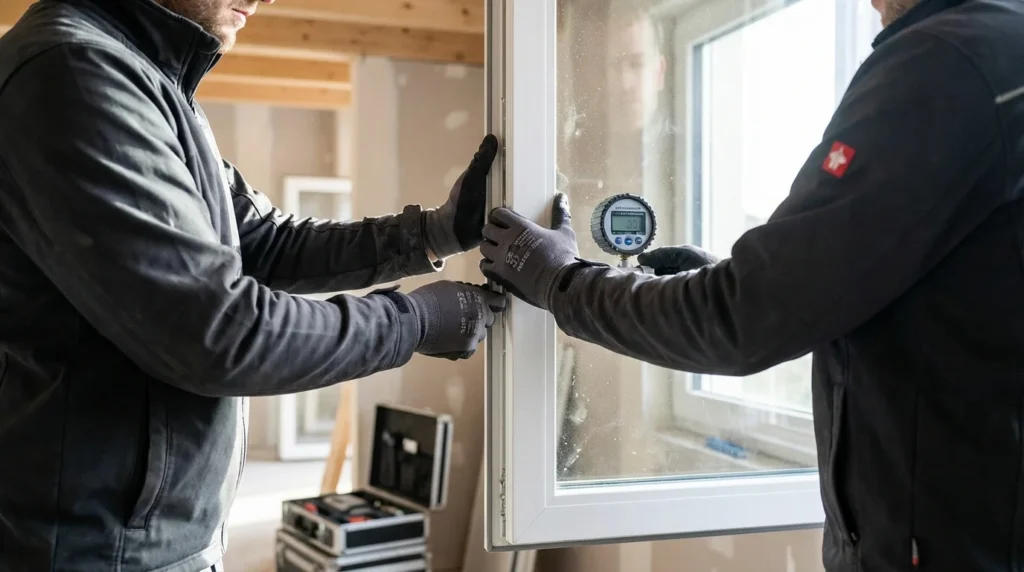

Der Rahmen muss nach der Verklotzung mechanisch stabil und bewegungsunfrei sein. Prüfung durch Drucktest: Druck auf Rahmenmitte ausüben, keine Bewegung darf erkennbar sein. Funktionsprobe: Flügel muss sich leichtgängig öffnen und schließen lassen. Sichtprüfung: Keine Verformung der Rahmenprofile bei Belastung. Erst nach bestandener Prüfung darf geschäumt werden.
FAZIT: MECHANISCHE PRÄZISION STATT CHEMISCHER IMPROVISATION
Die fachgerechte Fenstermontage im Altbau erfordert systematische Untergrundvorbereitung und mechanische Lastabtragung. Vier Prinzipien sind nicht verhandelbar: Erstens, geometrische Erfassung der Laibung mit Winkelmessung verhindert Zwangspunkte. Zweitens, zementärer Glattstrich schafft die Voraussetzung für luftdichte Anschlüsse. Drittens, Trag- und Distanzklötze leiten Lasten ab und fixieren die Position. Viertens, Montageschaum darf keine statische Funktion übernehmen. Wer diese Prinzipien ignoriert, erzeugt messbare Funktionsstörungen binnen 24 Monaten. Der nächste Schritt für Bauherren: Fordern Sie vom Montagebetrieb eine schriftliche Bestätigung, dass Glattstrich und Verklotzung gemäß RAL-Montage ausgeführt werden. Fehlen diese Positionen im Angebot, liegt systematische Unterqualifikation vor.
